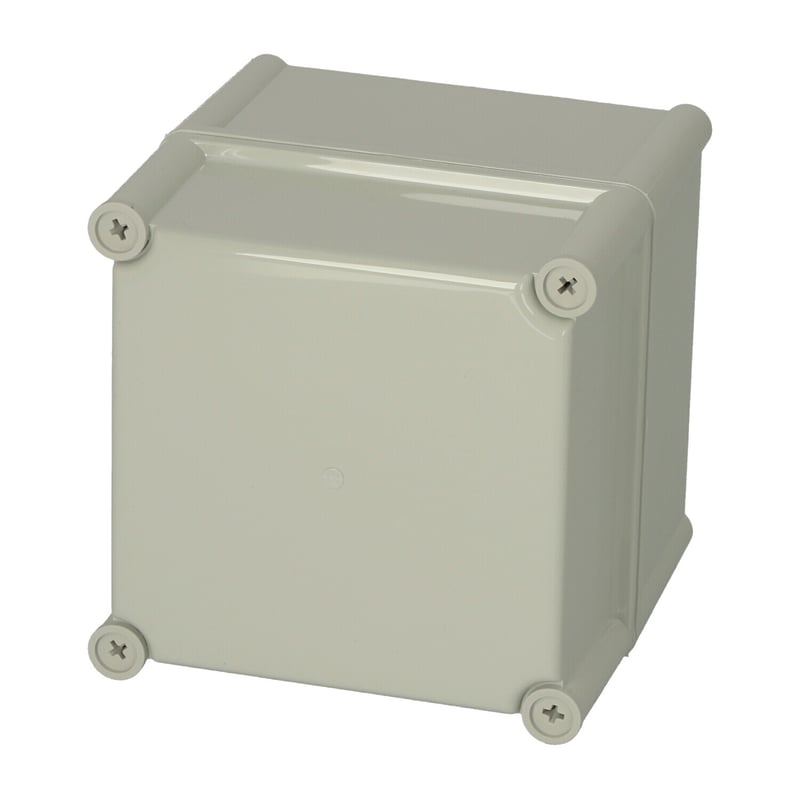

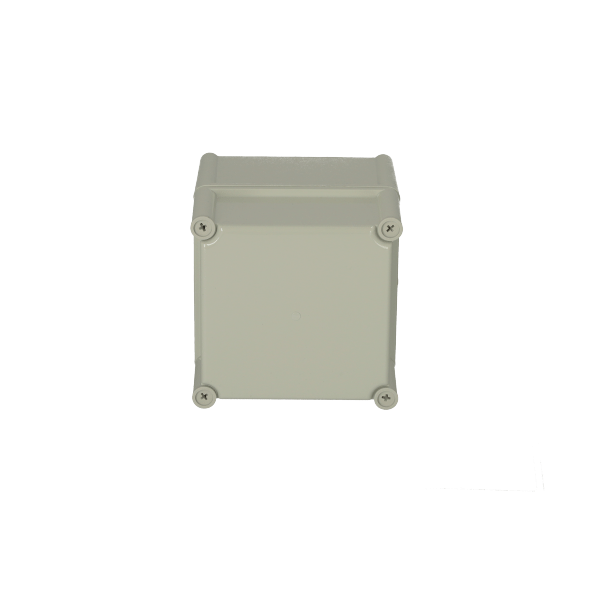

PC 1919 18 G
5330369

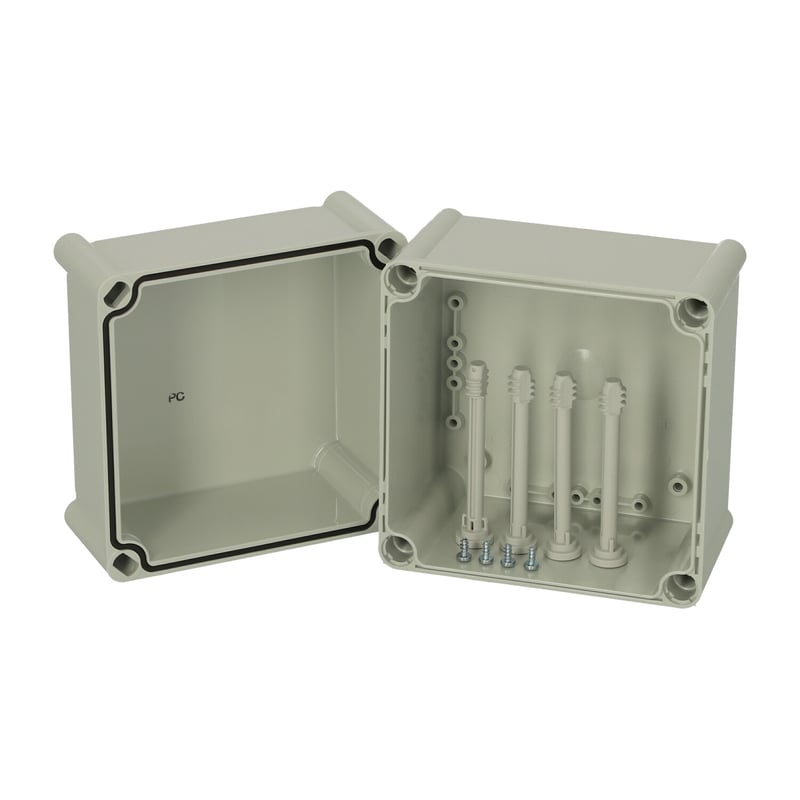

Base avec ouvertures passe câbles prédéfoncées et vis de montage, couvercle avec joint polyuréthane et vis en polyamide
nom UL : UL PC 1919 18 G
Dimensions - 190 x 190 x 180
Désignation : Boîtier Polycarbonate
Remarques : Couvercle gris
Emballage : 4
Unité : Unité
Code EAN : 6418074005427
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK08
Longueur en mm : 190
Largeur en mm : 190
Hauteur en mm : 180
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- EKH80C.dwg
- EKH80C.dxf
- Fibox_Solid_1919_B.dwg
- Fibox_Solid_1919_B.dxf
- Fibox_Solid_1919_B.x_t
- Fibox_Solid_1919_B.zip
- FIBOX_EKH80C.x_t
- FIBOX_EKH80C.zip
- 5330369_FIBOX_Solid_PC1919_18G.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
PC 1919 18 G
Sample image
Order symbol : PC 1919 18 G
Code article : 5330369
nom UL : UL PC 1919 18 G
Désignation : Boîtier Polycarbonate
Remarques : Couvercle gris
Code EAN : 6418074005427
Comprend : Base avec ouvertures passe câbles prédéfoncées et vis de montage, couvercle avec joint polyuréthane et vis en polyamide
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 190 | 190 | 180 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| EKHVT |
Platine de montage (Acier galvanisé), pour boîtiers:
(158 x 158 x 1.5) |
| EKV 12 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(160 x 35 x 7) |
| MPI EKH 1919 |
Plaque de montage en plastique multiperforée
(167 x 167 x 4) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| DSS_FI_41597_A1 | |
