Désignation : Boîtier ABS
Remarques : Couvercle gris (QuickLock)
Emballage : 2
Unité : Unité
Code EAN : 6418074099365
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK07
Longueur en mm : 200
Largeur en mm : 360
Hauteur en mm : 120
Matériau : ABS
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 60
Standards : EN/IEC 61439-1:2015
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK07
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Auto-extinguibilité : UL 94 HB
Test du fil incandescent (IEC 60695): 650C
Plans CAD
- 203610B.dwg
- 203610B.dxf
- FIBOX_EU203610B.step
- FIBOX_EU203610B.x_t
- FIBOX_EU203610B.zip
- FIBOX_EU3_203602C.dwg
- FIBOX_EU3_203602C.dxf
- FIBOX_EU3_203602C.step
- FIBOX_EU3_203602C.x_t
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
ABQ3 203612

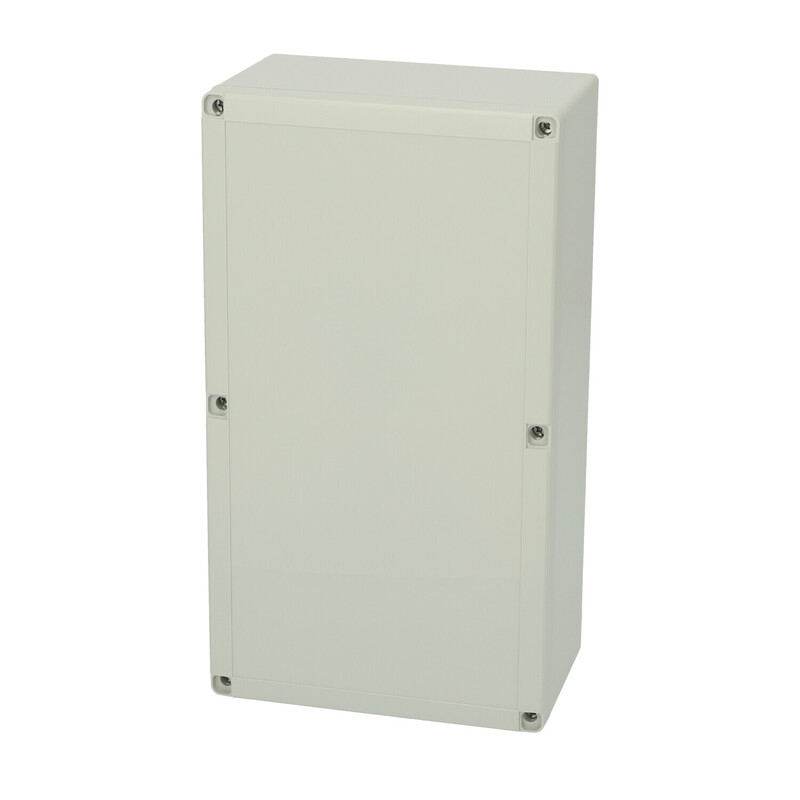

Sample image
Order symbol : ABQ3 203612
Code article : 7085791
Désignation : Boîtier ABS
Remarques : Couvercle gris (QuickLock)
Code EAN : 6418074099365

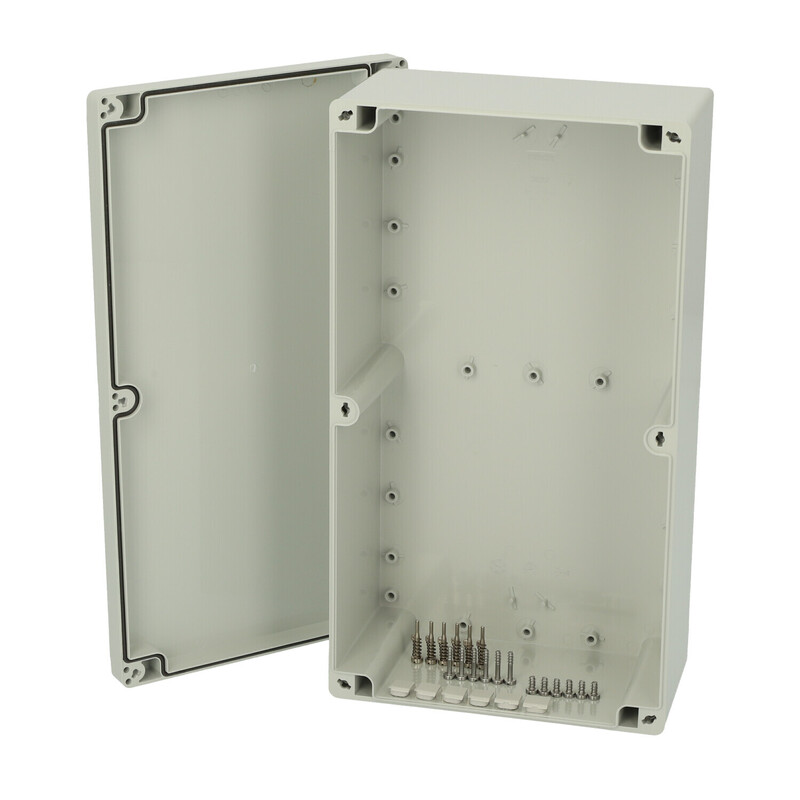

Comprend : Base with screws for mounting plate/DIN-rail. cover with PUR gasket and quick-locking cover screws.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 200 | 360 | 120 |
| Matériaux : | |
|---|---|
| Matériau : | ABS |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Accessoires : | |
|---|---|
| TM 2036 |
Platine de montage (Acier galvanisé), pour boîtiers:
(318 x 186 x 1.5) |
| TH A |
Kit de charnières grises
(30 x 20 x 12) |
| TRH 2036 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(35 x 340 x 1.5) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK07; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | - |
| Auto-extinguibilité : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
