Désignation : Enclosure, PC
Remarques : Grey cover (quick-locking)
Emballage : 4
Unité : Unité
Code EAN : 6418074099136
Classification ETIM : EC000261
Indice de protection : IP66/67 | IK07/IK08
Longueur en mm : 150
Largeur en mm : 340
Hauteur en mm : 101
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN/IEC 61439-1:2015
Indice de protection (EN 60529): IP66/67
Résistance aux chocs (EN 62262): IK07/IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- 153408B.dwg
- 153408B.dxf
- FIBOX_EU153408B.step
- FIBOX_EU153408B.x_t
- FIBOX_EU153408B.zip
- FIBOX_EU3_153402C.dwg
- FIBOX_EU3_153402C.dxf
- FIBOX_EU3_153402C.step
- FIBOX_EU3_153402C.x_t
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
PCQ3 153410 7035701 Accessoires
PCQ3 153410

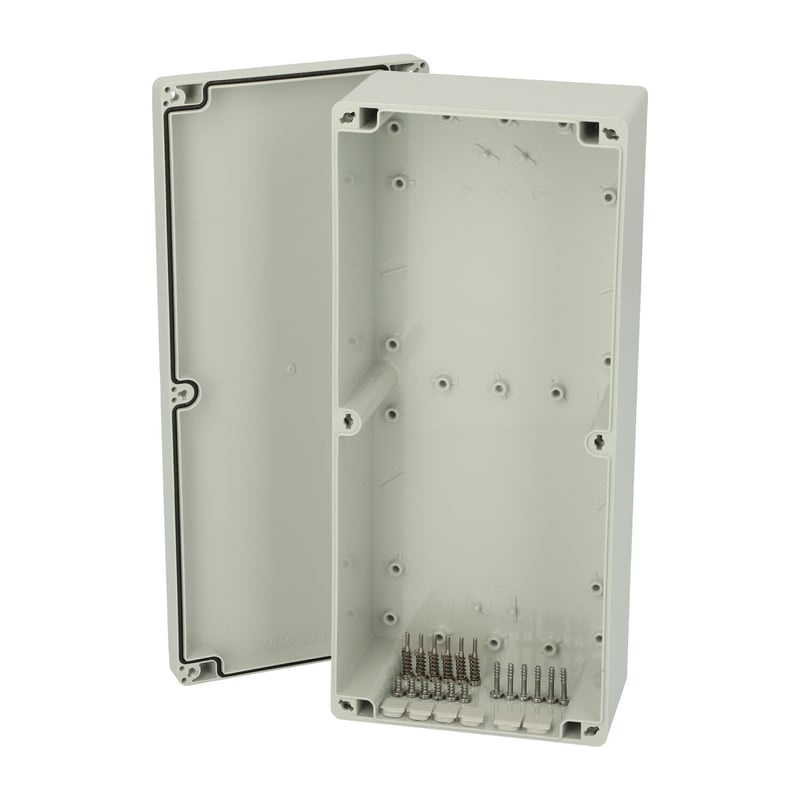

Sample image
Order symbol : PCQ3 153410
Code article : 7035701
Désignation : Enclosure, PC
Remarques : Grey cover (quick-locking)
Code EAN : 6418074099136
Comprend : Base with screws for mounting plate/DIN-rail. cover with PUR gasket and quick-locking cover screws.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 150 | 340 | 101 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| TRH 34 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(307 x 35 x 7) |
| TF 28037 |
Pattes de fixation, pour boîtiers:
(20 x 32 x 6) |
| TRH 15 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(122 x 35 x 7) |
| TM 1534 |
Platine de montage (Acier galvanisé), pour boîtiers:
(303 x 136 x 1.5) |
| TH A |
Kit de charnières grises
(30 x 20 x 12) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66/67; |
| Résistance aux chocs (EN 62262): | IK07/IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
