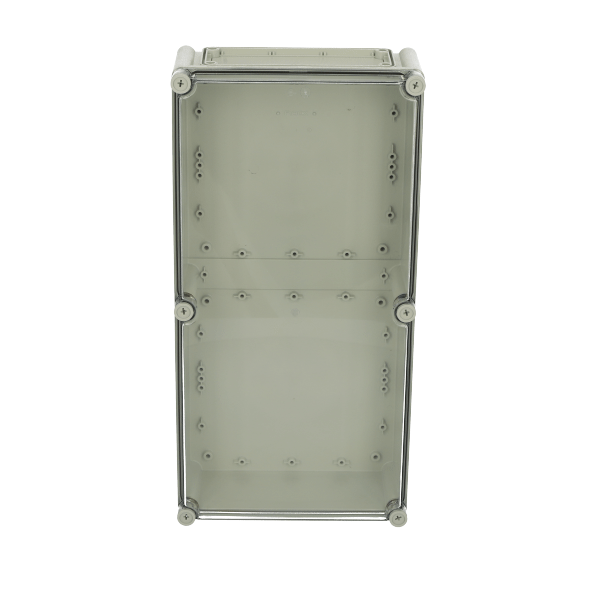

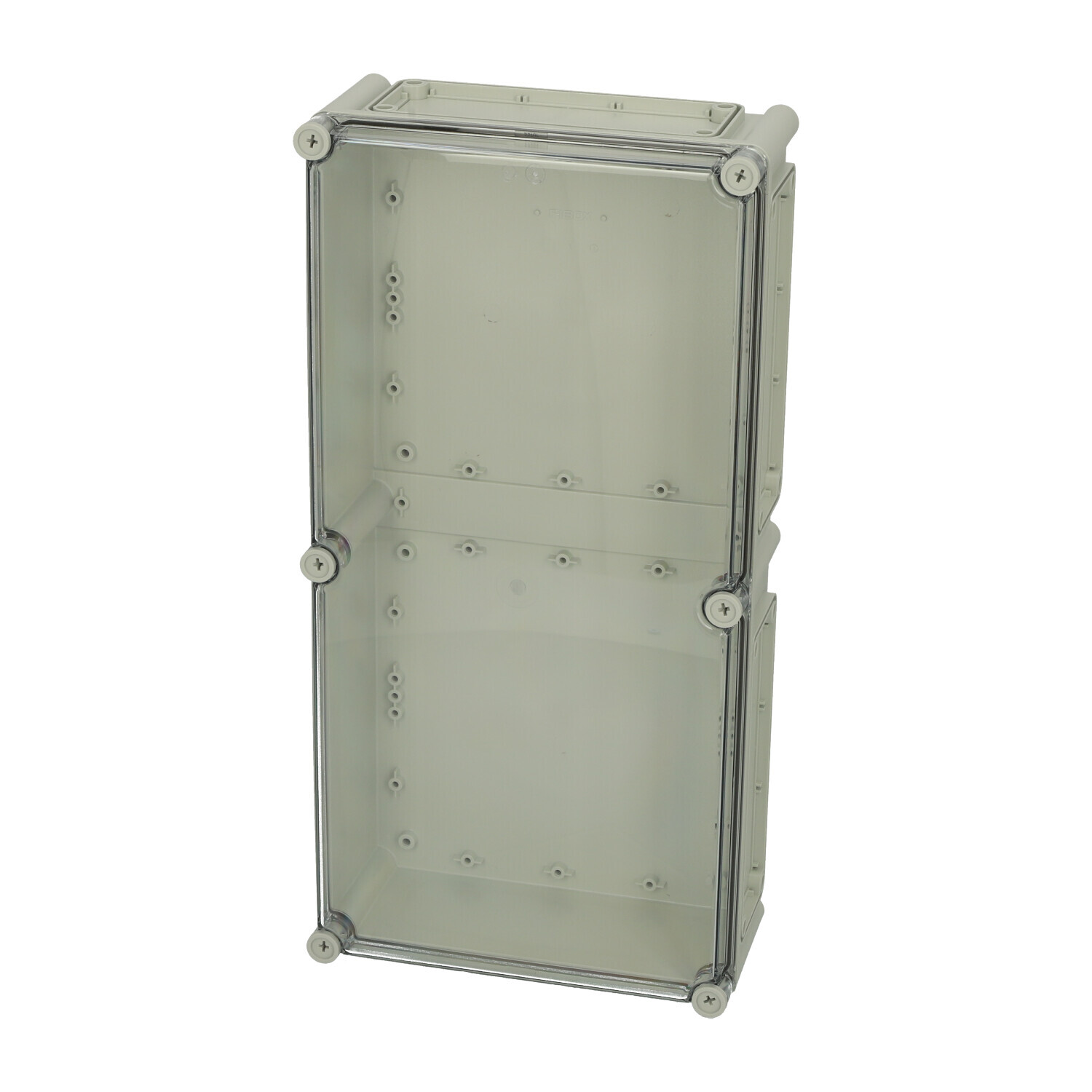

EKTH 130 T
2538167

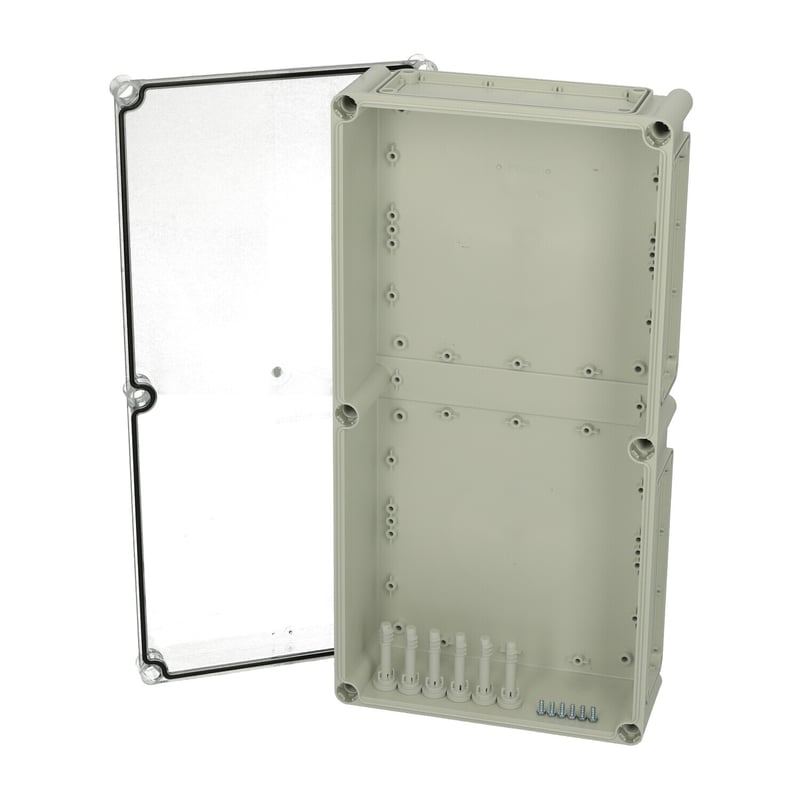

Base avec ouvertures passe câbles prédéfoncées et vis de montage, couvercle avec joint polyuréthane et vis en polyamide
Dimensions - 560 x 280 x 130
Désignation : Boîtier Polycarbonate
Remarques : Couvercle transparent
Emballage : 1
Unité : Unité
Code EAN : 6418074013934
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK08
Longueur en mm : 560
Largeur en mm : 280
Hauteur en mm : 130
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Clear transparent
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- EKT30C.dwg
- EKT30C.dxf
- FIBOX_EKT30C.x_t
- FIBOX_EKT30C.zip
- Fibox_EKTH_560x280x100_B.x_t
- Fibox_EKTH_560x280x100_B.zip
- 2538167_FIBOX_EKTH_130T.step
- 2538167_FIBOX_EKTH_130T.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
EKTH 130 T 2538167 Accessoires
EKTH 130 T
Sample image
Order symbol : EKTH 130 T
Code article : 2538167
Désignation : Boîtier Polycarbonate
Remarques : Couvercle transparent
Code EAN : 6418074013934
Comprend : Base avec ouvertures passe câbles prédéfoncées et vis de montage, couvercle avec joint polyuréthane et vis en polyamide
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 560 | 280 | 130 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Clear transparent |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| EKTZR |
Cadre d'extension, pour boîtiers:
(560 x 280 x 50) |
| EKTVT |
Platine de montage (Acier galvanisé), pour boîtiers:
(518 x 238 x 1.5) |
| EKV 22 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(235 x 35 x 7) |
| EKV 50 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(515 x 35 x 7) |
| DRS EKT 5628 4x13M |
Jeu de rails DIN
(537 x 257 x 90) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFIMKO_EK | |
