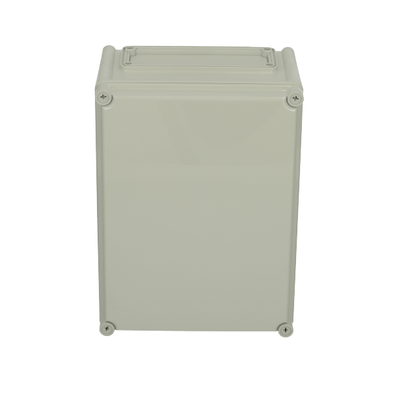

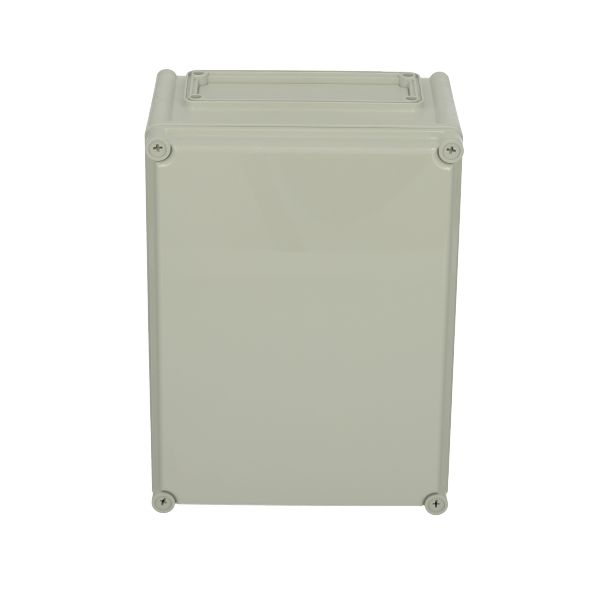

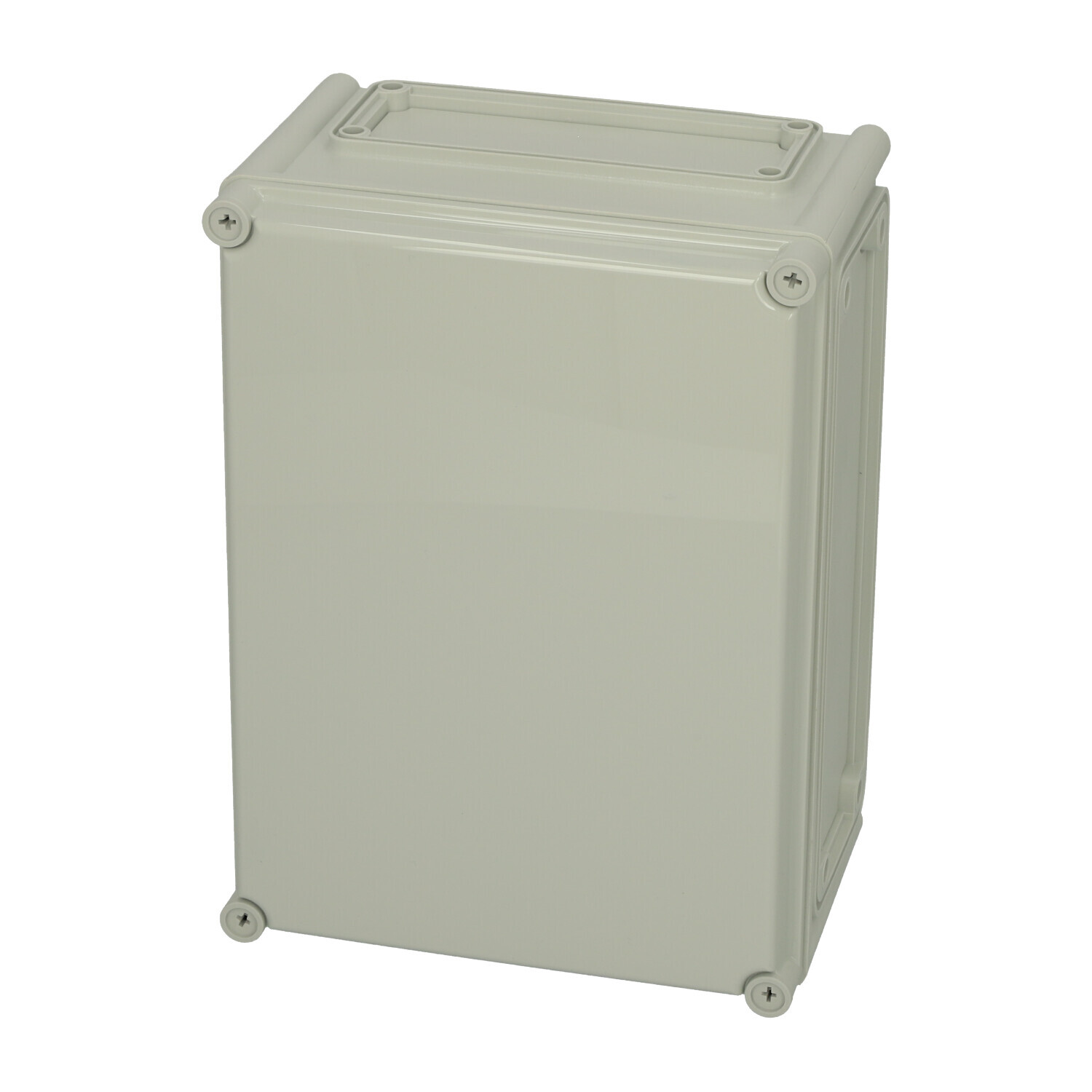

EKPL 180 G
2538061

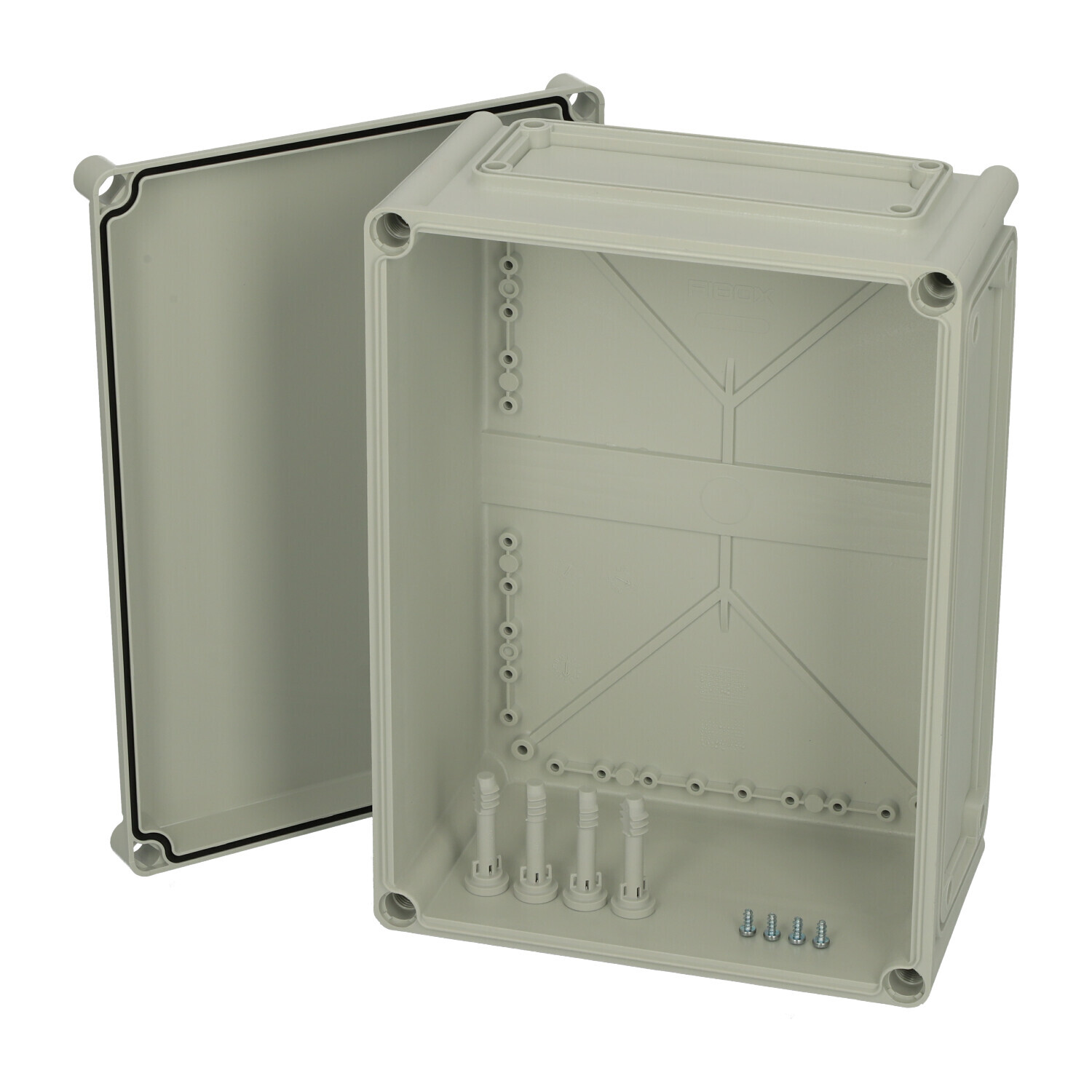

Base avec ouvertures passe câbles prédéfoncées et vis de montage, couvercle avec joint polyuréthane et vis en polyamide
Dimensions - 380 x 280 x 180
Désignation : Boîtier Polycarbonate
Remarques : Couvercle gris
Emballage : 4
Unité : Unité
Code EAN : 6418074013644
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK08
Longueur en mm : 380
Largeur en mm : 280
Hauteur en mm : 180
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- EKP30C.dwg
- EKP30C.dxf
- FIBOX_EKP30C.x_t
- FIBOX_EKP30C.zip
- Fibox_EKPL_380x280x150_B.x_t
- Fibox_EKPL_380x280x150_B.zip
- EKP150B.dwg
- EKP150B.dxf
- 2538061_FIBOX_EKPL_180G.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
EKPL 180 G 2538061 Accessoires
EKPL 180 G
Sample image
Order symbol : EKPL 180 G
Code article : 2538061
Désignation : Boîtier Polycarbonate
Remarques : Couvercle gris
Code EAN : 6418074013644
Comprend : Base avec ouvertures passe câbles prédéfoncées et vis de montage, couvercle avec joint polyuréthane et vis en polyamide
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 380 | 280 | 180 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| EKV 32 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(335 x 35 x 7) |
| EKV 22 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(235 x 35 x 7) |
| EKPZR |
Cadre d'extension, pour boîtiers:
(380 x 280 x 50) |
| EKPVT |
Platine de montage (Acier galvanisé), pour boîtiers:
(338 x 238 x 1.5) |
| MPI EKP 3828 |
Plaque de montage en plastique multiperforée
(338 x 238 x 4) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFIMKO_EK | |
