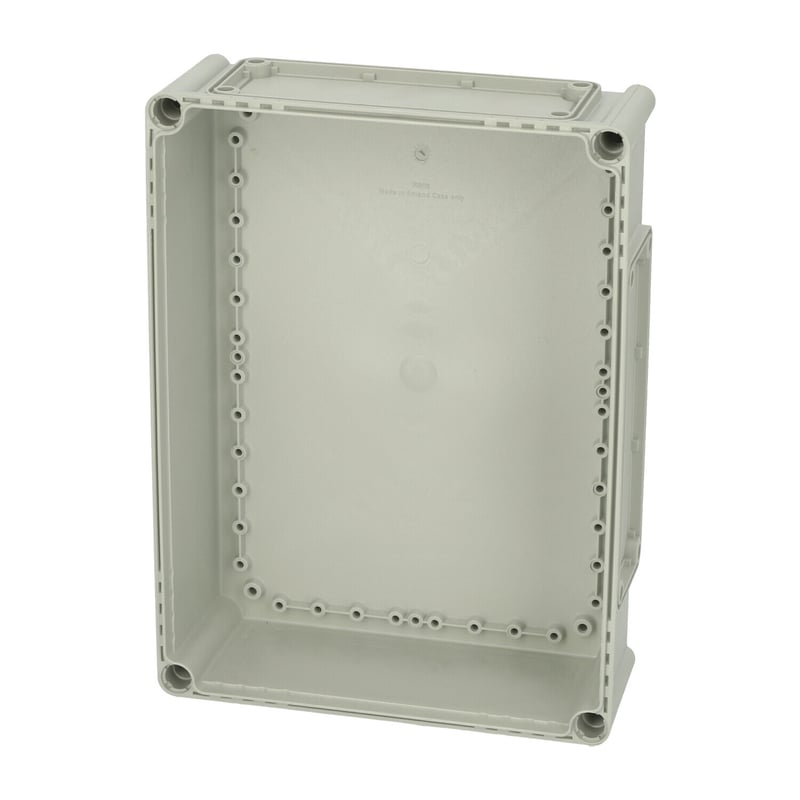

EKPG
3530134
Base pour boîtier
Dimensions - 380 x 280 x 100
Désignation : Embase PC
Remarques : Ouvertures prédécoupées: 2x flasques de taille 1+ 3x flasques de taille 2
Emballage : 4
Unité : Unité
Code EAN : 6418074000095
Classification ETIM : EC002620
Longueur en mm : 380
Largeur en mm : 280
Hauteur en mm : 100
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Température en °C (en utilisation continue) : -40 … 80
entièrement isolé : Entièrement isolé
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- Ekp100b.dwg
- Ekp100b.dxf
- 3530134_Fibox_EKPG_380x280x100_B.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
EKPG 3530134 Accessoires
EKPG

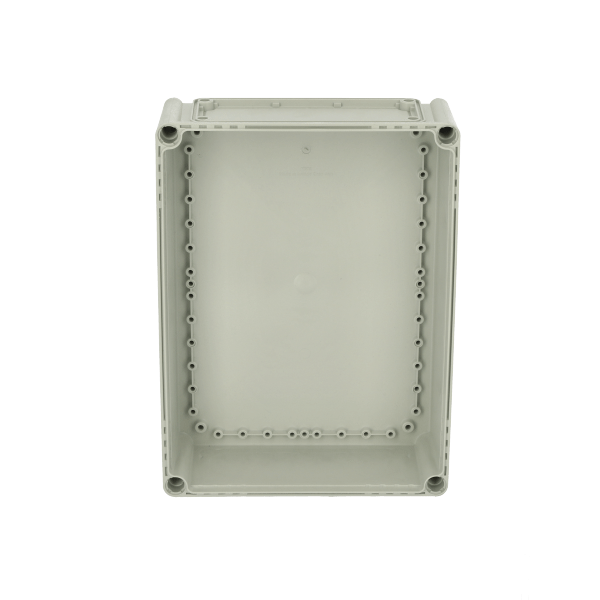

Sample image
Order symbol : EKPG
Code article : 3530134
Désignation : Embase PC
Remarques : Ouvertures prédécoupées: 2x flasques de taille 1+ 3x flasques de taille 2
Code EAN : 6418074000095
Comprend : Base pour boîtier
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 380 | 280 | 100 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| EKV 32 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(335 x 35 x 7) |
| EKV 22 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(235 x 35 x 7) |
| EKPZR |
Cadre d'extension, pour boîtiers:
(380 x 280 x 50) |
| EKPVT |
Platine de montage (Acier galvanisé), pour boîtiers:
(338 x 238 x 1.5) |
| MPI EKP 3828 |
Plaque de montage en plastique multiperforée
(338 x 238 x 4) |
| DRS EKP 2838 2x19M |
Jeu de rails DIN
(364 x 264 x 90) |
| DRS EKP 3828 3x14M |
Jeu de rails DIN
(364 x 264 x 90) |
| Caractéristiques techniques : | |
|---|---|
| electrical_insulation : | Entièrement isolé |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFIMKO_EK | |
