Désignation : Boîtier PC
Remarques : Avec face avant en aluminium
Emballage : 1
Unité : Unité
Code EAN : 6418074005854
Classification ETIM : EC000261
Indice de protection : IP65 | IK07
Longueur en mm : 314
Largeur en mm : 260
Hauteur en mm : 95
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Gris fumé
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP65
Résistance aux chocs (EN 62262): IK07
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- cm30253b.dwg
- cm30253b.dxf
- FIBOX_CM3025-3C_TCB.x_t
- FIBOX_CM3025-3C_TCB.zip
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.

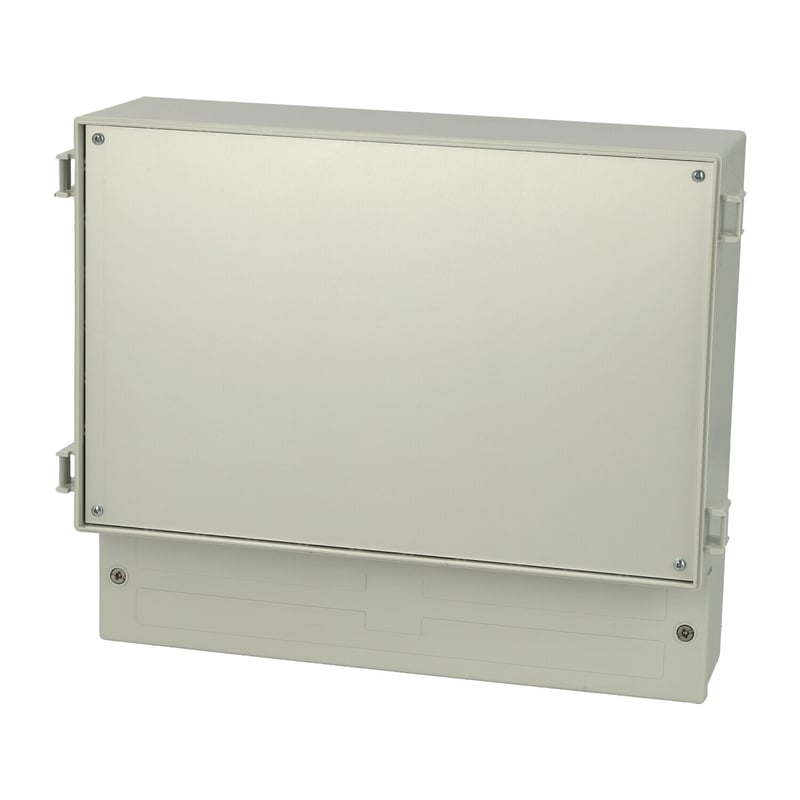

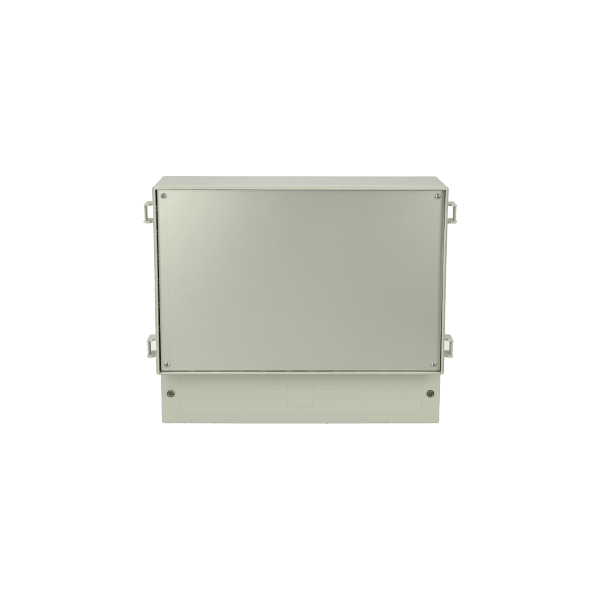

PC 30/25-C3
Sample image
Order symbol : PC 30/25-C3
Code article : 7520031
Désignation : Boîtier PC
Remarques : Avec face avant en aluminium
Code EAN : 6418074005854
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 314 | 260 | 95 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Gris fumé |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| FP 30/25 |
Face avant (Aluminium), pour boîtiers:
(290 x 190 x 1) |
| MP 30/25 |
Platine de montage, pour boîtiers:
(282 x 215 x 1) |
| FC PC 30/25 |
Plastron en Polycarbonate, pour boîtiers:
(296 x 196 x 30) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP65; |
| Résistance aux chocs (EN 62262): | IK07; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFIMKO_CARDpc | |
