Désignation : Boîtier PC
Remarques : Sans couvercle
Emballage : 4
Unité : Unité
Code EAN : 6418074059352
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK07
Longueur en mm : 257
Largeur en mm : 219
Hauteur en mm : 122
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Gris fumé
Matériau du joint : TPE
Température en °C (en utilisation continue) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK07
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- FIBOX_CM2522-3C_TCB.zip
- FIBOX_CM2522-3C_TCB.x_t
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
PC 25/22-C3

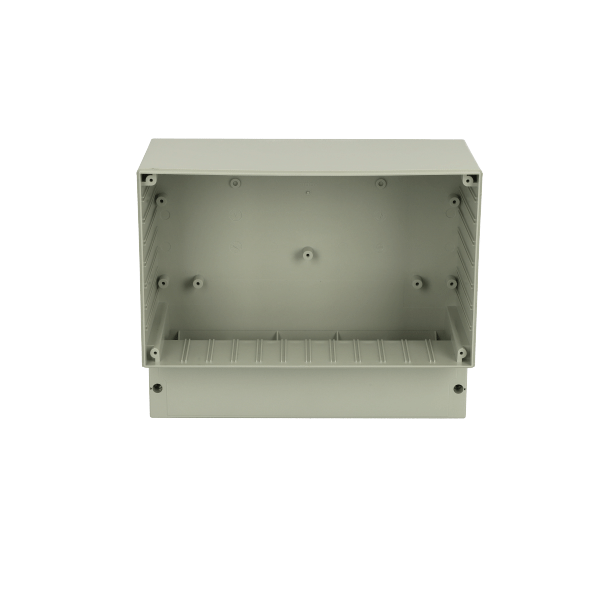

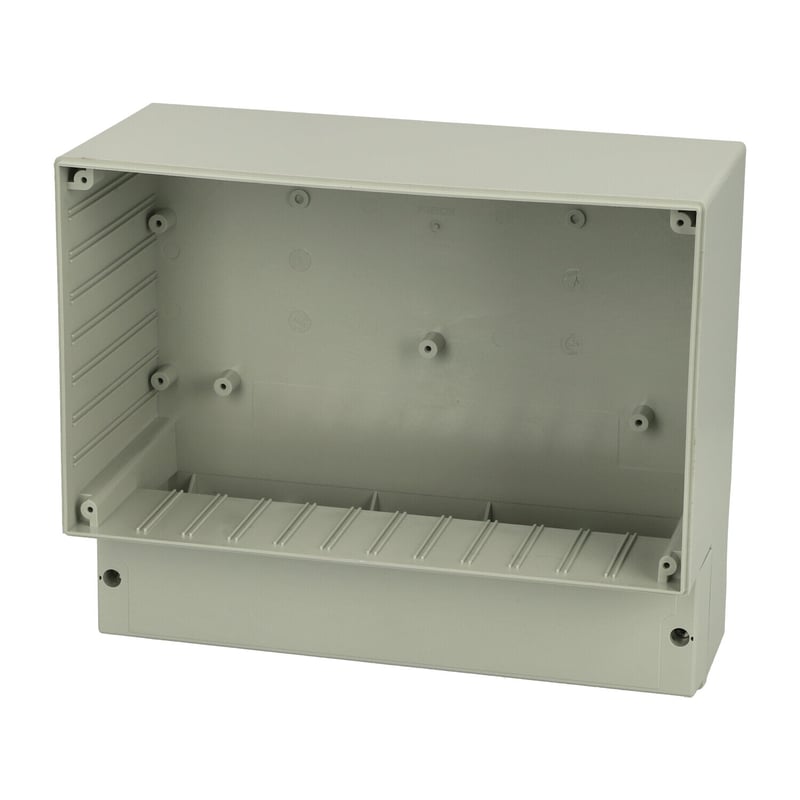

Sample image
Order symbol : PC 25/22-C3
Code article : 7520141
Désignation : Boîtier PC
Remarques : Sans couvercle
Code EAN : 6418074059352
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 257 | 219 | 122 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Gris fumé |
| Matériau du joint : | TPE |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| MP 25/22 |
Platine de montage, pour boîtiers:
(225 x 175 x 1) |
| FC PC 25/22 |
Plastron en Polycarbonate, pour boîtiers:
(257 x 157 x 30) |
| FP 25/22 |
Face avant (Aluminium), pour boîtiers:
(250 x 150 x 1) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK07; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFIMKO_CARDpc | |
