ARCA 505021W
8120152
Fond de coffret, porte avec joint PUR, plaque de montage, vis pour plaque de montage. Serrure double 3mm avec clef. S versions avec poignée pivotante serrure 2 points. Guide de fermeture de porte inclus pour.
Dimensions - 500 x 500 x 210
Désignation : Coffret Polycarbonate,
Remarques : Porte grise avec fenêtre
Emballage : 1
Unité : Unité
Code EAN : 6418074314680
Classification ETIM : EC000261
Indice de protection : IP65 | IK08
Longueur en mm : 500
Largeur en mm : 500
Hauteur en mm : 210
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Clear transparent
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Indice de protection (EN 60529): IP65
Résistance aux chocs (EN 62262): IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 5VA
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- Base 505018.dwg
- Cover 505003.dwg
- 8120152_FIBOX_ARCA_IEC_505021W.step
- 8120152_FIBOX_ARCA_IEC_505021W.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
ARCA 505021W 8120152 Accessoires

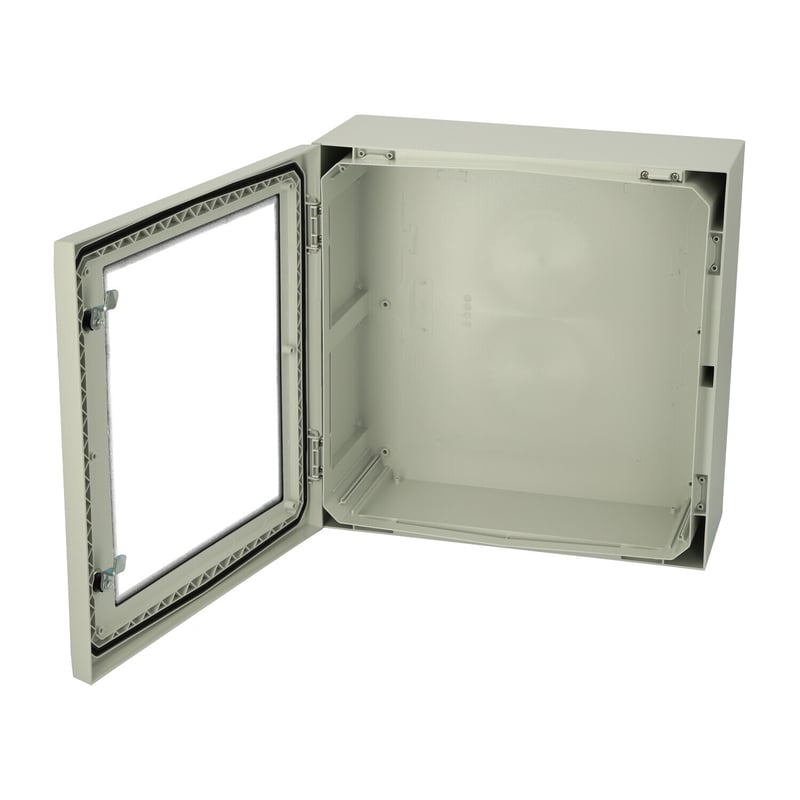

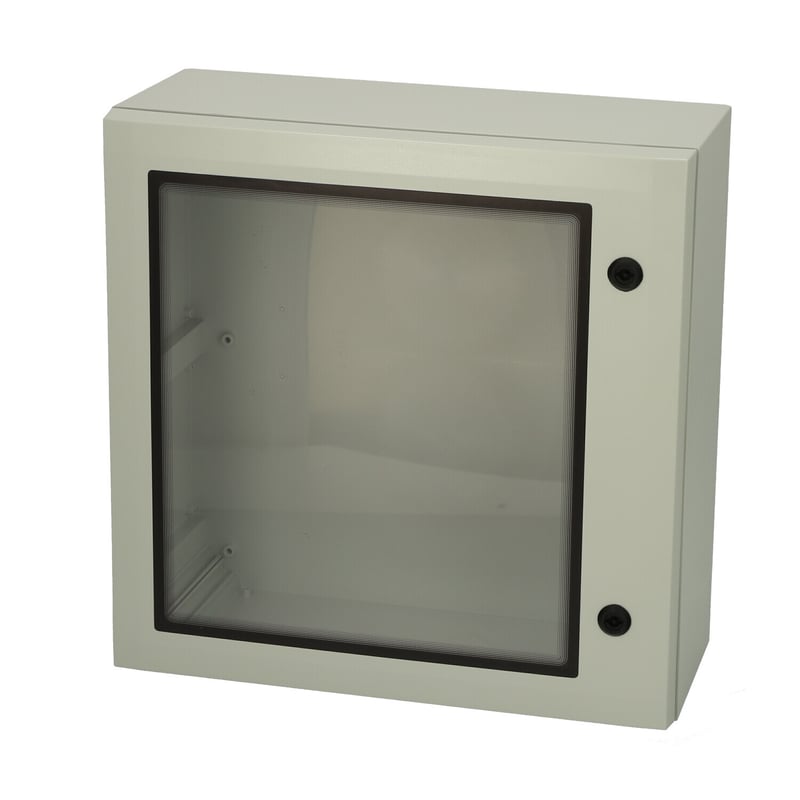

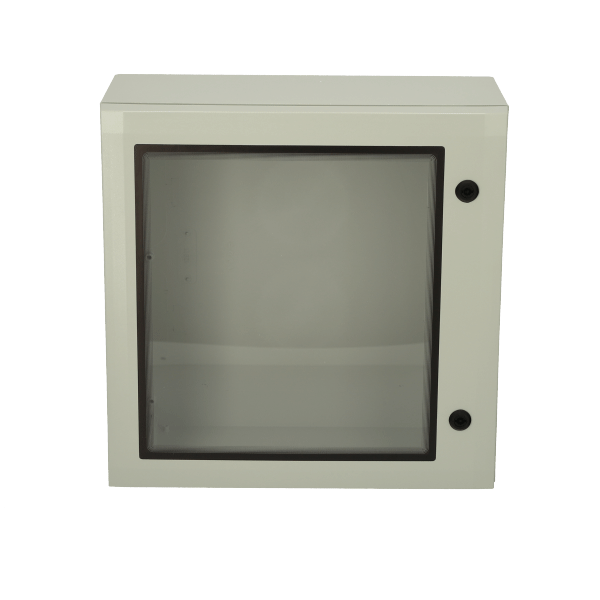

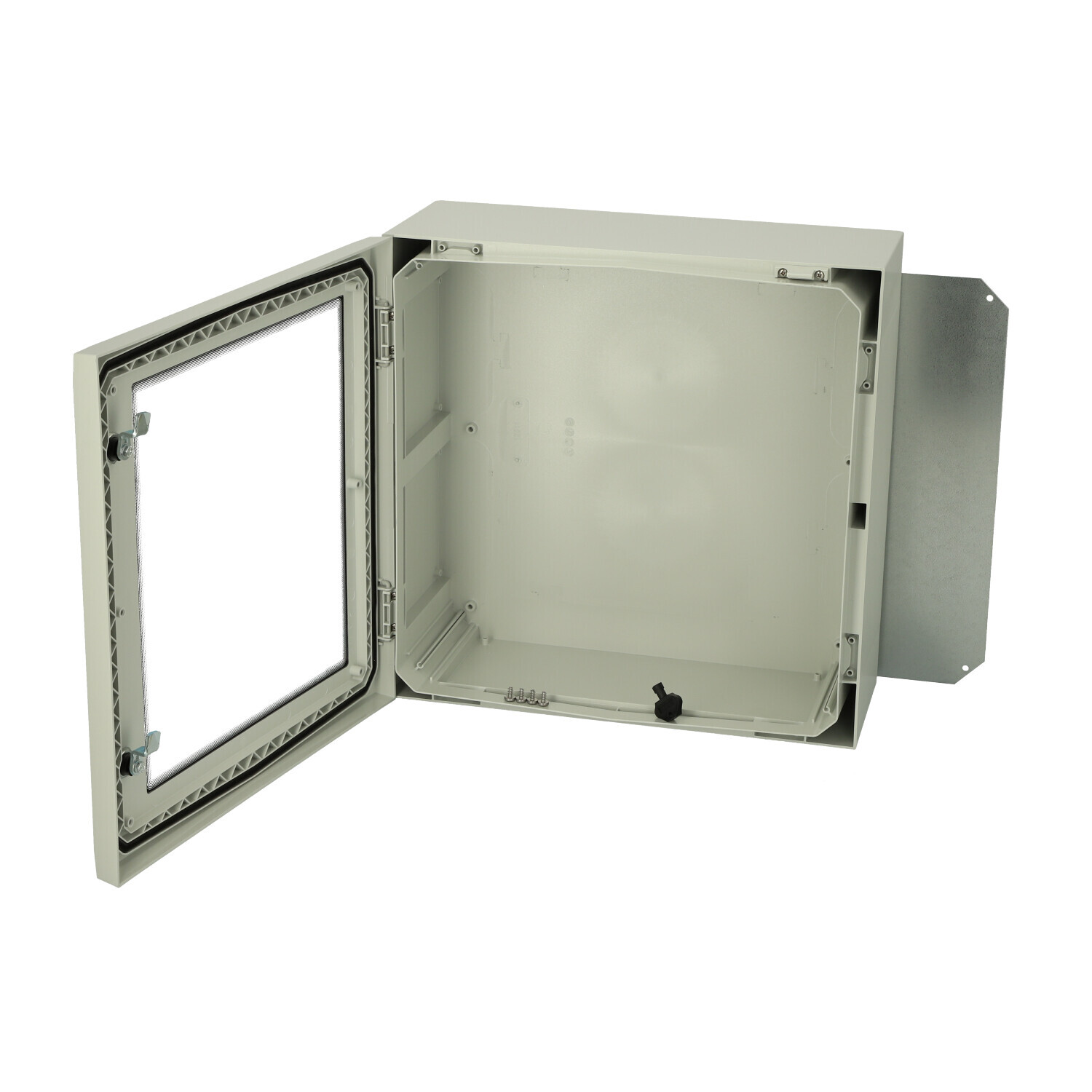

ARCA 505021W
Sample image
Order symbol : ARCA 505021W
Code article : 8120152
Désignation : Coffret Polycarbonate,
Remarques : Porte grise avec fenêtre
Code EAN : 6418074314680
Comprend : Fond de coffret, porte avec joint PUR, plaque de montage, vis pour plaque de montage. Serrure double 3mm avec clef. S versions avec poignée pivotante serrure 2 points. Guide de fermeture de porte inclus pour.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 500 | 500 | 210 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Clear transparent |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| MPMP ARCA 5050 |
Mounting plate multiperforated (450x450x2 mm - ⌀3.6 mm)
(450 x 450 x 1.5) |
| MPX ARCA 5050 |
Mounting plate (450x450 mm)
(450 x 450 x 5) |
| MPS ARCA 5050 |
Platine de montage (450x450x2 mm)
(450 x 450 x 2) |
| DRS ARCA 505021 |
DIN rail frame set
(480 x 480 x 30) |
| RCS ARCA 5050 |
Rain canopy set for size 5050
(30 x 500 x 20) |
| IDS ARCA 5050 |
Kit de porte intérieure
(480 x 480 x 30) |
| MPP ARCA 5050 |
Mounting plate perforated (450x450x2 mm - 26x11 mm)
(450 x 450 x 2) |
| PMK ARCA 50 |
Kit de fixation sur Poteau
(485 x 385 x 35) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP65; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 5VA |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
