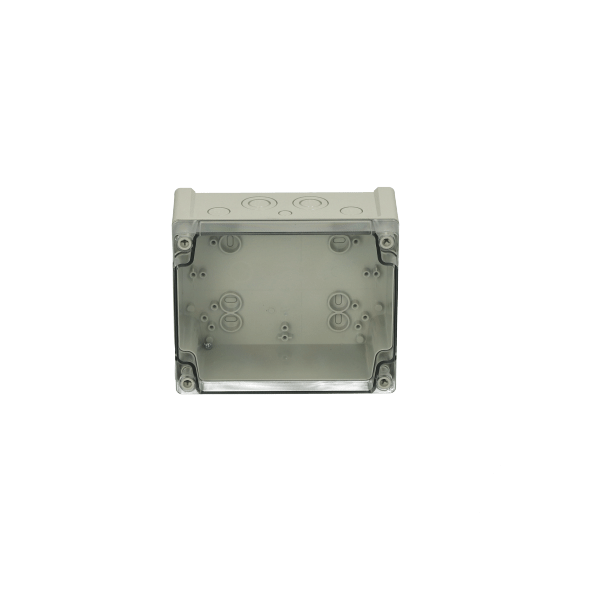

TPCM 201610T
5824030

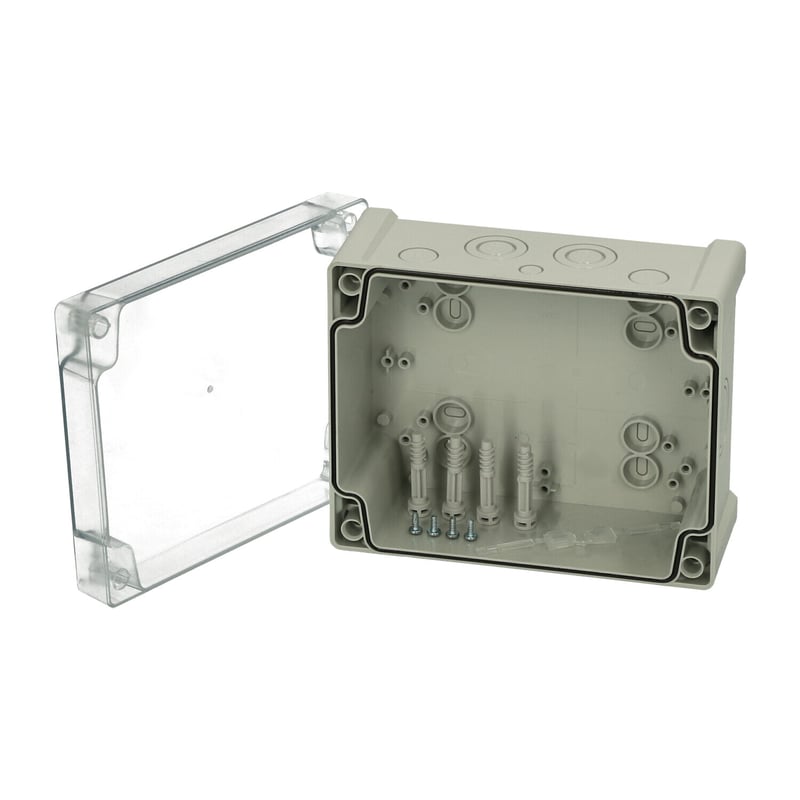

Base avec joint polyuréthane, vis de montage et couvercle avec vis en polyamide et charnières en plastique.
Dimensions - 201 x 163 x 99
Désignation : Boîtier PC

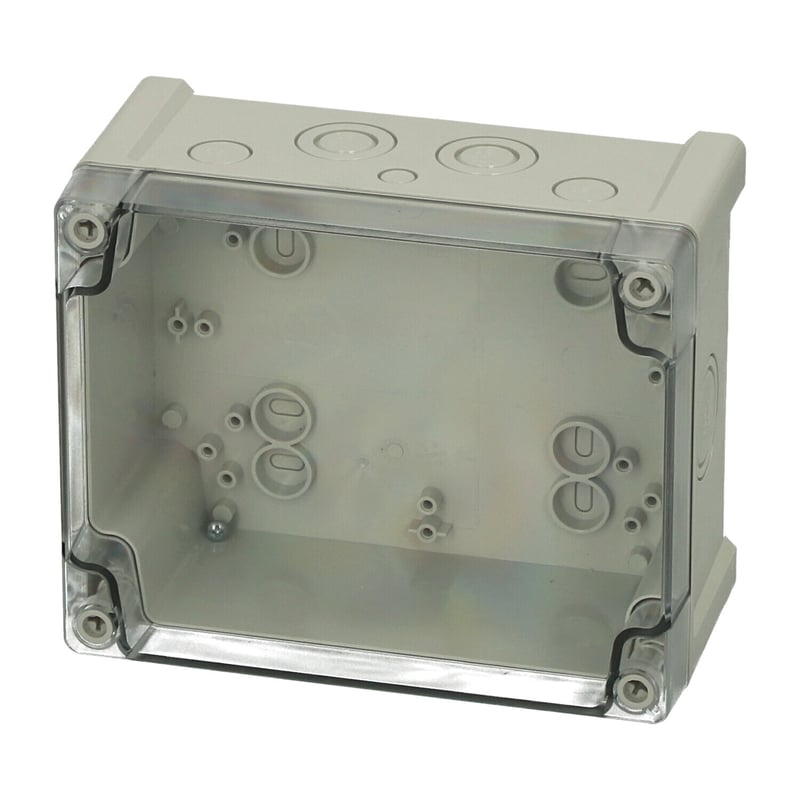

Remarques : Couvercle transparent
Emballage : 4
Unité : Unité
Code EAN : 6418074087201
Classification ETIM : EC000261
Indice de protection : IP65 | IK07 | IK08
Longueur en mm : 201
Largeur en mm : 163
Hauteur en mm : 99
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Clear transparent
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Indice de protection (EN 60529): IP65
Résistance aux chocs (EN 62262): IK07IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- TA2016B.dwg
- TA2016C.dwg
- TA2016B.dxf
- TA2016C.dxf
- FIBOX_TEMPO_2016B.x_t
- FIBOX_TEMPO_2016B.zip
- FIBOX_TEMPO_2016C.zip
- 5824030_FIBOX_TEMPO_TPCM_201610T.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
TPCM 201610T 5824030 Accessoires
TPCM 201610T
Sample image
Order symbol : TPCM 201610T
Code article : 5824030
Désignation : Boîtier PC
Remarques : Couvercle transparent
Code EAN : 6418074087201
Comprend : Base avec joint polyuréthane, vis de montage et couvercle avec vis en polyamide et charnières en plastique.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 201 | 163 | 99 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Clear transparent |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| ARH 2320 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(180 x 35 x 7) |
| MP 2016 |
Platine de montage (Acier galvanisé), pour boîtiers:
(155 x 140 x 1.5) |
| DH-3 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(140 x 35 x 7) |
| FP 10674 |
Kit de pattes de fixation murale
(40 x 88 x 14) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP65; |
| Résistance aux chocs (EN 62262): | IK07; IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40343 | |
