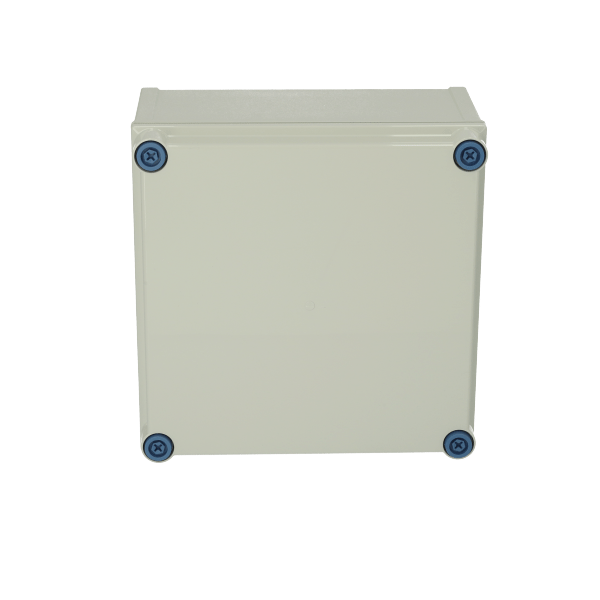

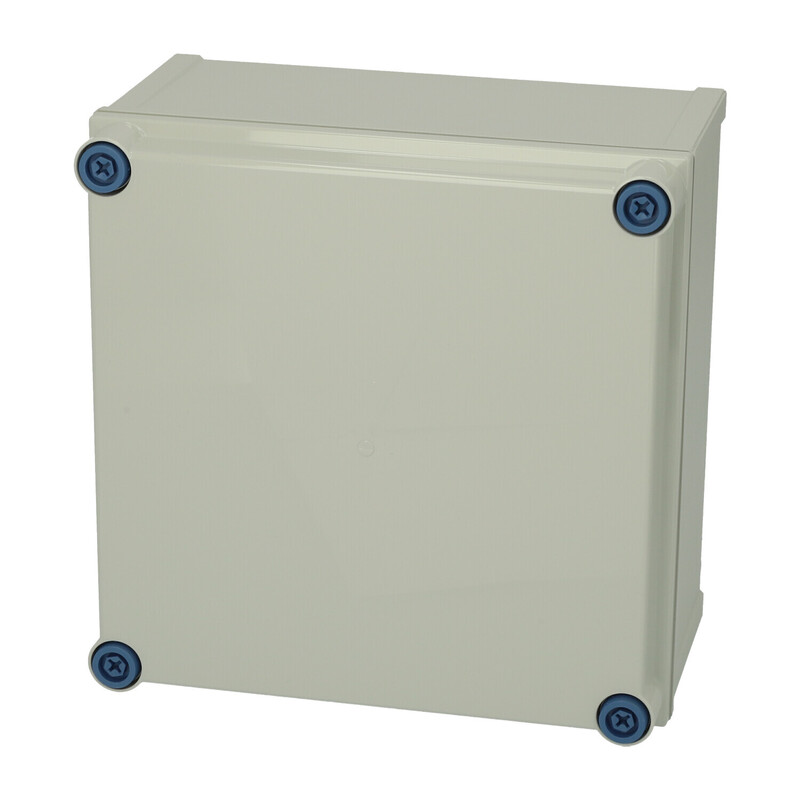

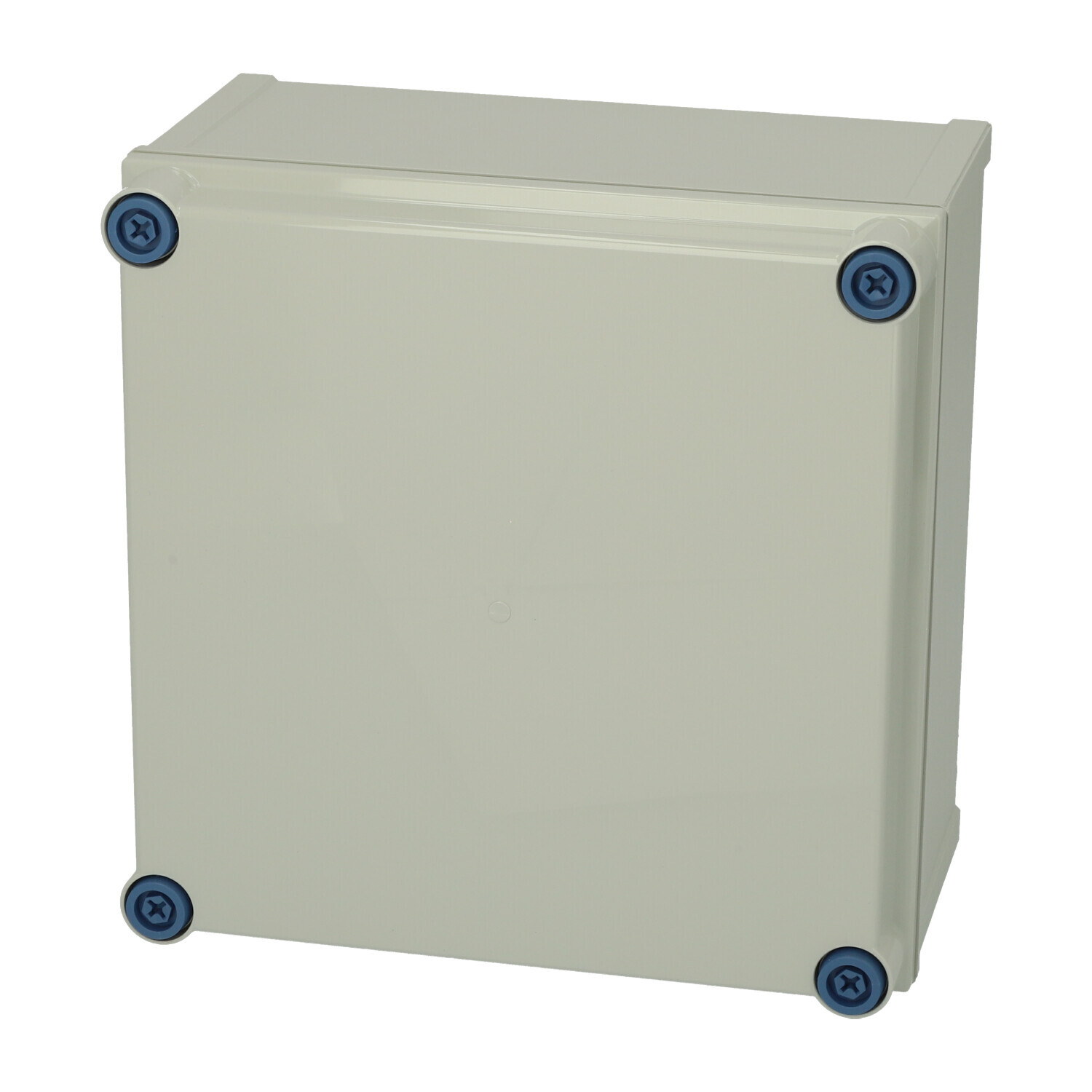

CAB PCQ 303017 G
8113348

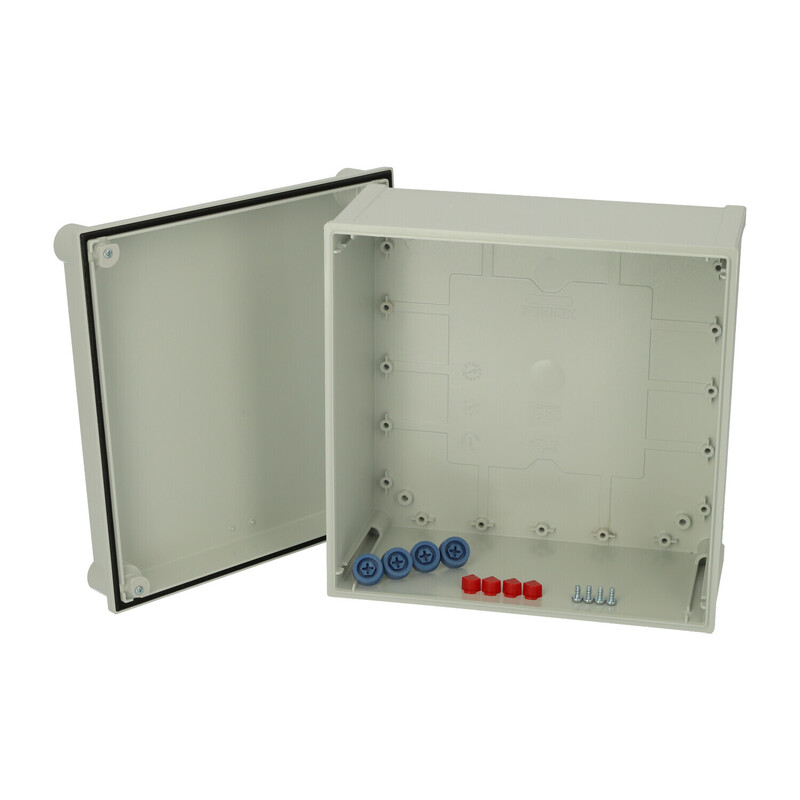

Base avec vis de montage, capuchons d'étanchéité, couvercle avec joint polyuréthane et têtes de vis CS 12137.
Dimensions - 300 x 300 x 170
Désignation : Boîtier Polycarbonate
Remarques : Couvercle gris
Emballage : 4
Unité : Unité
Code EAN : 6418074011152
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK08
Longueur en mm : 300
Largeur en mm : 300
Hauteur en mm : 170
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-3:2012__IEC_61439-3:2012, EN_61439-4:2013__IEC_61439-4:2012
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- Fibox_CAB_33B.step
- Fibox_CAB_33B.x_t
- Fibox_CAB_33B.zip
- EKI3304C.dwg
- EKI3304C.dxf
- CAB33B.dwg
- CAB33B.dxf
- Fibox_Quick_33C.step
- Fibox_Quick_33C.x_t
- Fibox_Quick_33C.zip
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
CAB PCQ 303017 G 8113348 Accessoires
CAB PCQ 303017 G
Sample image
Order symbol : CAB PCQ 303017 G
Code article : 8113348
Désignation : Boîtier Polycarbonate
Remarques : Couvercle gris
Code EAN : 6418074011152
Comprend : Base avec vis de montage, capuchons d'étanchéité, couvercle avec joint polyuréthane et têtes de vis CS 12137.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 300 | 300 | 170 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| EKIV 33 |
Platine de montage (Acier galvanisé), pour boîtiers:
(270 x 270 x 1.5) |
| PAT 12040 |
Charnières avec vis
(45 x 35 x 25) |
| MB 12225 AL |
Kit montage/articulation
(20 x 20 x 80) |
| FP A 33 |
Plastron/Panneau articulé (aluminium), pour boîtiers:
(268 x 268 x 1) |
| EKIV 27 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(266 x 35 x 1.5) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40848 | |
