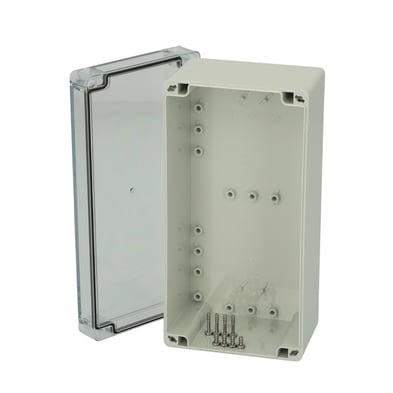

PCT 122410
7022781
Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
Dimensions - 124 x 244 x 102
Désignation : Boîtier Polycarbonate
Remarques : Couvercle transparent
Emballage : 4
Unité : Unité
Code EAN : 6418074058645
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK07 | IK08
Longueur en mm : 124
Largeur en mm : 244
Hauteur en mm : 102
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Clear transparent
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN/IEC 61439-1:2015
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK07IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- 122408B.dwg
- 122403C.dwg
- 122408B.dxf
- 122403C.dxf
- FIBOX_EU122408B.step
- FIBOX_EU122403C.step
- FIBOX_EU122408B.x_t
- FIBOX_EU122403C.x_t
- FIBOX_EU122408B.zip
- FIBOX_EU122403C.zip
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
PCT 122410 7022781 Accessoires
PCT 122410
Sample image
Order symbol : PCT 122410
Code article : 7022781
Désignation : Boîtier Polycarbonate
Remarques : Couvercle transparent
Code EAN : 6418074058645
Comprend : Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 124 | 244 | 102 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Clear transparent |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| TRH 1212 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(110 x 35 x 7) |
| TRH 24 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(226 x 35 x 7) |
| TRM 0812 |
Rail DIN 15 (Acier galvanisé), pour boîtiers:
(106 x 15 x 5) |
| TH A |
Kit de charnières grises
(30 x 20 x 12) |
| TM 1224 |
Platine de montage (Acier galvanisé), pour boîtiers:
(111 x 216 x 1.5) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK07; IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
