PCT 080806
7022541

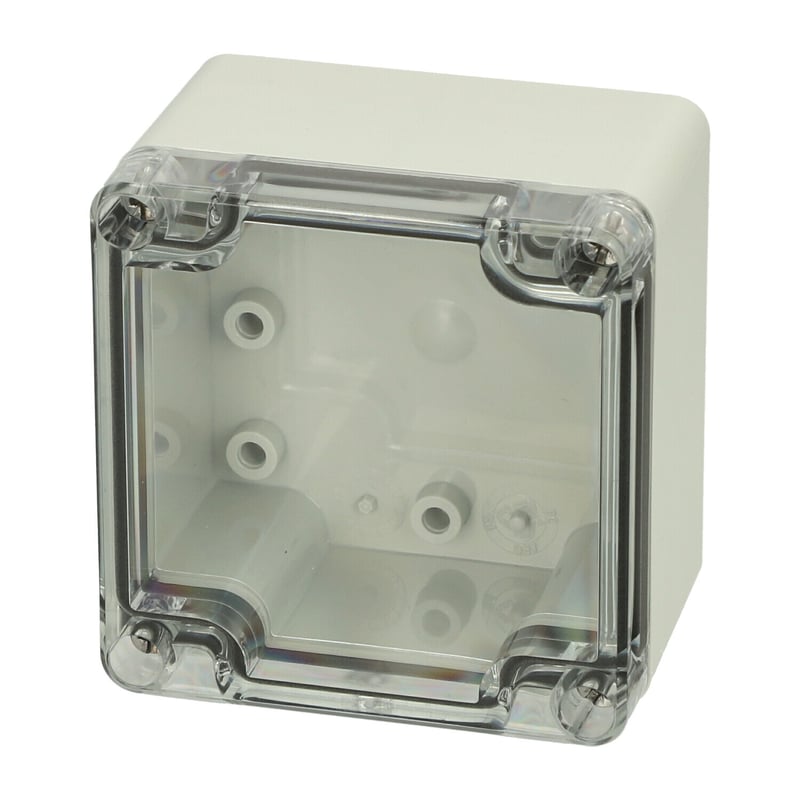

Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
Dimensions - 80 x 82 x 55
Désignation : Boîtier Polycarbonate
Remarques : Couvercle transparent
Emballage : 8
Unité : Unité
Code EAN : 6418074058522
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IK07 | IK08
Longueur en mm : 80
Largeur en mm : 82
Hauteur en mm : 55
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : Clear transparent
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN/IEC 61439-1:2015
Indice de protection (EN 60529): IP66IP67
Résistance aux chocs (EN 62262): IK07IK08
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 V0
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- 080804B.dwg
- 080804B.dxf
- FIBOX_EU080804B.step
- FIBOX_EU080804B.x_t
- FIBOX_EU080804B.zip
- 080802C.dwg
- 080802C.dxf
- FIBOX_EU080802C.step
- FIBOX_EU080802C.x_t
- FIBOX_EU080802C.zip
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
PCT 080806

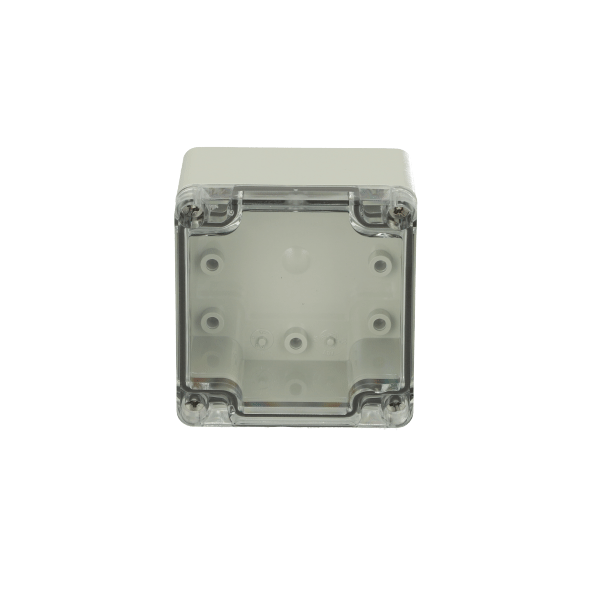

Sample image
Order symbol : PCT 080806
Code article : 7022541
Désignation : Boîtier Polycarbonate
Remarques : Couvercle transparent
Code EAN : 6418074058522

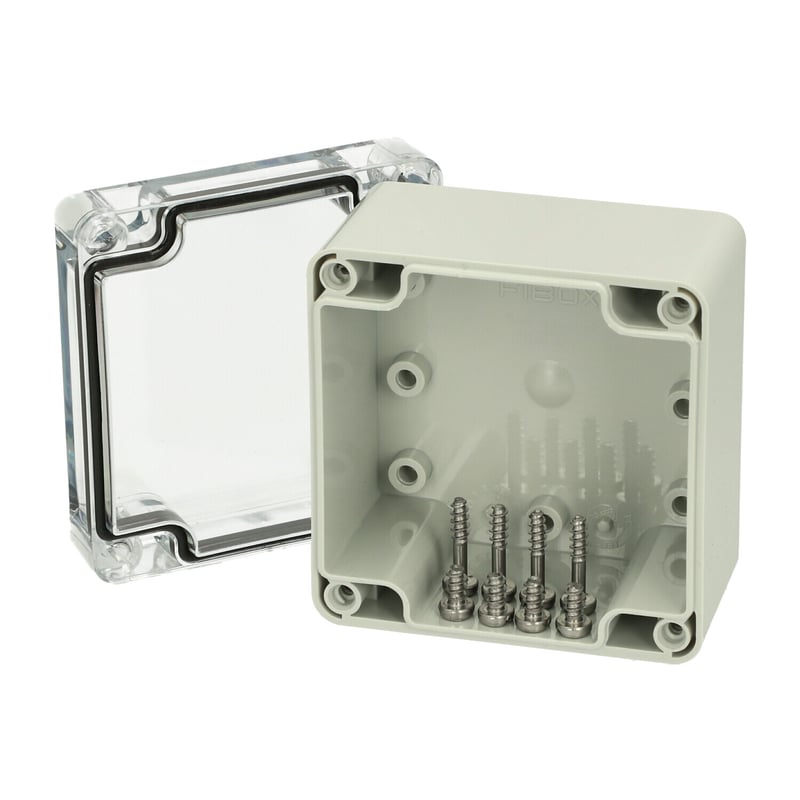

Comprend : Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 80 | 82 | 55 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | Clear transparent |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| TM 0808 |
Platine de montage (Acier galvanisé), pour boîtiers:
(56 x 71 x 1.5) |
| TH A |
Kit de charnières grises
(30 x 20 x 12) |
| TRM 0808 |
Rail DIN 15 (Acier galvanisé), pour boîtiers:
(68 x 15 x 5) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Résistance aux chocs (EN 62262): | IK07; IK08; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
