ARCA 507030
8120031
Fond de coffret, porte avec joint PUR, plaque de montage, vis pour plaque de montage. Serrure double 3mm avec clef. S versions avec poignée pivotante serrure 2 points. Guide de fermeture de porte inclus pour.
Dimensions - 500 x 700 x 300
Désignation : Coffret Polycarbonate,
Remarques : Porte Grise, serrure 2 points, charnières sur le petit côté
Emballage : 1
Unité : Unité
Code EAN : 6418074086006
Classification ETIM : EC000261
Indice de protection : IP66 | IK10
Longueur en mm : 500
Largeur en mm : 700
Hauteur en mm : 300
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Indice de protection (EN 60529): IP66
Résistance aux chocs (EN 62262): IK10
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 5VA
Test du fil incandescent (IEC 60695): 960C
UL Type : 1, 4, 4X, 12, 13

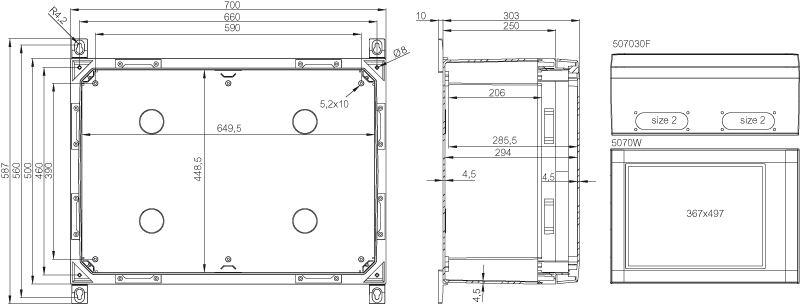

Plans CAD
- FCX_705005_C.dwg
- FCX_705005_C.dxf
- FCX_705005_C.x_t
- FCX_705005_C.zip
- FCX_705025_B.dwg
- FCX_705025_B.dxf
- FCX_705025_B.x_t
- FCX_705025_B.zip
- 8120031_FIBOX_ARCA_IEC_507030.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
ARCA 507030 8120031 Accessoires

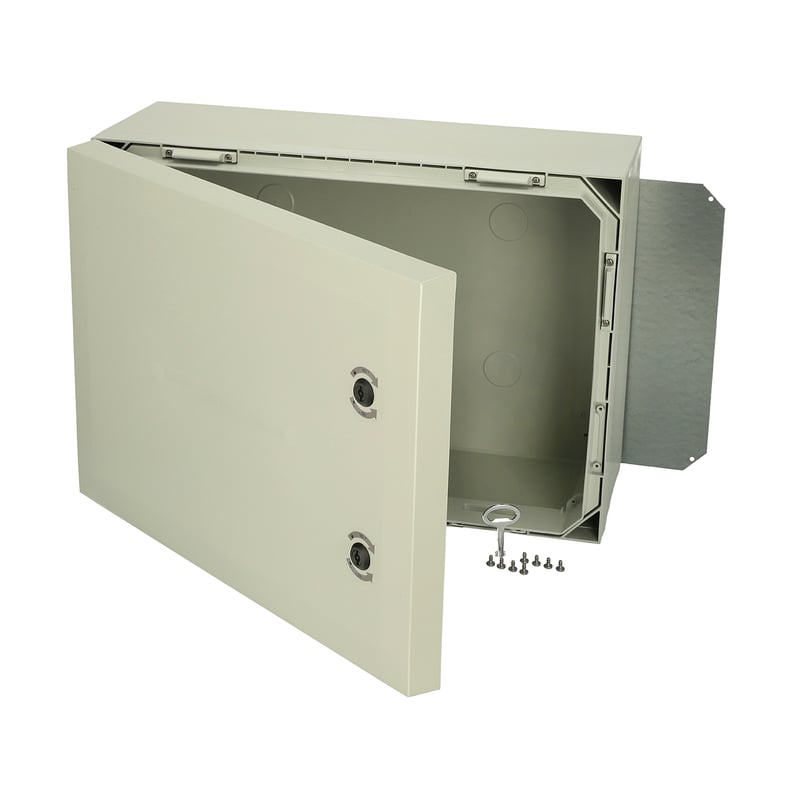

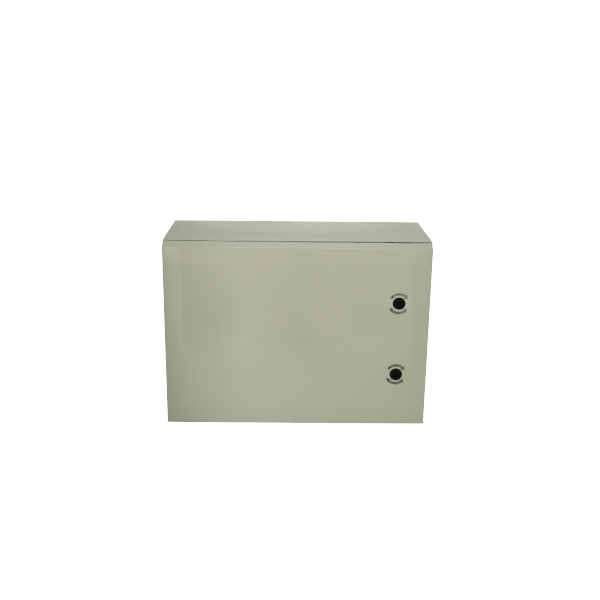

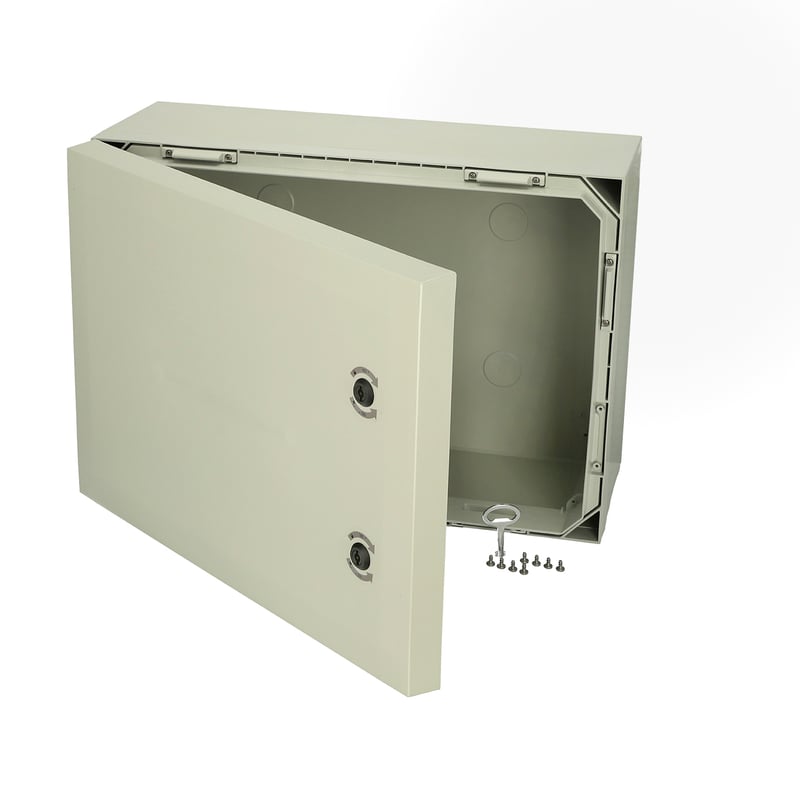

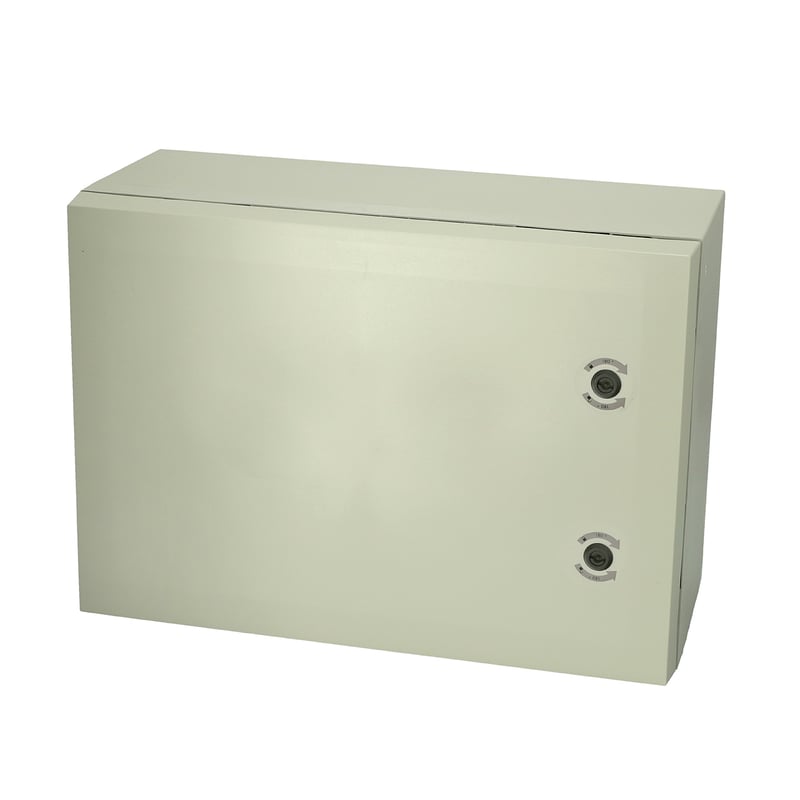

ARCA 507030
Sample image
Order symbol : ARCA 507030
Code article : 8120031
Désignation : Coffret Polycarbonate,
Remarques : Porte Grise, serrure 2 points, charnières sur le petit côté
Code EAN : 6418074086006
Comprend : Fond de coffret, porte avec joint PUR, plaque de montage, vis pour plaque de montage. Serrure double 3mm avec clef. S versions avec poignée pivotante serrure 2 points. Guide de fermeture de porte inclus pour.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 500 | 700 | 300 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| MPX ARCA 7050 |
Platine de montage
(630 x 430 x 5) |
| PMK ARCA 70 |
Kit de fixation sur Poteau
(685 x 485 x 35) |

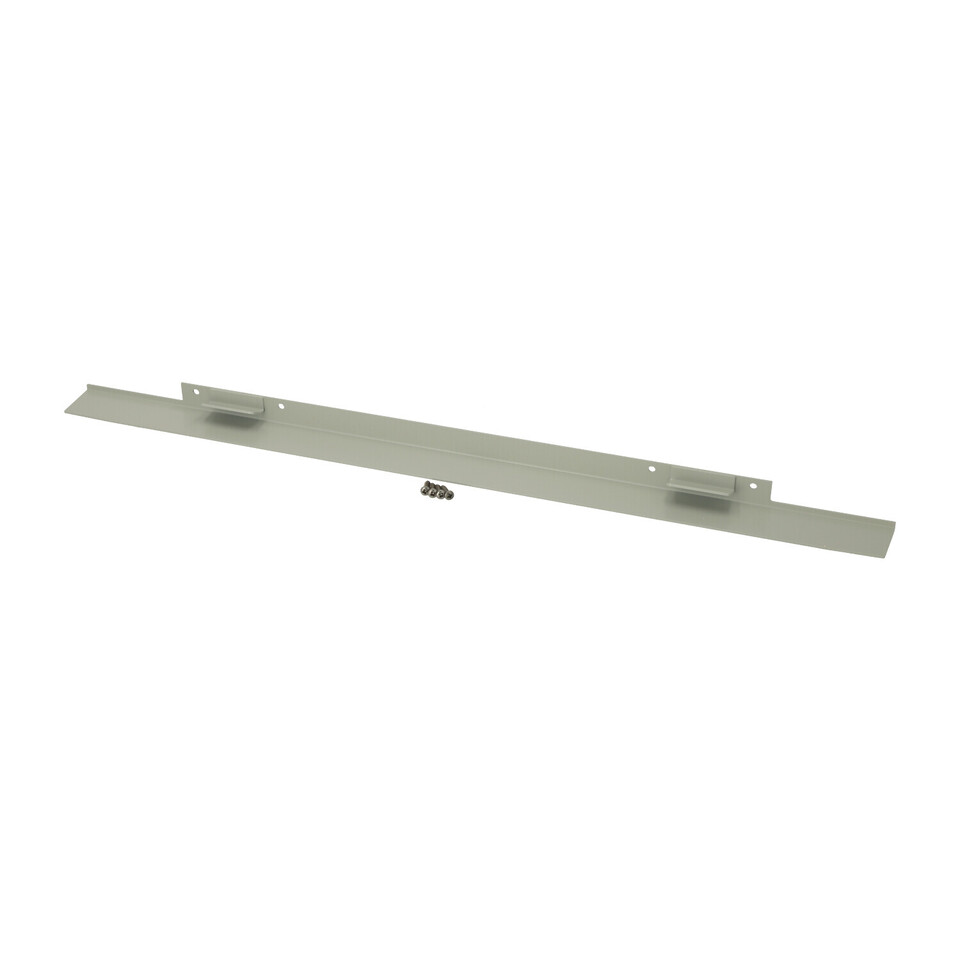

| RCS ARCA 5070 |
Toit de la pluie pour 5070
(50 x 700 x 20) |
| DSP ARCA RM |
Porte bouchon ARCA, droite, 7050-8060
(22 x 200 x 16) |
| DRS ARCA 507030 |
Châssis et plastron isolant
(685 x 485 x 35) |
| IDS ARCA 5070 | Kit de porte intérieure |
| DSP ARCA LM |
Door stopper ARCA, left, midsize 5070-8060
(22 x 200 x 16) |
| MPS ARCA 7050 |
Platine de montage
(630 x 430 x 2) |
| MPMP ARCA 7050 |
Platine de montage multiperforée
(630 x 430 x 2) |
| MPP ARCA 5070 |
Platine de montage perforée
(430 x 630 x 2) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; |
| Résistance aux chocs (EN 62262): | IK10; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 5VA |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| UL Type | 1, 4, 4X, 12, 13 |
| Certificates : | |
|---|---|
| Certificate FI 40467 | |
