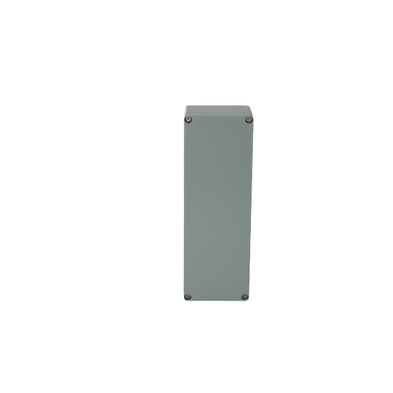

ALN 123608
7811250
Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
nom UL : ALN UL 123608
Dimensions - 125 x 362 x 81
Désignation : Boîtier Aluminium
Emballage : 1
Unité : Unité
Code EAN : 6418074011404
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IP68 | IK08
Longueur en mm : 125
Largeur en mm : 362
Hauteur en mm : 81
Matériau : Aluminum
Couleur de l'embase : RAL_7001
Couleur du couvercle : RAL 7001
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -50 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Indice de protection (EN 60529): IP66IP67IP68
Résistance aux chocs (EN 62262): IK08
Sans Halogène : Oui
Résistance aux UV : UL 746C
UL Type : NEMA__1_4_4X_6_12_13
Plans CAD
- ALN123605B.dwg
- ALN123603C.dwg
- FIBOX_ALN123603C.x_t
- FIBOX_ALN123603C.zip
- ALN123605B.dxf
- ALN123603C.dxf
- FIBOX_ALN123605B.stp
- FIBOX_ALN123603C.stp
- FIBOX_ALN123605B.x_t
- FIBOX_ALN123605B.zip
- 7811250_FIBOX_ALN123608.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
ALN 123608 7811250 Accessoires
ALN 123608

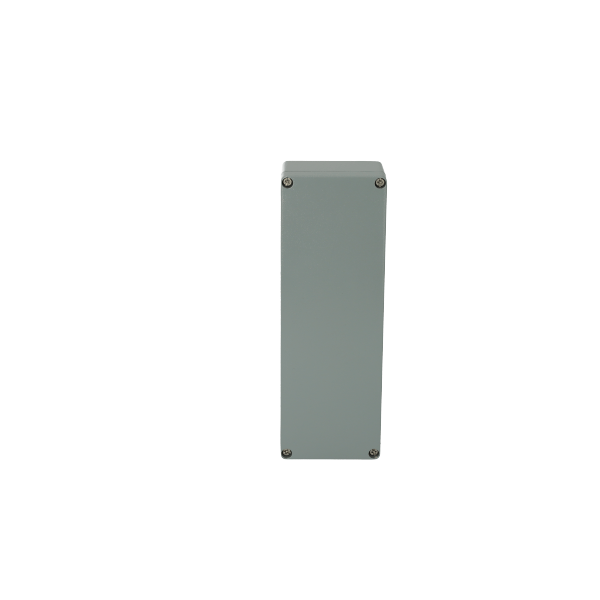

Sample image
Order symbol : ALN 123608
Code article : 7811250
nom UL : ALN UL 123608
Désignation : Boîtier Aluminium
Code EAN : 6418074011404

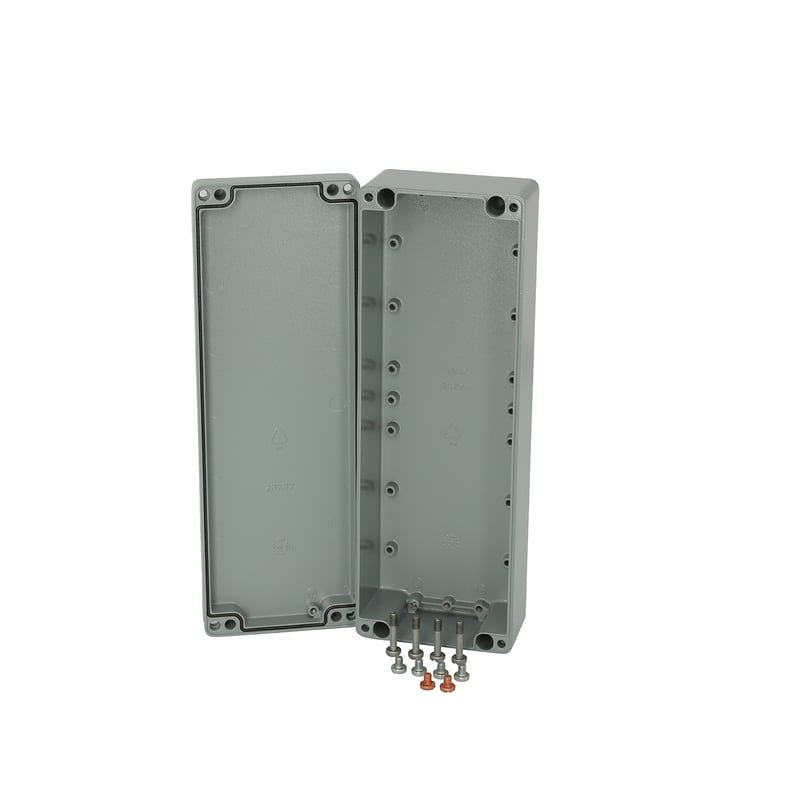

Comprend : Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 125 | 362 | 81 |
| Matériaux : | |
|---|---|
| Matériau : | Aluminum |
| Couleur de l'embase : | RAL_7001 |
| Couleur du couvercle : | RAL 7001 |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -50 … 80 |
| Accessoires : | |
|---|---|
| AM 1212 |
Platine de montage (Acier galvanisé), pour boîtiers:
(107 x 110 x 1.5) |
| MR 75005 | Vis Taptite M5, pour boîtiers: |
| MRS 28541 |
Pattes de fixation (2 Pièces avec vis), pour boîtiers:
(15 x 50 x 1) |
| ARH 12 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(105 x 35 x 7) |
| AM 1236 |
Platine de montage (Acier galvanisé), pour boîtiers:
(107 x 347 x 1.5) |
| AM 1222 |
Platine de montage (Acier galvanisé), pour boîtiers:
(107 x 207 x 1.5) |
| ARH 36 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(343 x 35 x 7) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; IP68; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | non isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| UL Type | NEMA__1_4_4X_6_12_13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
