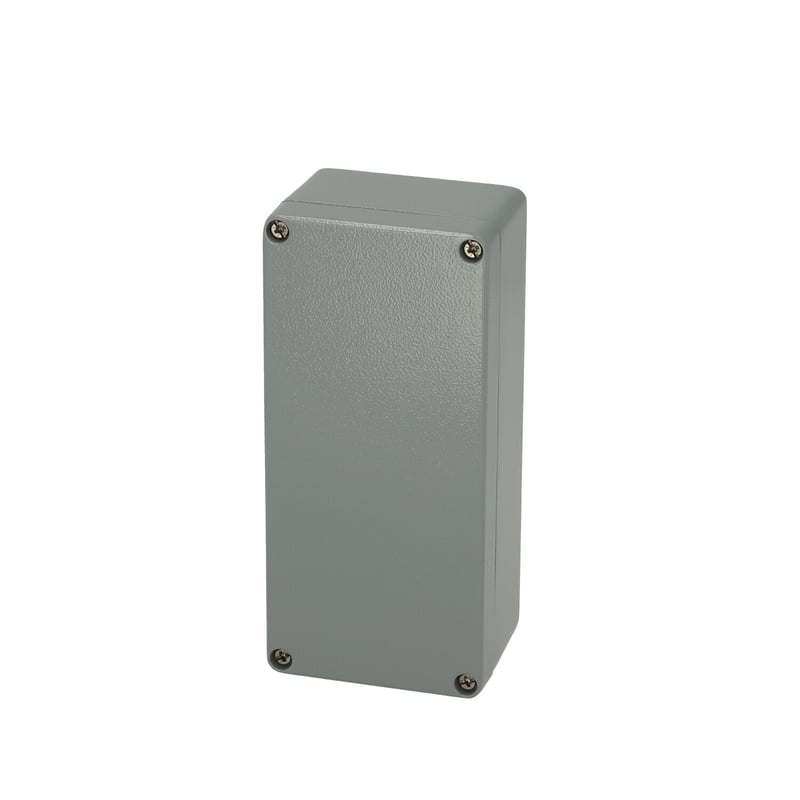

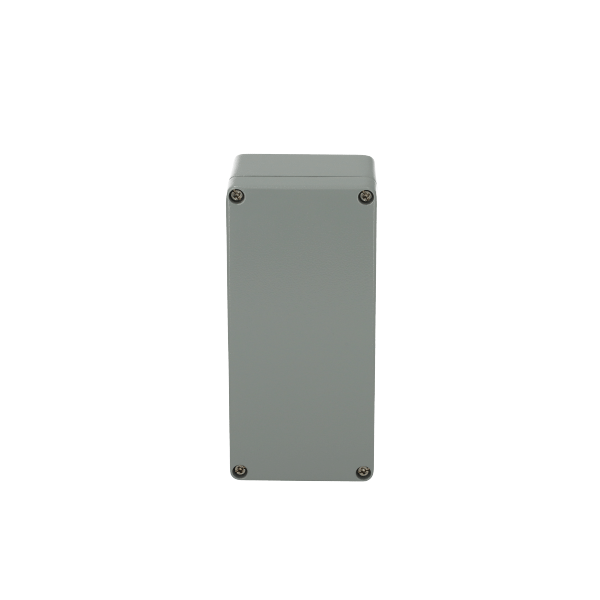

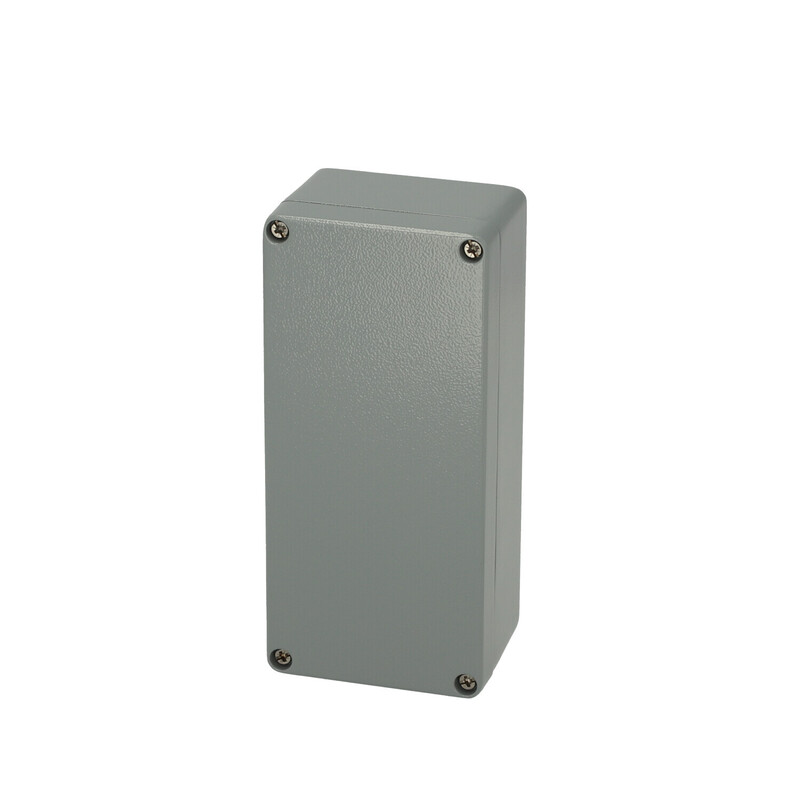

ALN 081806
7811170
Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
nom UL : ALN UL 081806

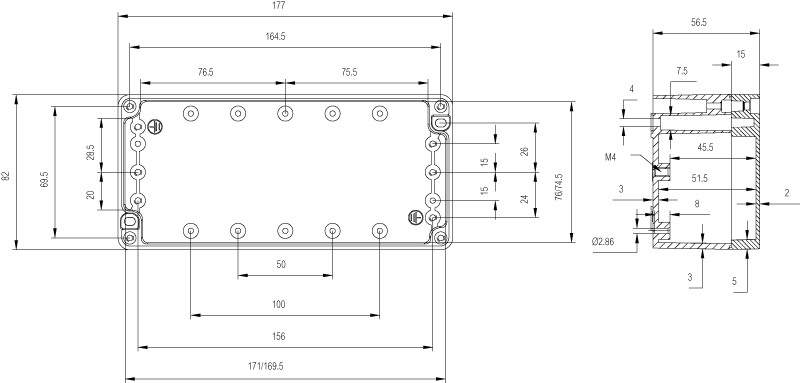

Dimensions - 81 x 177 x 57
Désignation : Boîtier Aluminium
Remarques : Charnières non disponibles pour cette taille
Emballage : 4
Unité : Unité
Code EAN : 6418074016089
Classification ETIM : EC000261
Indice de protection : IP66 | IP67 | IP68 | IK08
Longueur en mm : 81
Largeur en mm : 177
Hauteur en mm : 57
Matériau : Aluminum
Couleur de l'embase : RAL_7001
Couleur du couvercle : RAL 7001
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -50 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Indice de protection (EN 60529): IP66IP67IP68
Résistance aux chocs (EN 62262): IK08
Sans Halogène : Oui
Résistance aux UV : UL 746C
UL Type : 1, 4, 4X, 6, 12, 13
Plans CAD
- ALN081804B.dwg
- ALN081802C.dwg
- FIBOX ALN_081802C.x_t
- FIBOX ALN_081802C.zip
- ALN081804B.dxf
- ALN081802C.dxf
- FIBOX ALN_081804B.stp
- FIBOX ALN_081802C.stp
- FIBOX ALN_081804B.x_t
- FIBOX ALN_081804B.zip
- 7811170_FIBOX_ALN081806.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
ALN 081806 7811170 Accessoires
ALN 081806
Sample image
Order symbol : ALN 081806
Code article : 7811170
nom UL : ALN UL 081806
Désignation : Boîtier Aluminium
Remarques : Charnières non disponibles pour cette taille
Code EAN : 6418074016089

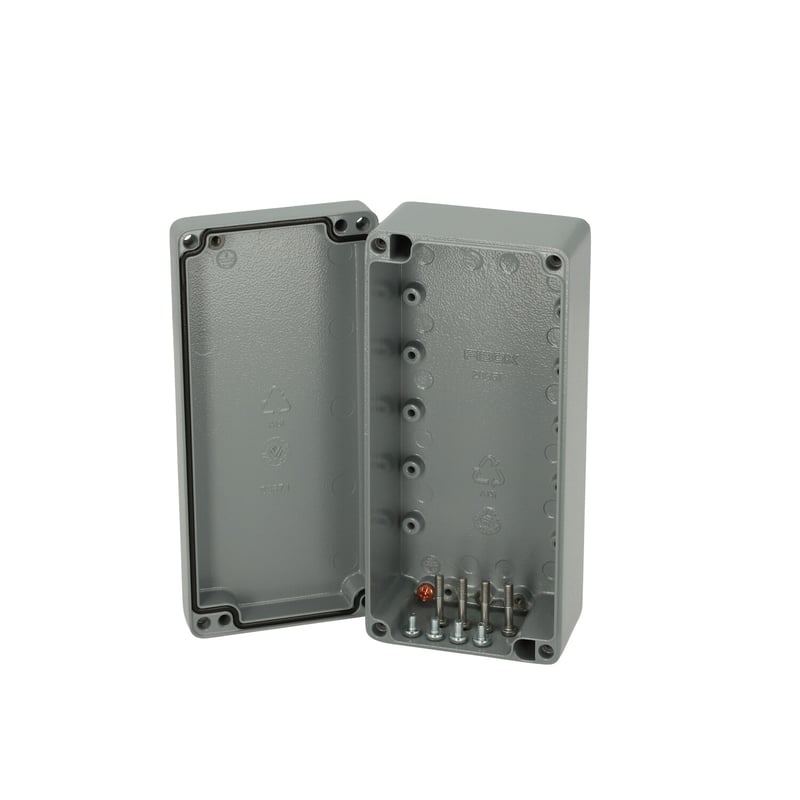

Comprend : Base avec vis de montage, couvercle avec joint en polyurethane et vis en acier inoxydable
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 81 | 177 | 57 |
| Matériaux : | |
|---|---|
| Matériau : | Aluminum |
| Couleur de l'embase : | RAL_7001 |
| Couleur du couvercle : | RAL 7001 |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -50 … 80 |
| Accessoires : | |
|---|---|
| EKV 12 |
Rail DIN 35 (Acier galvanisé), pour boîtiers:
(160 x 35 x 7) |
| AM 0818 |
Platine de montage (Acier galvanisé), pour boîtiers:
(69 x 164 x 1.5) |
| MR 75003 | Vis Taptite M3, pour boîtiers: |
| MRS 28540 |
Pattes de fixation (2 Pièces avec vis), pour boîtiers:
(11 x 42 x 1) |
| ARM 0818 |
Rail DIN 15 (Acier galvanisé), pour boîtiers:
(165 x 15 x 5) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; IP68; |
| Résistance aux chocs (EN 62262): | IK08; |
| electrical_insulation : | non isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| UL Type | 1, 4, 4X, 6, 12, 13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
