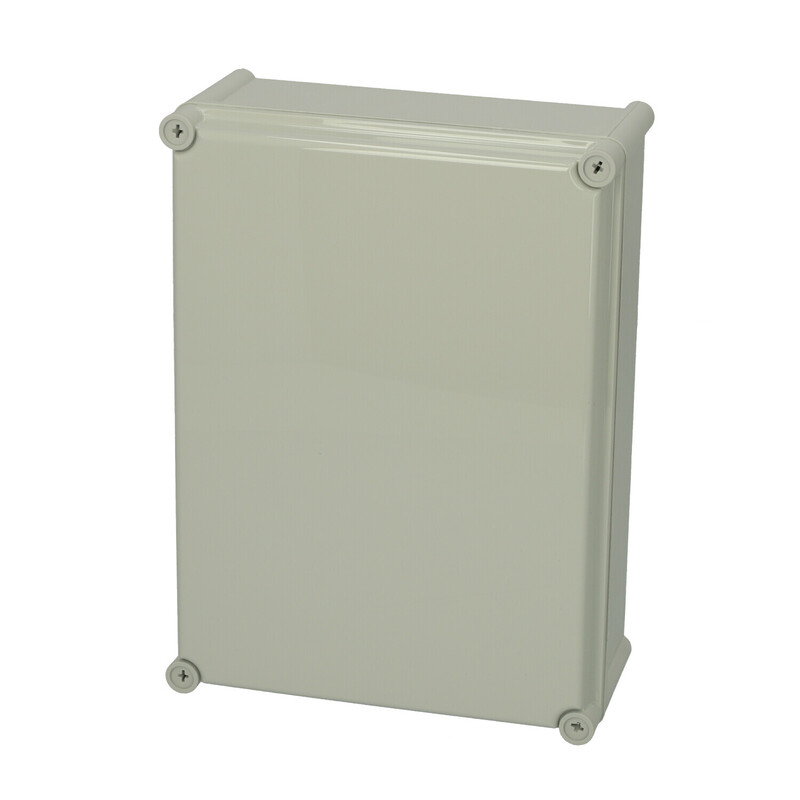

ABS 3828 13 G
5880363

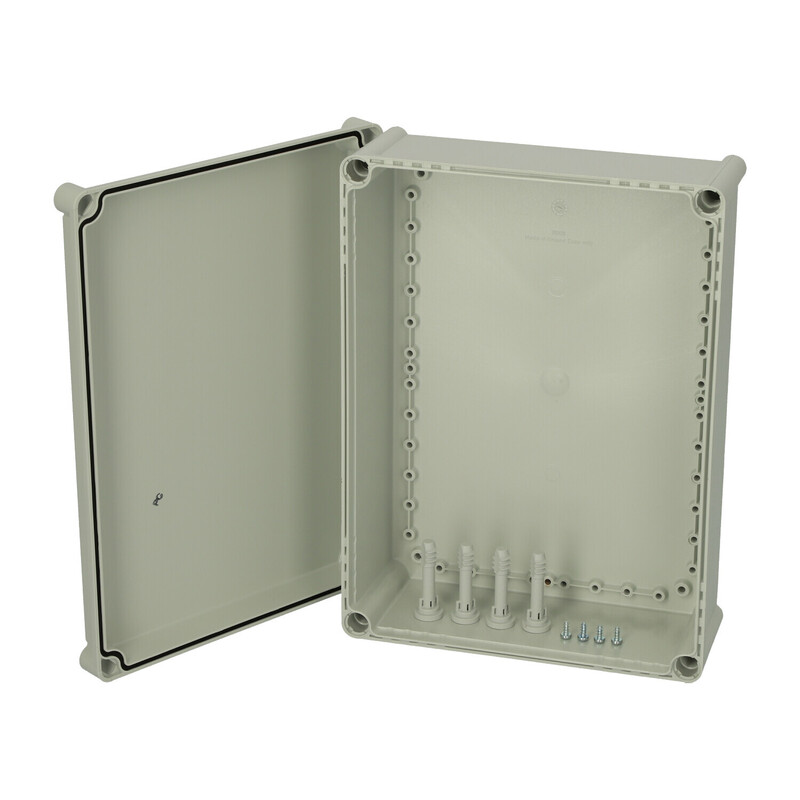

Unterteil mit Schrauben für die Montageplatte, Deckel mit PUR Dichtung und Polyamid Deckelschrauben.
Abmessungen - 380 x 280 x 130
Beschreibung : Gehäuse ABS
Anmerkungen : grauer Deckel
Verpackungseinheit: : 4
Einheit: : Stück
EAN: : 6418074039088
ETIM: : EC000261
Schutzart (EN 60529): : IP66 | IP67 | IK08
Höhe (mm) : 380
Breite (mm) : 280
Tiefe (mm) : 130
Material: : ABS
Farbe Unterteil: : RAL_7035
Farbe Deckel: : RAL 7035 -light grey
Dichtungsmaterial: : Polyurethan
Temperatur °C (Dauergebrauch) : -40 … 60
Standards : EN 62208:2011, IEC 62208:2011
Schutzart (EN 60529): (EN 60529): IP66IP67
Schlagfestigkeit (EN 62262): (EN 62262): IK08
Elektrische Isolierung: : Vollständig isoliert
Halogenfrei (DIN/VDE 0472, Teil 815) : Ja
Brandklassifikation: : UL 94 HB
Glühdrahttest (IEC 695-2-1): (IEC 60695): 650C
CAD-Zeichnungen
- EKP30C.dwg
- EKP30C.dxf
- FIBOX_EKP30C.x_t
- FIBOX_EKP30C.zip
- Fibox_Solid_3828_B.zip
- Fibox_Solid_3828_B.x_t
- Ekp100b.dwg
- Ekp100b.dxf
- 5880363_FIBOX_Solid_ABS3828_13G.step
Bitte beachten Sie, dass wir Ihre Erlaubnis benötigen, damit Sie die CAD-Dateien einsehen können.
ABS 3828 13 G 5880363 Zubehör
ABS 3828 13 G

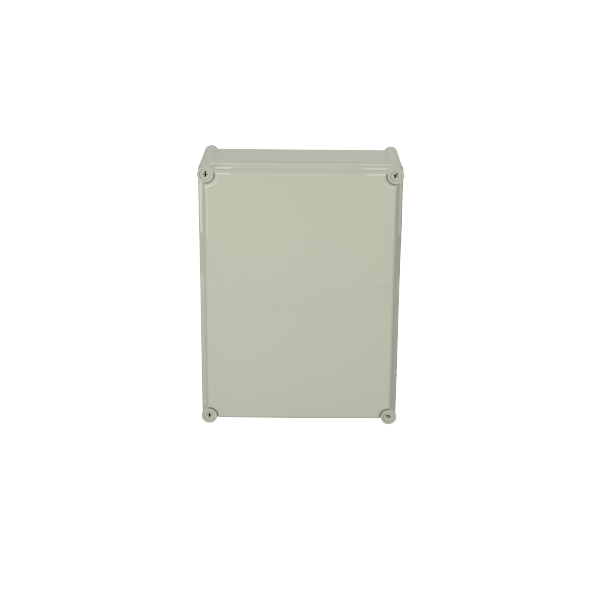

Sample image
Order symbol : ABS 3828 13 G
Artikel-Nr. : 5880363
Beschreibung : Gehäuse ABS
Anmerkungen : grauer Deckel
EAN: : 6418074039088
Bestehend aus : Unterteil mit Schrauben für die Montageplatte, Deckel mit PUR Dichtung und Polyamid Deckelschrauben.
| Abmessungen : | Höhe | Breite | Tiefe |
|---|---|---|---|
| mm : | 380 | 280 | 130 |
| Materialien: : | |
|---|---|
| Material: : | ABS |
| Farbe Unterteil: : | RAL_7035 |
| Farbe Deckel: : | RAL 7035 -light grey |
| Dichtungsmaterial: : | Polyurethan |
| Temperaturbereiche: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Zubehör : | |
|---|---|
| EKV 32 |
Tragschiene TS 35, für Gehäuse
(335 x 35 x 7) |
| EKV 22 |
Tragschiene TS 35, für Gehäuse
(235 x 35 x 7) |
| EKPZR |
Zwischenrahmen (50 mm hoch), für Gehäuse
(380 x 280 x 50) |
| EKPVT |
Montageplatte, für Gehäuse
(338 x 238 x 1.5) |
| MPI EKP 3828 |
Montageplatte aus mehrfach perforiertem Kunststoff
(338 x 238 x 4) |
| Klassifizierung: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Schlagfestigkeit (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Vollständig isoliert |
| Halogenfrei (DIN/VDE 0472, Teil 815) : | Ja |
| UV-Beständigkeit: : | - |
| Brandklassifikation: : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| DSS_FI_41597_A1 | |
