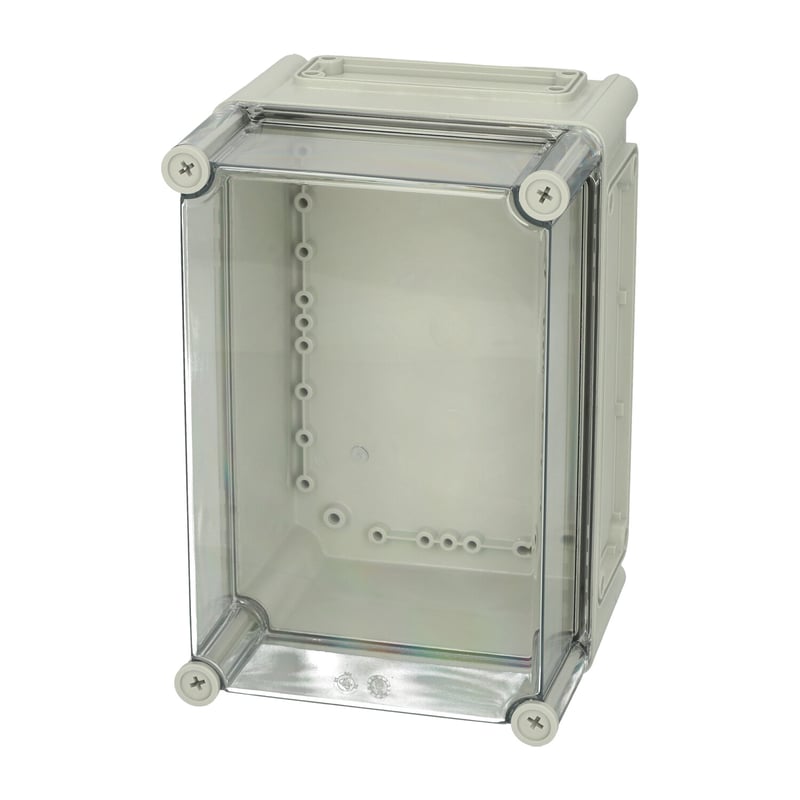

EKJB 180 T
2538116
Flansch-Unterteil mit Schrauben für die Montageplatte, Deckel mit PUR Dichtung und Polyamid Deckelschrauben.
Abmessungen - 280 x 190 x 180
Beschreibung : Gehäuse PC
Anmerkungen : transparenter Deckel
Verpackungseinheit: : 4
Einheit: : Stück
EAN: : 6418074013767
ETIM: : EC000261
Schutzart (EN 60529): : IP66 | IP67 | IK08
Höhe (mm) : 280
Breite (mm) : 190
Tiefe (mm) : 180
Material: : Polycarbonat
Farbe Unterteil: : RAL_7035
Farbe Deckel: : Clear transparent
Dichtungsmaterial: : Polyurethan
Temperatur °C (Dauergebrauch) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Schutzart (EN 60529): (EN 60529): IP66IP67
Schlagfestigkeit (EN 62262): (EN 62262): IK08
Elektrische Isolierung: : Vollständig isoliert
Halogenfrei (DIN/VDE 0472, Teil 815) : Ja
UV-Beständigkeit: : UL 746C
Brandklassifikation: : UL 94 V0
Glühdrahttest (IEC 695-2-1): (IEC 60695): 960C
CAD-Zeichnungen
- EKJ100B.dwg
- EKJ100B.dxf
- EKJ80C.dwg
- EKJ80C.dxf
- FIBOX_EKJ80C.x_t
- FIBOX_EKJ80C.zip
- Fibox_EKJB_280x190x100_B.x_t
- Fibox_EKJB_280x190x100_B.zip
- 2538116_FIBOX_EKJB_180T.step
Bitte beachten Sie, dass wir Ihre Erlaubnis benötigen, damit Sie die CAD-Dateien einsehen können.
EKJB 180 T 2538116 Zubehör

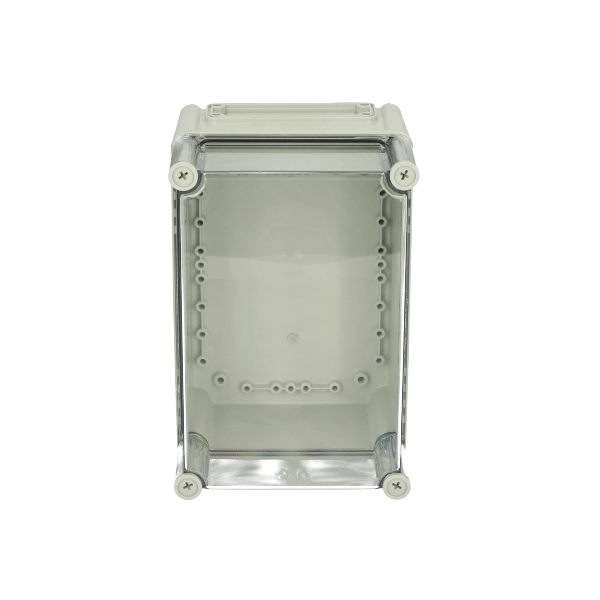

EKJB 180 T
Sample image
Order symbol : EKJB 180 T
Artikel-Nr. : 2538116
Beschreibung : Gehäuse PC
Anmerkungen : transparenter Deckel
EAN: : 6418074013767
Bestehend aus : Flansch-Unterteil mit Schrauben für die Montageplatte, Deckel mit PUR Dichtung und Polyamid Deckelschrauben.
| Abmessungen : | Höhe | Breite | Tiefe |
|---|---|---|---|
| mm : | 280 | 190 | 180 |
| Materialien: : | |
|---|---|
| Material: : | Polycarbonat |
| Farbe Unterteil: : | RAL_7035 |
| Farbe Deckel: : | Clear transparent |
| Dichtungsmaterial: : | Polyurethan |
| Temperaturbereiche: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Zubehör : | |
|---|---|
| EKV 12 |
Tragschiene TS 35, für Gehäuse
(160 x 35 x 7) |
| EKJVT |
Montageplatte, für Gehäuse
(238 x 158 x 1.5) |
| EKV 22 |
Tragschiene TS 35, für Gehäuse
(235 x 35 x 7) |
| EKJZR |
Zwischenrahmen (50 mm hoch), für Gehäuse
(280 x 190 x 50) |
| MPI EKJ 2819 |
Montageplatte aus mehrfach perforiertem Kunststoff
(259 x 164 x 4) |
| DRS EKJ 1928 1x14M |
DIN-Schienen-Set
(264 x 174 x 90) |
| DRS EKJ 2819 2x9M |
DIN-Schienen-Set
(264 x 174 x 90) |
| Klassifizierung: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Schlagfestigkeit (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Vollständig isoliert |
| Halogenfrei (DIN/VDE 0472, Teil 815) : | Ja |
| UV-Beständigkeit: : | UL 746C |
| Brandklassifikation: : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFIMKO_EK | |
