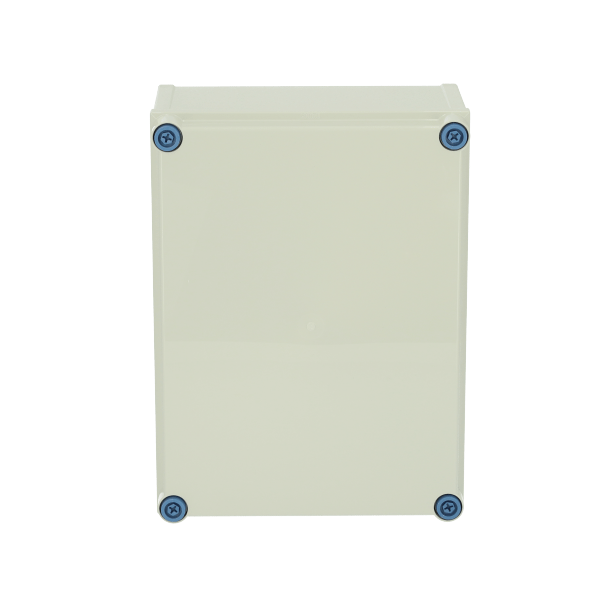

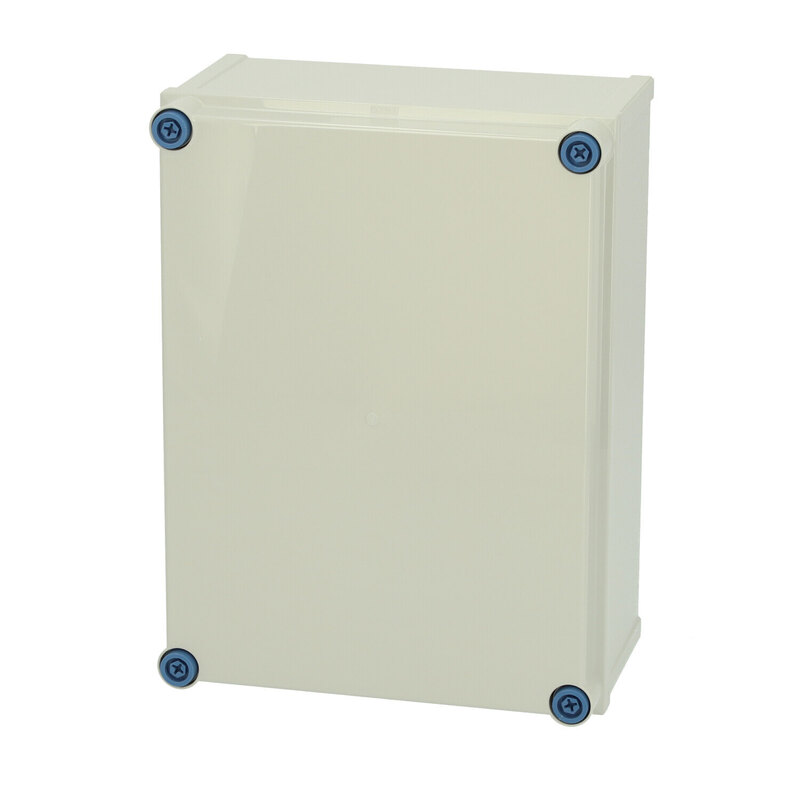

CAB ABSQ 403017 G
8183358

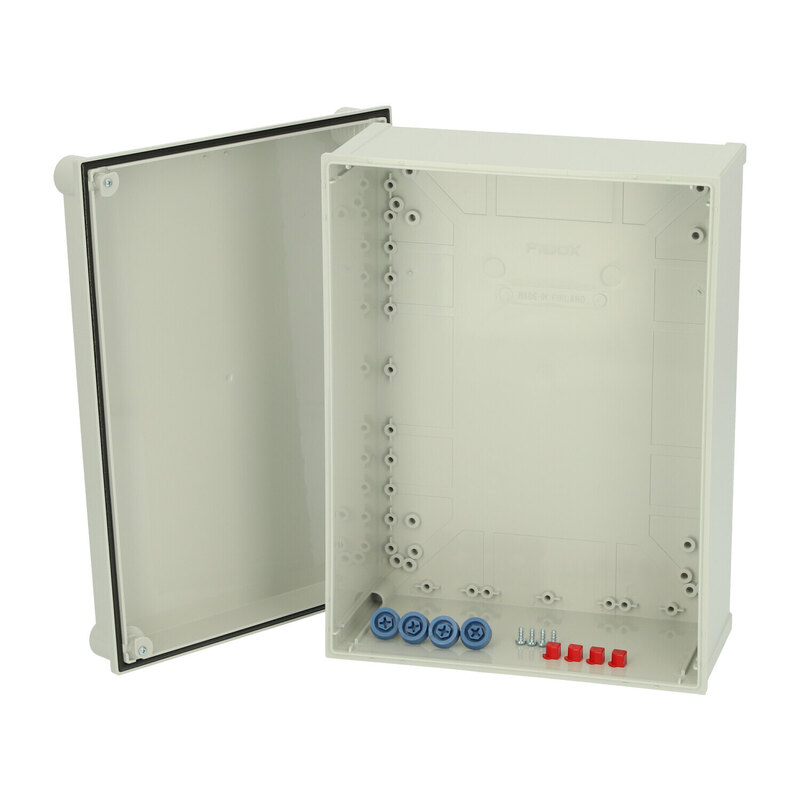

podstawę ze śrubami do płyty montażowej/szyny DIN, zatyczki narożnikowe oraz pokrywę z uszczelką PUR i śrubami CS 12137.
Wymiary - 400 x 300 x 170
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
Opakowanie zbiorcze: : 4
Jednostka : Ilość sztuk
EAN : 6418074011305
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK08
Wysokość (mm) : 400
Szerokość (mm) : 300
Głębokość (mm) : 170
Materiał: : ABS
Kolor podstawy : RAL_7035
Kolor pokrywy : RAL 7035 -light grey
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -40 … 60
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK08
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Klasa palności : UL 94 HB
Próba rozżarzonego drutu: (IEC 60695): 650C
Rysunki CAD
- EKI4304C.dwg
- EKI4304C.dxf
- Fibox_CAB_43B.step
- Fibox_CAB_43B.x_t
- Fibox_CAB_43B.zip
- Eki430b.dwg
- Eki430b.dxf
- Fibox_Quick_43C.step
- Fibox_Quick_43C.x_t
- Fibox_Quick_43C.zip
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
CAB ABSQ 403017 G 8183358 Akcesoria
CAB ABSQ 403017 G
Sample image
Order symbol : CAB ABSQ 403017 G
Kod produktu : 8183358
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
EAN : 6418074011305
Zawiera : podstawę ze śrubami do płyty montażowej/szyny DIN, zatyczki narożnikowe oraz pokrywę z uszczelką PUR i śrubami CS 12137.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 400 | 300 | 170 |
| Materiały : | |
|---|---|
| Materiał: : | ABS |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | RAL 7035 -light grey |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Akcesoria : | |
|---|---|
| PAT 12040 |
Zestaw zawiasów
(45 x 35 x 25) |
| MB 12225 AL |
Zestaw zawiasów dla
(20 x 20 x 80) |
| EKIV 37 |
Szyna DIN 35, dla obudów:
(366 x 35 x 1.5) |
| EKIV 27 |
Szyna DIN 35, dla obudów:
(266 x 35 x 1.5) |
| EKIV 43 |
Płyta montażowa (stal ocynkowana), dla obudów:
(370 x 270 x 1.5) |
| FP A 43 |
Płyta czołowa (aluminiowa), dla obudów:
(268 x 368 x 1) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK08; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | - |
| Klasa palności : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| Certificate FI 40848 | |
