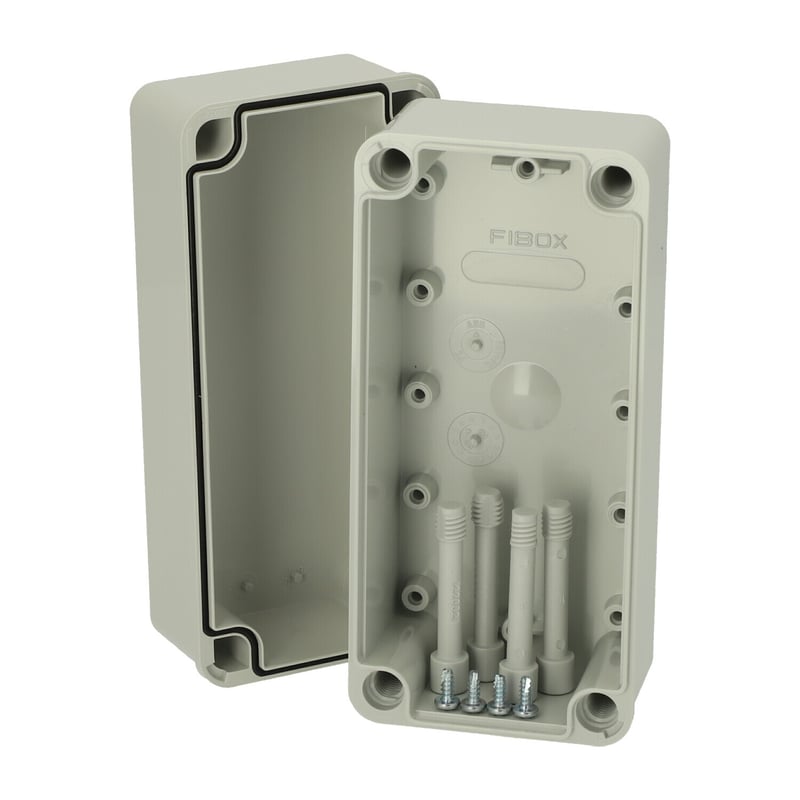

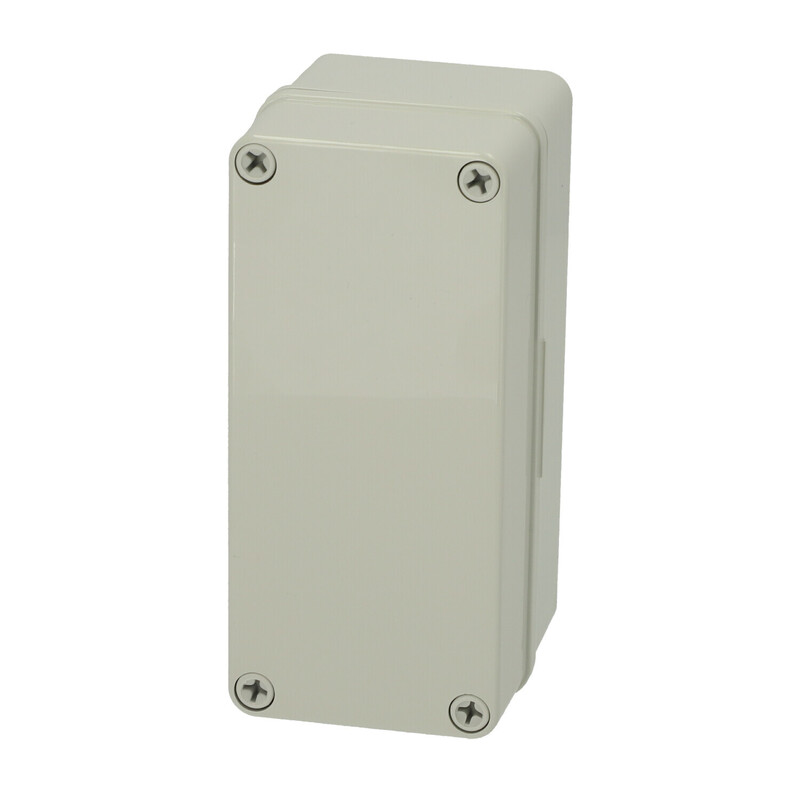

ABS D 85 G
8784308
podstawę ze śrubami do płyty montażowej/szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi.
Wymiary - 170 x 80 x 85
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
Opakowanie zbiorcze: : 8
Jednostka : Ilość sztuk
EAN : 6418074002174
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK08
Wysokość (mm) : 170
Szerokość (mm) : 80
Głębokość (mm) : 85
Materiał: : ABS
Kolor podstawy : RAL_7035
Kolor pokrywy : RAL 7035 -light grey
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -40 … 60
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK08
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Klasa palności : UL 94 HB
Próba rozżarzonego drutu: (IEC 60695): 650C
Rysunki CAD
- PICD45B.dwg
- PICD45B.dxf
- Fibox_Piccolo_D45B.x_t
- Fibox_Piccolo_D45B.zip
- PICD40C.dwg
- PICD40C.dxf
- Fibox_Piccolo_D40C.x_t
- Fibox_Piccolo_D40C.zip
- 8784308_FIBOX_Piccolo_ABS_D85G.step
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
ABS D 85 G

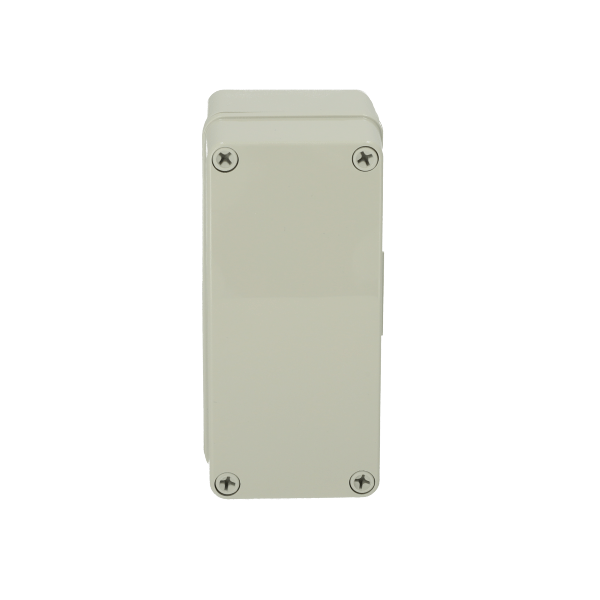

Sample image
Order symbol : ABS D 85 G
Kod produktu : 8784308
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
EAN : 6418074002174
Zawiera : podstawę ze śrubami do płyty montażowej/szyny DIN oraz pokrywę z uszczelką PUR i śrubami poliamidowymi.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 170 | 80 | 85 |
| Materiały : | |
|---|---|
| Materiał: : | ABS |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | RAL 7035 -light grey |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Akcesoria : | |
|---|---|
| DH-3 |
Szyna DIN 35, dla obudów:
(140 x 35 x 7) |
| D-MP |
Płyta montażowa (stal ocynkowana), dla obudów:
(140 x 54 x 1.5) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK08; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | - |
| Klasa palności : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| SGSFIMKO_PICC_pc | |
