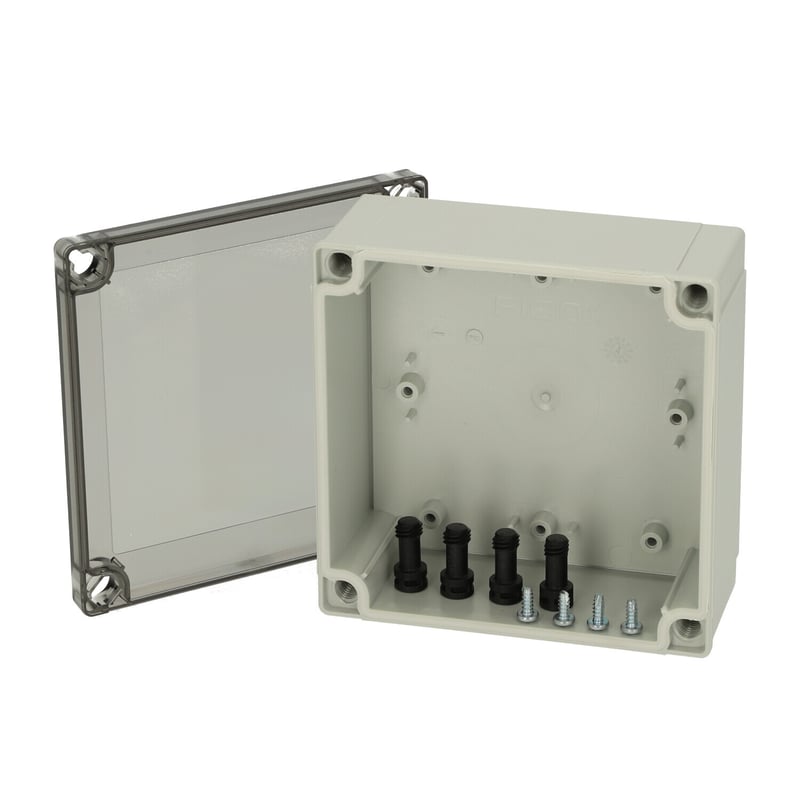

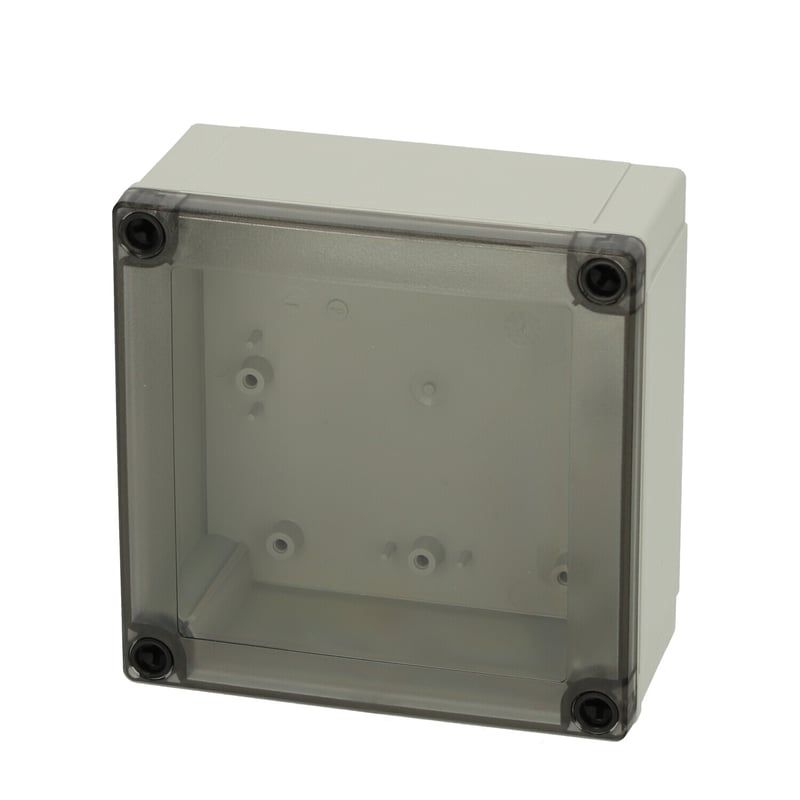

PC 125/60 HT
6011907
Podstawa z uszczelką TPE i śrubami do płyty montażowej/szyny DIN, pokrywa ze śrubami poliamidowymi.
Nazwa UL : UL PC 125/60 HT
Wymiary - 130 x 130 x 60
Opis: : Obudowa PC
Uwagi: : Pokrywa przezroczysta przyciemniana
Opakowanie zbiorcze: : 8
Jednostka : Ilość sztuk
EAN : 6418074022349
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK08
Wysokość (mm) : 130
Szerokość (mm) : 130
Głębokość (mm) : 60
Materiał: : Poliwęglan (PC)
Kolor podstawy : RAL_7035
Kolor pokrywy : Przydymiony szary
Materiał uszczelki : TPE
Temperatura °C (prace ciągła) : -40 … 80
Standards : EN 62208:2011, IEC 62208:2011
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK08
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Odporność na UV : UL 746C
Klasa palności : UL 94 V0
Próba rozżarzonego drutu: (IEC 60695): 960C
Rysunki CAD
- MII1251C.dwg
- MII1251C.dxf
- FIBOX_MNX12510C.x_t
- FIBOX_MNX12510C.zip
- MII125HB.dwg
- MII125HB.dxf
- FIBOX_MNX125HB.x_t
- FIBOX_MNX125HB.zip
- 6011907_FIBOX_MNX_PC_125_60_HT.step
- 6011907_FIBOX_MNX_PC_125_60_HT.step
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
PC 125/60 HT

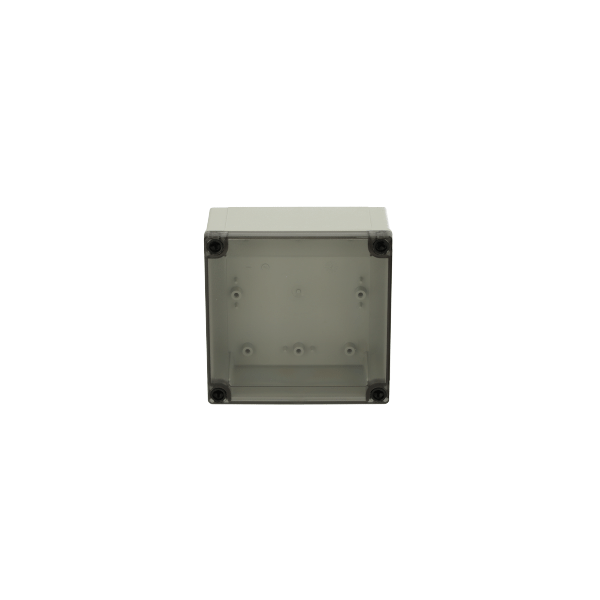

Sample image
Order symbol : PC 125/60 HT
Kod produktu : 6011907
Nazwa UL : UL PC 125/60 HT
Opis: : Obudowa PC
Uwagi: : Pokrywa przezroczysta przyciemniana
EAN : 6418074022349
Zawiera : Podstawa z uszczelką TPE i śrubami do płyty montażowej/szyny DIN, pokrywa ze śrubami poliamidowymi.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 130 | 130 | 60 |
| Materiały : | |
|---|---|
| Materiał: : | Poliwęglan (PC) |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | Przydymiony szary |
| Materiał uszczelki : | TPE |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Akcesoria : | |
|---|---|
| MIV 10 |
Szyna DIN 35, dla obudów:
(100 x 35 x 7) |
| FP 22046 |
Uchwyty do wieszania obudów
(35 x 16 x 10) |
| MIV 125 |
Płyta montażowa (stal ocynkowana), dla obudów:
(98 x 98 x 1.5) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK08; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | UL 746C |
| Klasa palności : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40847 | |
