PCT 233009
7022871
Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
Wymiary - 230 x 300 x 90
Opis: : Obudowa PC
Uwagi: : Pokrywa przezroczysta
Opakowanie zbiorcze: : 2
Jednostka : Ilość sztuk
EAN : 6418074003829
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK07 | IK08
Wysokość (mm) : 230
Szerokość (mm) : 300
Głębokość (mm) : 90
Materiał: : Poliwęglan (PC)
Kolor podstawy : RAL_7035
Kolor pokrywy : Clear transparent
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -40 … 80
Standards : EN/IEC 61439-1:2015
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK07IK08
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Odporność na UV : UL 746C
Klasa palności : UL 94 V0
Próba rozżarzonego drutu: (IEC 60695): 960C
Rysunki CAD
- FIBOX_EU233006B.step
- 233006B.dwg
- 233003C.dwg
- 233006B.dxf
- 233003C.dxf
- FIBOX_EU233003C.step
- FIBOX_EU233006B.x_t
- FIBOX_EU233003C.x_t
- FIBOX_EU233006B.zip
- FIBOX_EU233003C.zip
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
PCT 233009

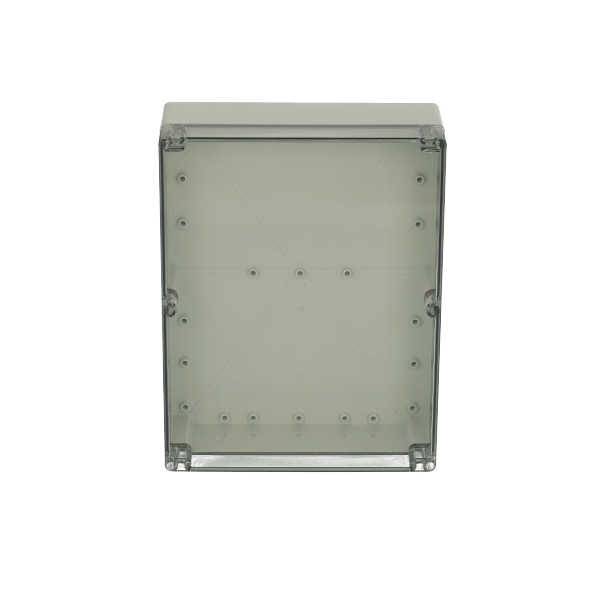

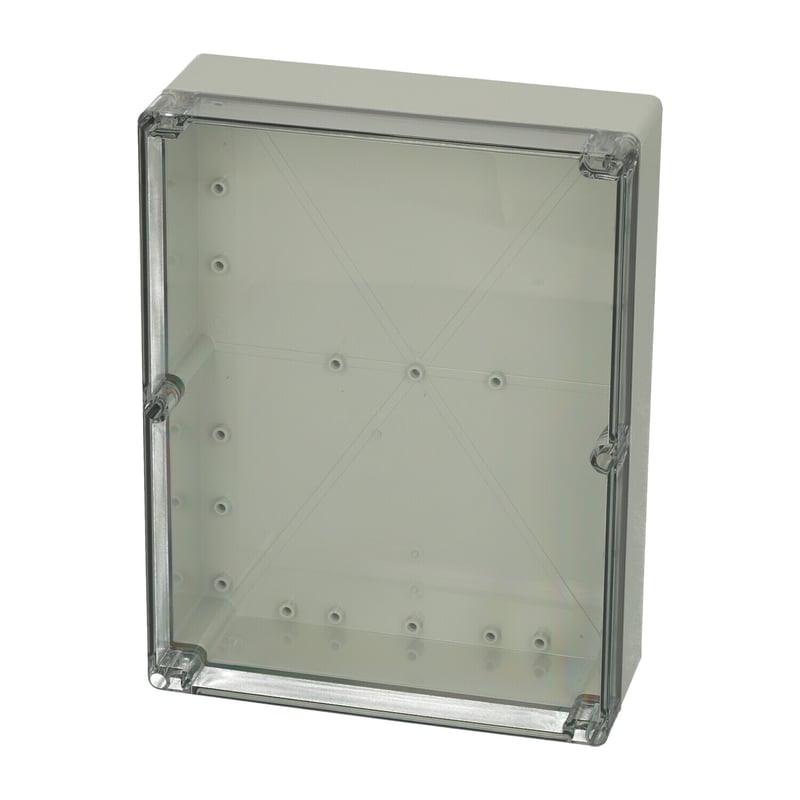

Sample image
Order symbol : PCT 233009
Kod produktu : 7022871
Opis: : Obudowa PC
Uwagi: : Pokrywa przezroczysta
EAN : 6418074003829

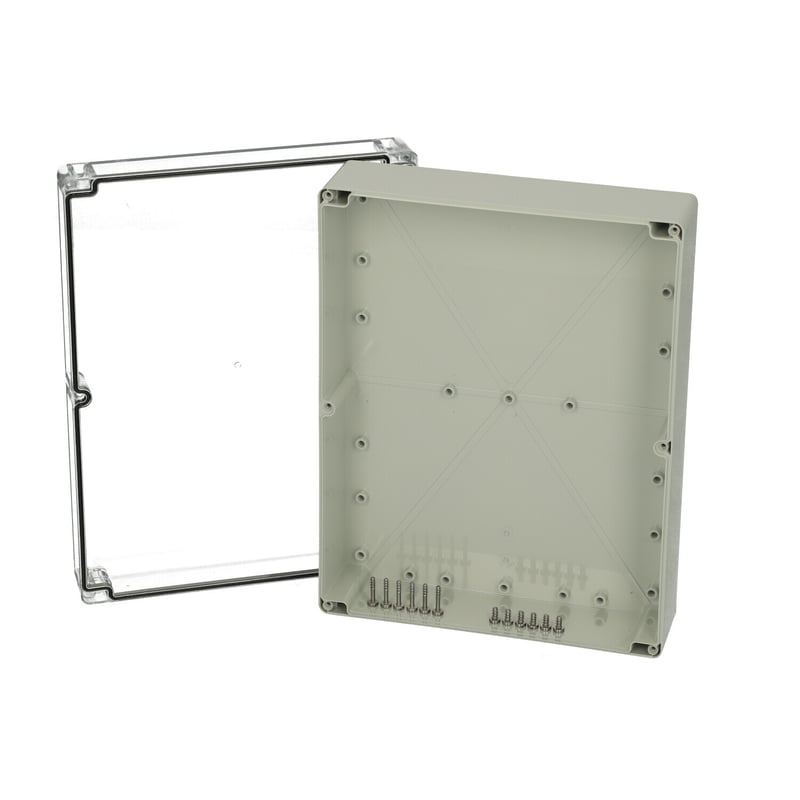

Zawiera : Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 230 | 300 | 90 |
| Materiały : | |
|---|---|
| Materiał: : | Poliwęglan (PC) |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | Clear transparent |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Akcesoria : | |
|---|---|
| TRH 1216 |
Szyna DIN 35, dla obudów:
(146 x 35 x 7) |
| TRH 2330 |
Szyna DIN 35, dla obudów:
(285 x 35 x 7) |
| TRM 0816 |
Szyna DIN 15, dla obudów:
(146 x 15 x 5) |
| TM 2330 |
Płyta montażowa (stal ocynkowana), dla obudów:
(221 x 274 x 1.5) |
| TH A |
Zestaw zawiasów szarych
(30 x 20 x 12) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK07; IK08; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | UL 746C |
| Klasa palności : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
