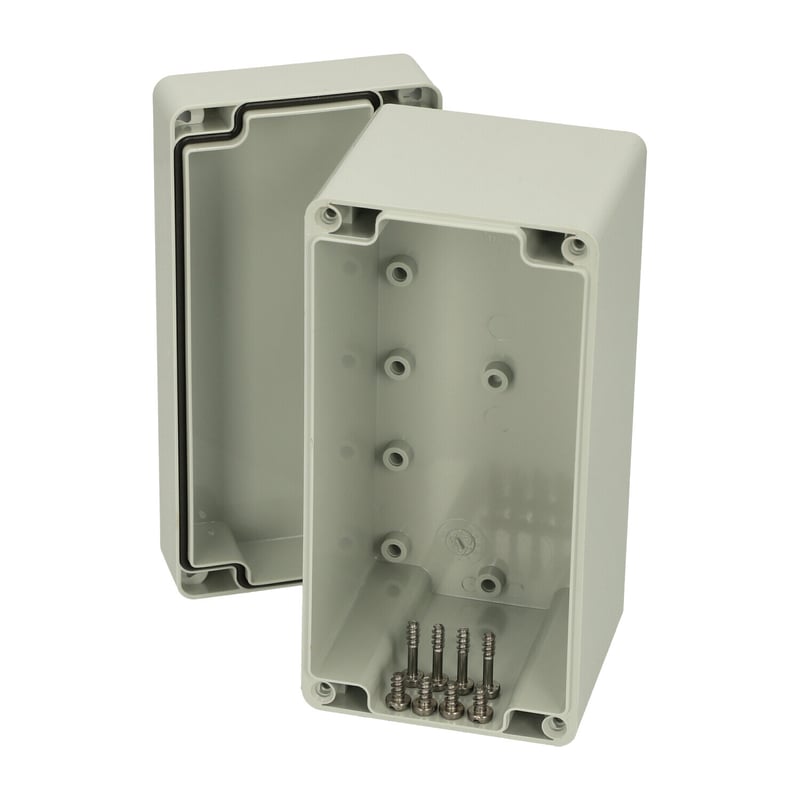

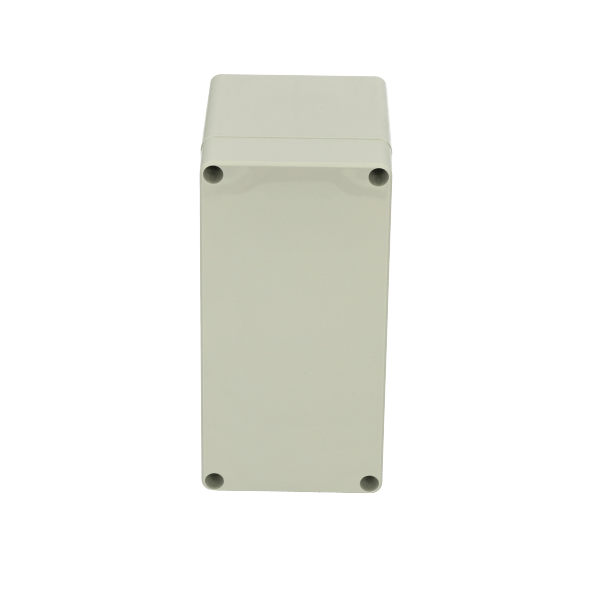

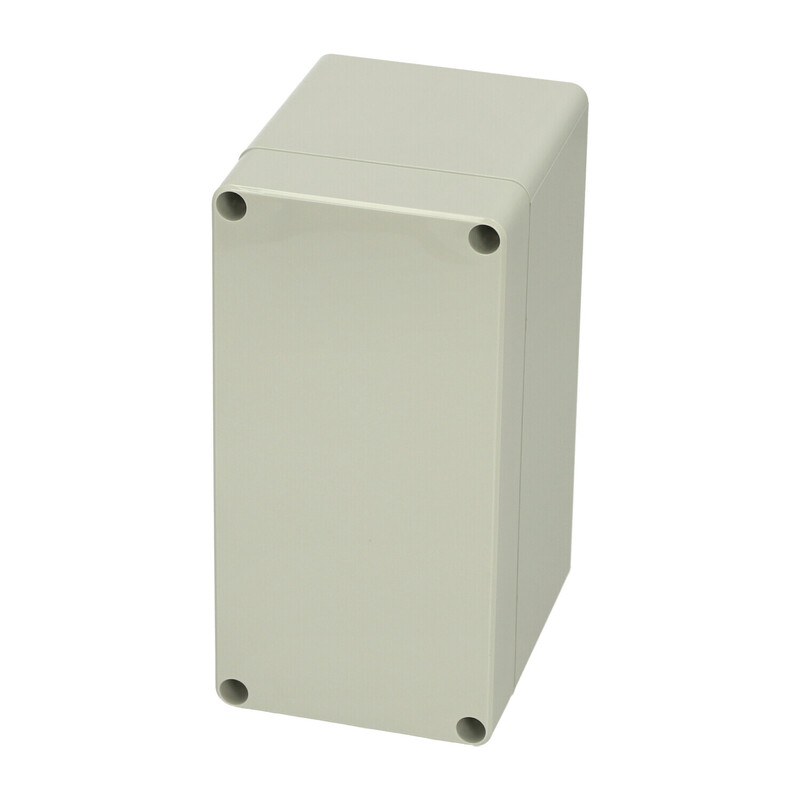

AB 081610
7083640
Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
Wymiary - 80 x 160 x 95
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
Opakowanie zbiorcze: : 8
Jednostka : Ilość sztuk
EAN : 6418074003522
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK07
Wysokość (mm) : 80
Szerokość (mm) : 160
Głębokość (mm) : 95
Materiał: : ABS
Kolor podstawy : RAL_7035
Kolor pokrywy : RAL 7035 -light grey
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -40 … 60
Standards : EN/IEC 61439-1:2015
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK07
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Klasa palności : UL 94 HB
Próba rozżarzonego drutu: (IEC 60695): 650C
Rysunki CAD
- 081603C.dwg
- 081603C.dxf
- FIBOX_EU081603C.x_t
- FIBOX_EU081603C.zip
- 081607B.dwg
- 081607B.dxf
- FIBOX_EU081607B.x_t
- FIBOX_EU081607B.zip
- FIBOX_EU081607B.step
- FIBOX_EU081603C.step
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
AB 081610
Sample image
Order symbol : AB 081610
Kod produktu : 7083640
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
EAN : 6418074003522
Zawiera : Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 80 | 160 | 95 |
| Materiały : | |
|---|---|
| Materiał: : | ABS |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | RAL 7035 -light grey |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Akcesoria : | |
|---|---|
| TRH 1216 |
Szyna DIN 35, dla obudów:
(146 x 35 x 7) |
| TRM 0816 |
Szyna DIN 15, dla obudów:
(146 x 15 x 5) |
| TM 0816 |
Płyta montażowa (stal ocynkowana), dla obudów:
(71 x 134 x 1.5) |
| TH A |
Zestaw zawiasów szarych
(30 x 20 x 12) |
| TRM 0808 |
Szyna DIN 15, dla obudów:
(68 x 15 x 5) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK07; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | - |
| Klasa palności : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
