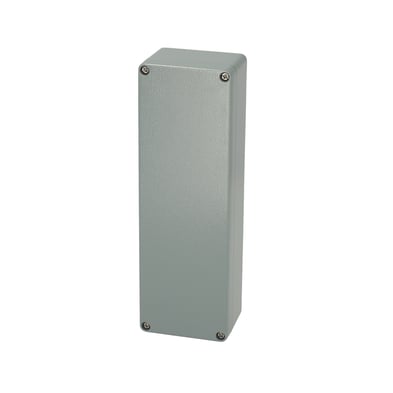

ALN 082506
7811190
Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
Nazwa UL : ALN UL 082506
Wymiary - 81 x 252 x 57
Opis: : Obudowa
Uwagi: : Aluminiowa
Opakowanie zbiorcze: : 4
Jednostka : Ilość sztuk
EAN : 6418074016096
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IP68 | IK08
Wysokość (mm) : 81
Szerokość (mm) : 252
Głębokość (mm) : 57
Materiał: : Aluminum
Kolor podstawy : RAL_7001
Kolor pokrywy : RAL 7001
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -50 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Stopień ochrony (EN 60529): IP66IP67IP68
Wytrzymałość mechaniczna (EN 62262): IK08
Produkt bez halogenowy : Tak
Odporność na UV : UL 746C
UL Type : NEMA__1_4_4X_6_12_13
Rysunki CAD
- FIBOX ALN_082504B.dwg
- FIBOX ALN_082502C.dwg
- FIBOX ALN_082502C.dxf
- FIBOX ALN_082502C.x_t
- FIBOX ALN_082502C.zip
- FIBOX ALN_082504B.step
- FIBOX ALN_082502C.step
- FIBOX ALN_082504B.x_t
- FIBOX ALN_082504B.zip
- 7811190_FIBOX_ALN082506.step
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
ALN 082506 7811190 Akcesoria
ALN 082506

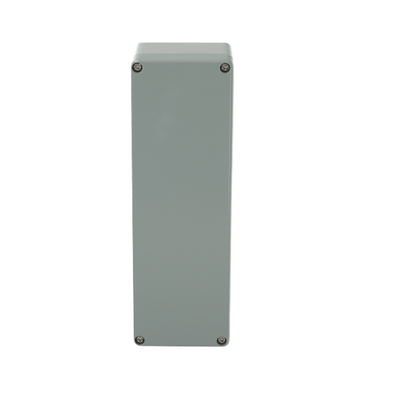

Sample image
Order symbol : ALN 082506
Kod produktu : 7811190
Nazwa UL : ALN UL 082506
Opis: : Obudowa
Uwagi: : Aluminiowa
EAN : 6418074016096
Zawiera : Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 81 | 252 | 57 |
| Materiały : | |
|---|---|
| Materiał: : | Aluminum |
| Kolor podstawy : | RAL_7001 |
| Kolor pokrywy : | RAL 7001 |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -50 … 80 |
| Akcesoria : | |
|---|---|
| ARH 26 |
Szyna DIN 35, dla obudów:
(240 x 35 x 7) |
| AM 0825 |
Płyta montażowa (stal ocynkowana), dla obudów:
(69 x 240 x 1.5) |
| MR 75003 | Śruba do tulei gwintowanej M3, dla obudów: |
| MRS 28540 |
Uchwyty do wieszania obudów, 2 szt., dla obudów:
(11 x 42 x 1) |
| ARM 0825 |
Szyna DIN 15, dla obudów:
(240 x 15 x 5) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; IP68; |
| Wytrzymałość mechaniczna (EN 62262): | IK08; |
| electrical_insulation : | Bez izolacji |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | UL 746C |
| UL Type | NEMA__1_4_4X_6_12_13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
