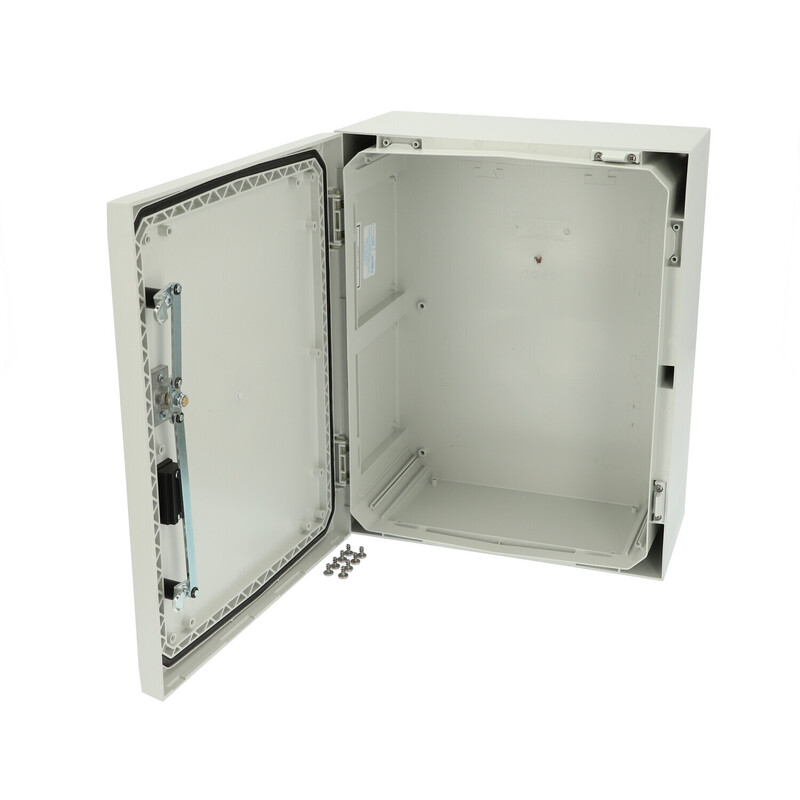

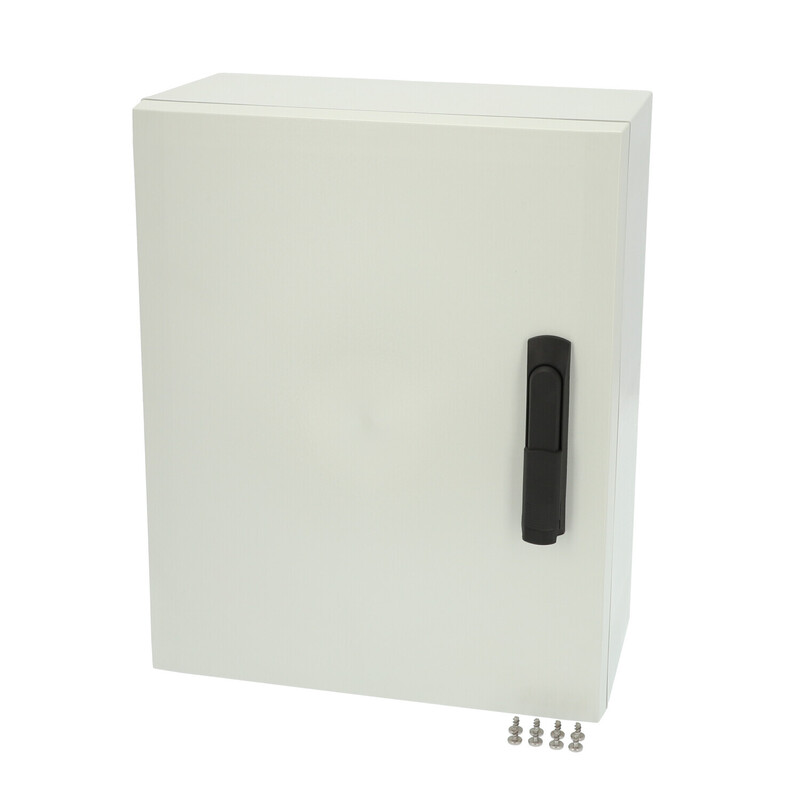

ARCA 504021S No MP
8120091N
Fond de coffret, porte avec joint PURE. Serrure double 3mm avec clef. S versions avec poignée pivotante serrure 2 points. Guide de fermeture de porte inclus pour.
Dimensions - 500 x 400 x 210
Désignation : Coffret Polycarbonate
Remarques : Porte Grise, poignée pivotante, charnières sur grand côté, sans plaque de montage
Emballage : 1
Unité : Unité
Code EAN : 6418074094995
Classification ETIM : EC000261
Indice de protection : IP65 | IK10
Longueur en mm : 500
Largeur en mm : 400
Hauteur en mm : 210
Matériau : Polycarbonate
Couleur de l'embase : RAL_7035
Couleur du couvercle : RAL 7035 -light grey
Matériau du joint : Polyuréthane
Température en °C (en utilisation continue) : -40 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Indice de protection (EN 60529): IP65
Résistance aux chocs (EN 62262): IK10
entièrement isolé : Entièrement isolé
Sans Halogène : Oui
Résistance aux UV : UL 746C
Auto-extinguibilité : UL 94 5VA
Test du fil incandescent (IEC 60695): 960C
Plans CAD
- Cabinet 504003 Cover.dwg
- Cabinet 504003 Cover.dxf
- Cabinet 504003 Cover.x_t
- Cabinet 504003 Cover.zip
- FCX_504018_B.dwg
- FCX_504018_B.dxf
- FCX_504018_B.x_t
- FCX_504018_B.zip
- 8120091N_FIBOX_ARCA_IEC_504021S_No_MP.step
Veuillez noter que nous avons besoin de votre permission pour visualiser les fichiers CAD.
ARCA 504021S No MP 8120091N Accessoires
ARCA 504021S No MP
Sample image
Order symbol : ARCA 504021S No MP
Code article : 8120091N
Désignation : Coffret Polycarbonate
Remarques : Porte Grise, poignée pivotante, charnières sur grand côté, sans plaque de montage
Code EAN : 6418074094995
Comprend : Fond de coffret, porte avec joint PURE. Serrure double 3mm avec clef. S versions avec poignée pivotante serrure 2 points. Guide de fermeture de porte inclus pour.
| Dimensions : | Hauteur | Largeur | Profondeur |
|---|---|---|---|
| mm : | 500 | 400 | 210 |
| Matériaux : | |
|---|---|
| Matériau : | Polycarbonate |
| Couleur de l'embase : | RAL_7035 |
| Couleur du couvercle : | RAL 7035 -light grey |
| Matériau du joint : | Polyuréthane |
| Températures : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Accessoires : | |
|---|---|
| IDS ARCA 5040 |
Kit de porte intérieure
(485 x 385 x 35) |
| MPX ARCA 5040 |
Platine de montage
(450 x 350 x 5) |
| MPMP ARCA 5040 |
Platine de montage multiperforée
(450 x 350 x 1.5) |
| MPP ARCA 5040 |
Platine de montage perforée
(450 x 350 x 2) |
| DRS ARCA 504021 |
Châssis et plastron isolant
(485 x 385 x 35) |
| PMK ARCA 40 |
Kit de fixation sur Poteau
(385 x 285 x 35) |
| DSP ARCA VLS |
Porte bouchon ARCA, vertical, à gauche, petite
(15 x 104 x 16) |
| MPS ARCA 5040 |
Platine de montage
(450 x 350 x 2) |
| RCS ARCA 5040 |
Toit de la pluie pour 5040
(30 x 400 x 20) |
| DSP ARCA VRS |
Porte bouchon ARCA, vertical, à droite, petite
(15 x 104 x 16) |
| Caractéristiques techniques : | |
|---|---|
| Ingress protection (EN 60529): | IP65; |
| Résistance aux chocs (EN 62262): | IK10; |
| electrical_insulation : | Entièrement isolé |
| Sans Halogène : | Oui |
| Résistance aux UV : | UL 746C |
| Auto-extinguibilité : | UL 94 5VA |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40467 | |
