CAB PCQ 404017 T
8113088
podstawę ze śrubami do płyty montażowej/szyny DIN, zatyczki narożnikowe oraz pokrywę z uszczelką PUR i śrubami CS 12137.
Wymiary - 400 x 400 x 170
Opis: : Obudowa PC
Uwagi: : Pokrywa przezroczysta
Opakowanie zbiorcze: : 1
Jednostka : Ilość sztuk
EAN : 6418074011114
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK08
Wysokość (mm) : 400
Szerokość (mm) : 400
Głębokość (mm) : 170
Materiał: : Poliwęglan (PC)
Kolor podstawy : RAL_7035
Kolor pokrywy : Przydymiony szary
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -40 … 80
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-3:2012__IEC_61439-3:2012, EN_61439-4:2013__IEC_61439-4:2012
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK08
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Odporność na UV : UL 746C
Klasa palności : UL 94 V0
Próba rozżarzonego drutu: (IEC 60695): 960C
Rysunki CAD
- EKI4404C.dwg
- EKI4404C.dxf
- Eki440b.dwg
- Eki440b.dxf
- Fibox_CAB_44B.step
- Fibox_Quick_44C.step
- Fibox_CAB_44B.x_t
- Fibox_Quick_44C.x_t
- Fibox_CAB_44B.zip
- Fibox_Quick_44C.zip
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika

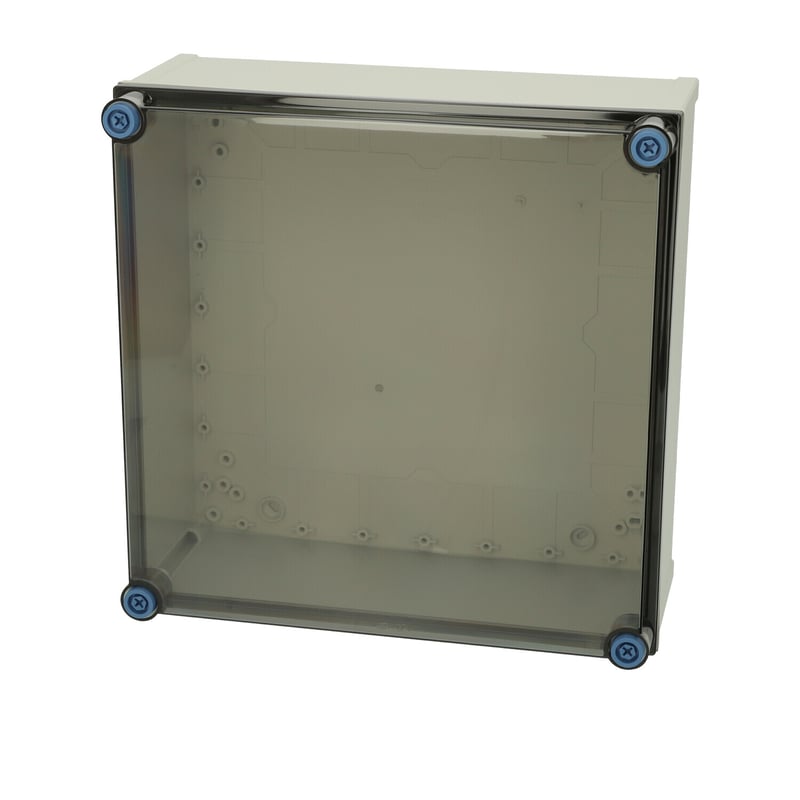

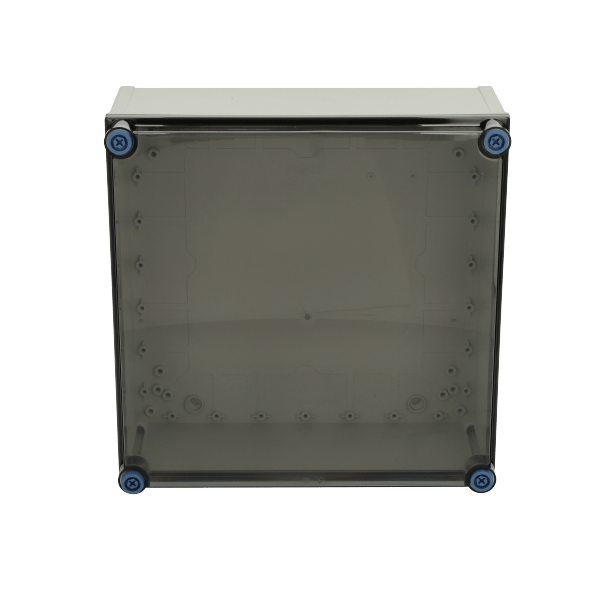

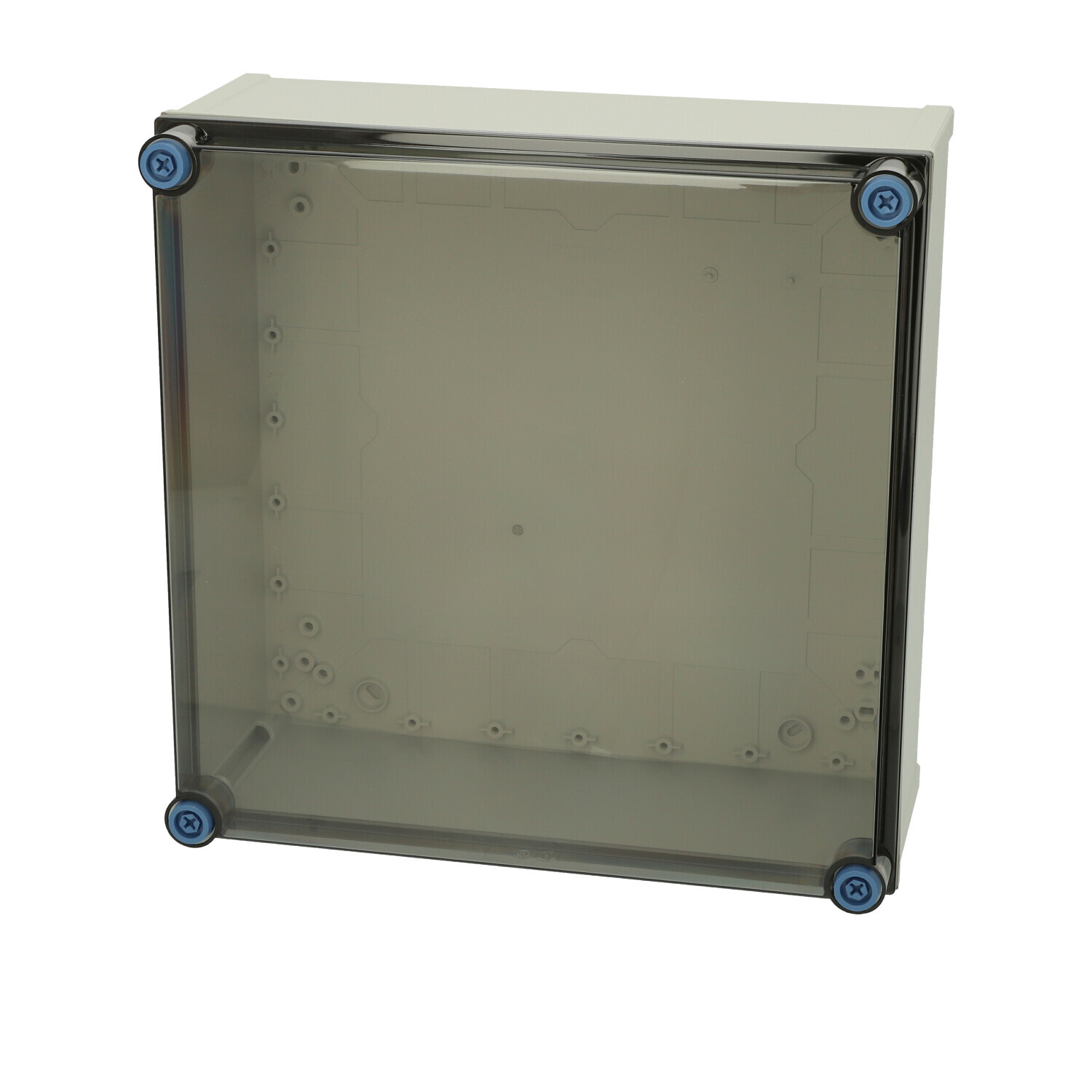

CAB PCQ 404017 T
Sample image
Order symbol : CAB PCQ 404017 T
Kod produktu : 8113088
Opis: : Obudowa PC
Uwagi: : Pokrywa przezroczysta
EAN : 6418074011114

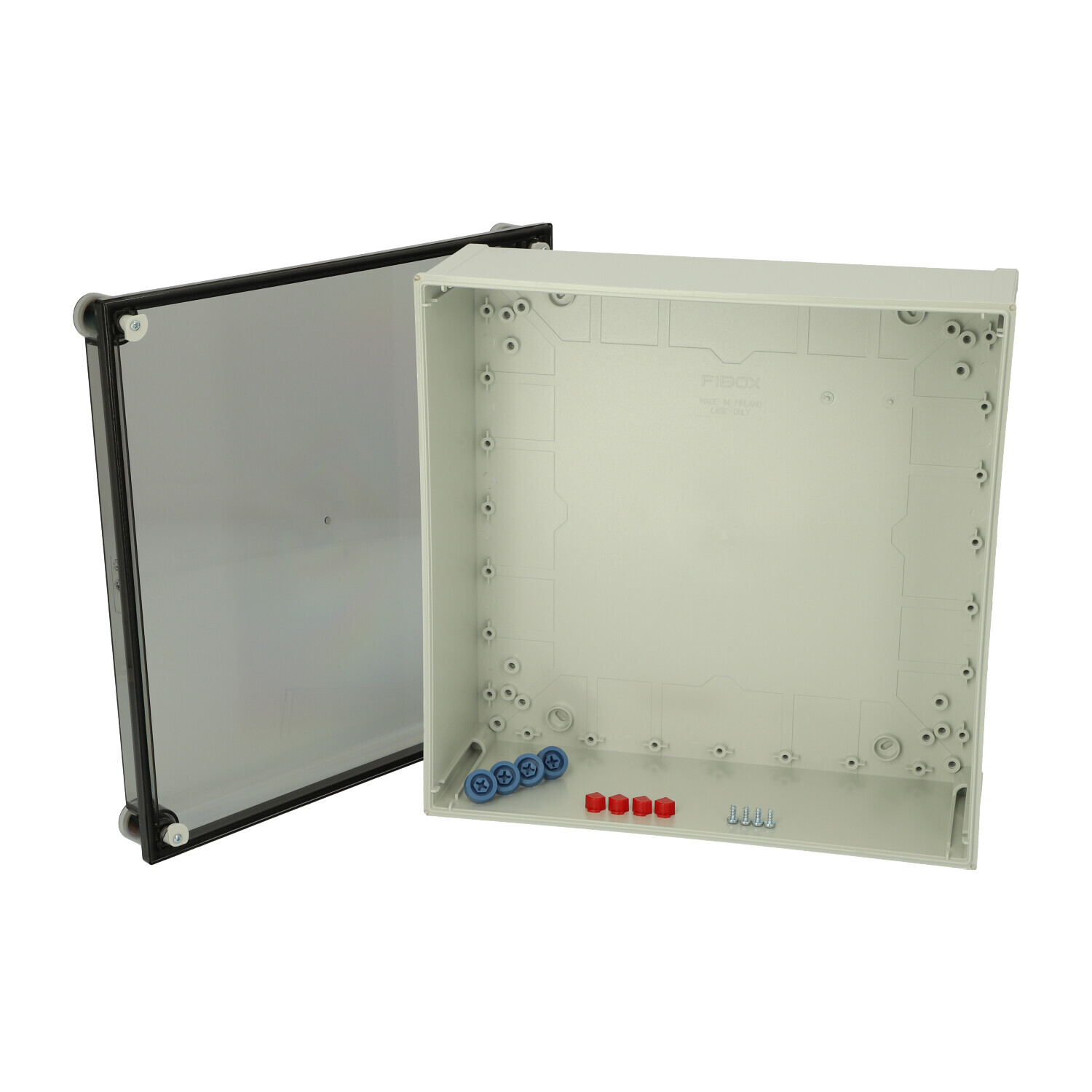

Zawiera : podstawę ze śrubami do płyty montażowej/szyny DIN, zatyczki narożnikowe oraz pokrywę z uszczelką PUR i śrubami CS 12137.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 400 | 400 | 170 |
| Materiały : | |
|---|---|
| Materiał: : | Poliwęglan (PC) |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | Przydymiony szary |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 80 |
| Akcesoria : | |
|---|---|
| PAT 12040 |
Zestaw zawiasów
(45 x 35 x 25) |
| MB 12225 AL |
Zestaw zawiasów dla
(20 x 20 x 80) |
| EKIV 37 |
Szyna DIN 35, dla obudów:
(366 x 35 x 1.5) |
| EKIV 44 |
Płyta montażowa (stal ocynkowana), dla obudów:
(370 x 370 x 1.5) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK08; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | UL 746C |
| Klasa palności : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40848 | |
