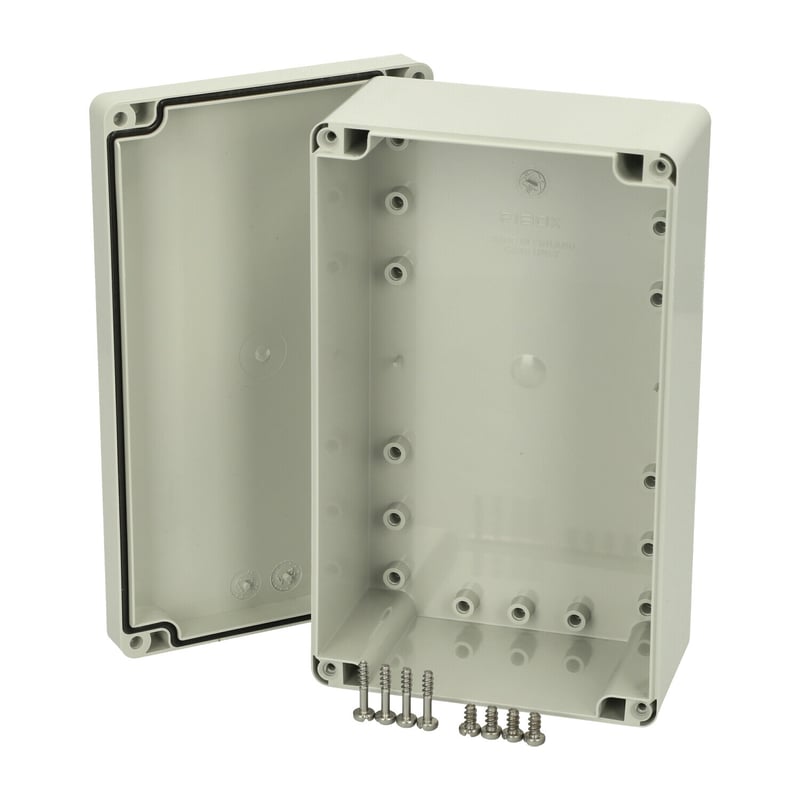

AB 122008
7083760
Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
Wymiary - 120 x 200 x 75
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
Opakowanie zbiorcze: : 4
Jednostka : Ilość sztuk
EAN : 6418074003553
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IP67 | IK07
Wysokość (mm) : 120
Szerokość (mm) : 200
Głębokość (mm) : 75
Materiał: : ABS
Kolor podstawy : RAL_7035
Kolor pokrywy : RAL 7035 -light grey
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -40 … 60
Standards : EN/IEC 61439-1:2015
Stopień ochrony (EN 60529): IP66IP67
Wytrzymałość mechaniczna (EN 62262): IK07
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Klasa palności : UL 94 HB
Próba rozżarzonego drutu: (IEC 60695): 650C
Rysunki CAD
- 122006B.dwg
- 122002C.dwg
- 122006B.dxf
- 122002C.dxf
- FIBOX_EU122006B.x_t
- FIBOX_EU122002C.x_t
- FIBOX_EU122006B.zip
- FIBOX_EU122002C.zip
- FIBOX_EU122006B.step
- FIBOX_EU122002C.step
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
AB 122008
Sample image
Order symbol : AB 122008
Kod produktu : 7083760
Opis: : Obudowa ABS
Uwagi: : Pokrywa szara
EAN : 6418074003553
Zawiera : Podstawa ze srubami do plyty montazowej/szyny DIN, pokrywa uszczelka PUR i srubami ze stali nierdzewnej.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 120 | 200 | 75 |
| Materiały : | |
|---|---|
| Materiał: : | ABS |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | RAL 7035 -light grey |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Akcesoria : | |
|---|---|
| MIV 10 |
Szyna DIN 35, dla obudów:
(100 x 35 x 7) |
| TRH 1220 |
Szyna DIN 35, dla obudów:
(186 x 35 x 7) |
| TM 1220 |
Płyta montażowa (stal ocynkowana), dla obudów:
(111 x 174 x 1.5) |
| TH A |
Zestaw zawiasów szarych
(30 x 20 x 12) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Wytrzymałość mechaniczna (EN 62262): | IK07; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | - |
| Klasa palności : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| SGSFimko_EURONORD | |
