Opis: : Obudowa
Uwagi: : Poliestrowa
Opakowanie zbiorcze: : 1
Jednostka : Ilość sztuk
EAN : 6418074004413
Kategoria ETIM: : EC000261
Stopień ochrony : IP66 | IK08
Wysokość (mm) : 160
Szerokość (mm) : 360
Głębokość (mm) : 90
Materiał: : Poliester (GRP)
Kolor podstawy : RAL_7036
Kolor pokrywy : RAL 7036
Materiał uszczelki : Poliuretan
Temperatura °C (prace ciągła) : -20 ... 95
Standards : EN/IEC 60670
Stopień ochrony (EN 60529): IP66
Wytrzymałość mechaniczna (EN 62262): IK08
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Odporność na UV : UL 746C
Klasa palności : UL 94 V0
Próba rozżarzonego drutu: (IEC 60695): 960C

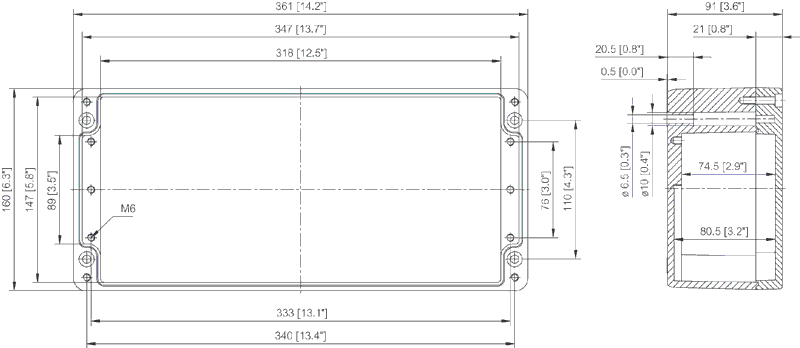

Rysunki CAD
- P1636B.dwg
- P1636C.dwg
- P1636B.dxf
- P1636C.dxf
- P1636B.x_t
- P1636C.x_t
- P1636B.zip
- P1636C.zip
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
P 163609

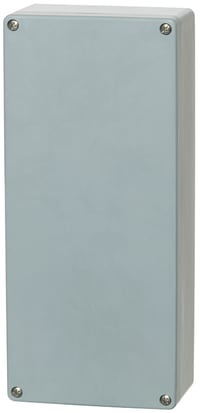

Sample image
Order symbol : P 163609
Kod produktu : 7094320
Opis: : Obudowa
Uwagi: : Poliestrowa
EAN : 6418074004413
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 160 | 360 | 90 |
| Materiały : | |
|---|---|
| Materiał: : | Poliester (GRP) |
| Kolor podstawy : | RAL_7036 |
| Kolor pokrywy : | RAL 7036 |
| Materiał uszczelki : | Poliuretan |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -20 ... 95 |
| Akcesoria : | |
|---|---|
| AM 1636 |
Płyta montażowa (stal ocynkowana), dla obudów:
(146 x 346 x 1.5) |
| MRS 28541 |
Uchwyty do wieszania obudów, 2 szt., dla obudów:
(15 x 50 x 1) |
| AM 1236 |
Płyta montażowa (stal ocynkowana), dla obudów:
(107 x 347 x 1.5) |
| ARH 36 |
Szyna DIN 35, dla obudów:
(343 x 35 x 7) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; |
| Wytrzymałość mechaniczna (EN 62262): | IK08; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | UL 746C |
| Klasa palności : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
