ABS 36/31-3
7585020
podstawę, pokrywę przedziału zaciskowego z uszczelką EPDM i śruby montażowe. Wersja -3 i -L3 dodatkowo: przezroczystą, przyciemnianą pokrywę z uszczelką PUR, zawiasami i zatrzaskiem. Wersja FC dodatkowo: panel czołowy z poliwęglanu z uszczelką PUR i śrubami.
Wymiary - 390 x 316 x 167
Opis: : Obudowa ABS
Uwagi: : z przezroczystą przyciemnianą pokrywą
Opakowanie zbiorcze: : 1
Jednostka : Ilość sztuk
EAN : 6418074056801
Kategoria ETIM: : EC000261
Stopień ochrony : IP65 | IK07
Wysokość (mm) : 390
Szerokość (mm) : 316
Głębokość (mm) : 167
Materiał: : ABS
Kolor podstawy : RAL_7035
Kolor pokrywy : Przydymiony szary
Materiał uszczelki : TPE
Temperatura °C (prace ciągła) : -40 … 60
Standards : EN 62208:2011, IEC 62208:2011
Stopień ochrony (EN 60529): IP65
Wytrzymałość mechaniczna (EN 62262): IK07
Izolacja elektryczna : Całkowita izolacja
Produkt bez halogenowy : Tak
Klasa palności : UL 94 HB
Próba rozżarzonego drutu: (IEC 60695): 650C
Rysunki CAD
- CM36313b.dwg
- CM36313b.dxf
- FIBOX_CM3631-3C.x_t
- FIBOX_CM3631-3C.zip
- FIBOX_CM3631-30_TCB.x_t
- FIBOX_CM3631-30_TCB.zip
- 7585020_FIBOX_CM36_31-3.step
Aby móc przeglądać pliki CAD wymagana jest zgoda użytkownika
ABS 36/31-3

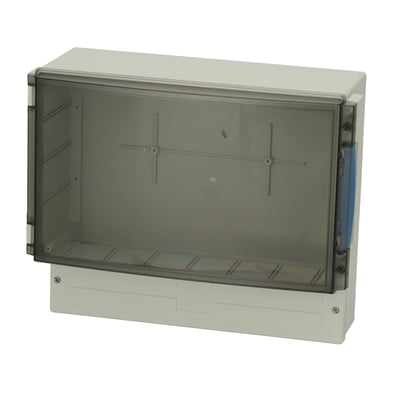

Sample image
Order symbol : ABS 36/31-3
Kod produktu : 7585020
Opis: : Obudowa ABS
Uwagi: : z przezroczystą przyciemnianą pokrywą
EAN : 6418074056801
Zawiera : podstawę, pokrywę przedziału zaciskowego z uszczelką EPDM i śruby montażowe. Wersja -3 i -L3 dodatkowo: przezroczystą, przyciemnianą pokrywę z uszczelką PUR, zawiasami i zatrzaskiem. Wersja FC dodatkowo: panel czołowy z poliwęglanu z uszczelką PUR i śrubami.
| Wymiary : | Wysokość | Szerokość | Głębokość |
|---|---|---|---|
| mm : | 390 | 316 | 167 |
| Materiały : | |
|---|---|
| Materiał: : | ABS |
| Kolor podstawy : | RAL_7035 |
| Kolor pokrywy : | Przydymiony szary |
| Materiał uszczelki : | TPE |
| Zakresy temperatur pracy: : | |
|---|---|
| Temperature °C (continuous) : | -40 … 60 |
| Akcesoria : | |
|---|---|
| FP 36/31 |
Płyta czołowa (aluminium), dla obudów:
(353 x 223 x 1) |
| MP 36/31 |
Płyta montażowa (stal ocynkowana), dla obudów:
(345 x 258 x 1) |
| Ochrona i odporność: : | |
|---|---|
| Ingress protection (EN 60529): | IP65; |
| Wytrzymałość mechaniczna (EN 62262): | IK07; |
| electrical_insulation : | Całkowita izolacja |
| Produkt bez halogenowy : | Tak |
| Odporność na UV : | - |
| Klasa palności : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| SGSFIMKO_CARDpc | |
