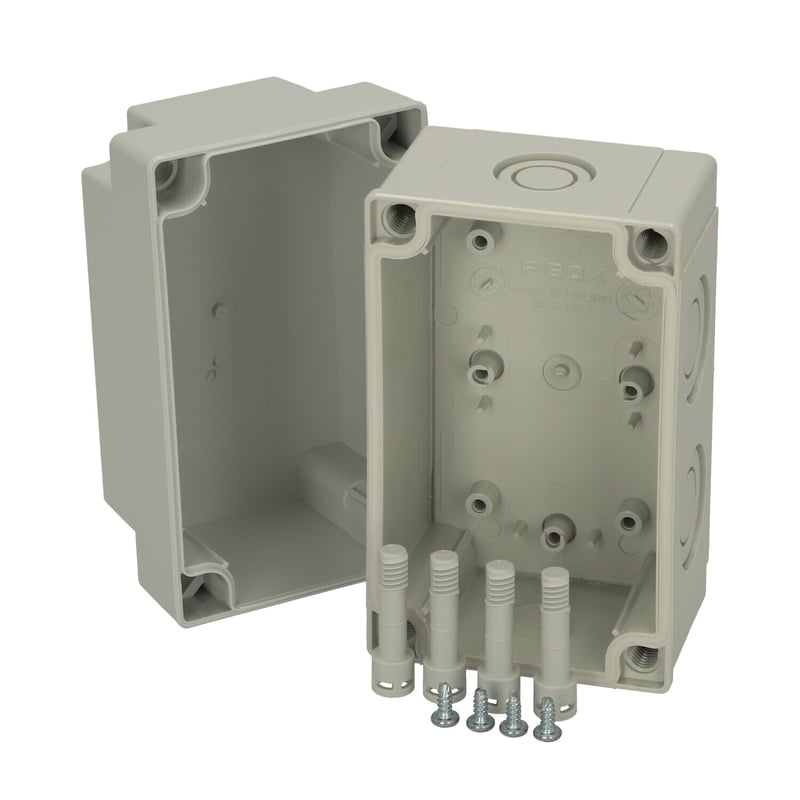

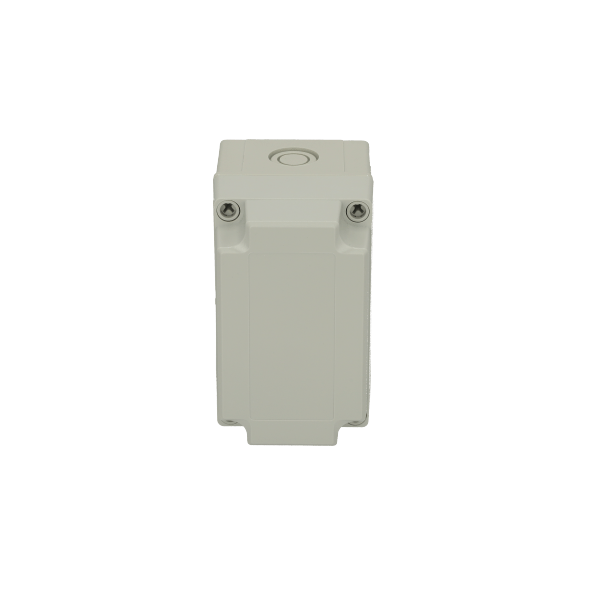

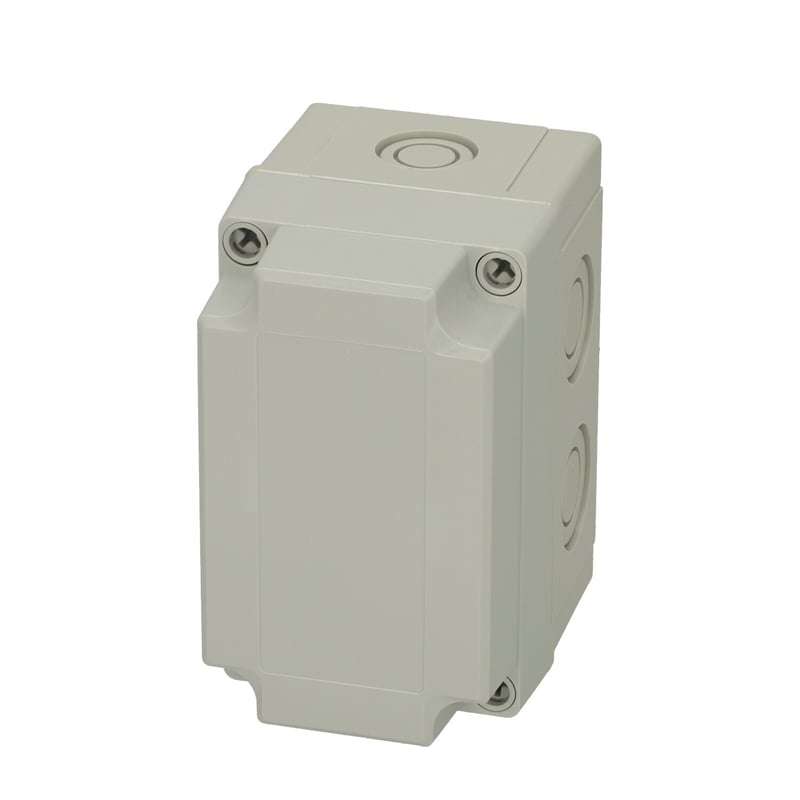

PCM 100/100 G
6016303
UL Naam : UL PCM 100/100 G
Afmetingen - 130 x 80 x 100
Beschrijving : Enclosure, PC, metric knock-outs
Opmerkingen : Grey cover
Verpakkingseenheid: : 8
Eenheid: : Stuk
EAN: : 6418074038012
SSTL Nr. : 3421632
Elektriciteitsnr. Denemarken: : 8212027022
Elektriciteitsnr. Zweden: : 2535306
ETIM: : EC000261
Beschermingsklasse (EN 60529): : IP66 | IP67 | IK08
Hoogte (mm) : 130
Breedte (mm) : 80
Diepte (mm) : 100
Hoogte (inch) : 5.12
Breedte (inch) : 3.15
Diepte (inch) : 3.94
Materiaal: : Polycarbonaat
Kleur onderbak: : RAL_7035
Kleur deksel: : RAL 7035 -light grey
Afdichtingsmateriaal: : TPE
Temperatuur °C (continu gebruik) : -40 … 80
Temperatuur °F (continu gebruik) : -40 … 175
Standards : EN 62208:2011, IEC 62208:2011
Beschermingsklasse (EN 60529): (EN 60529): IP66IP67
Slagvastheid (EN 62262): (EN 62262): IK08
Elektrische isolatie: : Volledig geïsoleerd
Halogeenvrij (DIN/VDE 0472, deel 815) : Ja
UV-bestendigheid: : UL 746C
Brandwerendheidclassificatie: : UL 94 V0
Gloeidraadtest (IEC 695-2-1): (IEC 60695): 960C
CAD-tekeningen
- MII1005C.dwg
- Mii1005c.dxf
- FIBOX_MNX10050C.x_t
- FIBOX_MNX10050C.zip
- PCM100B.dwg
- PCM100B.dxf
- FIBOX_MNXPCM100B.x_t
- FIBOX_MNXPCM100B.zip
- 6016303_FIBOX_MNX_PCM_100_100_G.step
- 6016303_FIBOX_MNX_PCM_100_100_G.step
Houd er rekening mee dat we je toestemming nodig hebben om de CAD-bestanden te bekijken.
PCM 100/100 G
Sample image
Order symbol : PCM 100/100 G
Artikelnr. : 6016303
UL Naam : UL PCM 100/100 G
Beschrijving : Enclosure, PC, metric knock-outs
Opmerkingen : Grey cover
EAN: : 6418074038012
El. number :
- Finland : 3421632
- Denemarken : 8212027022
- Zweden : 2535306
Bestaande uit : Base with TPE gasket. screws for mounting plate/DIN-rail and cover with polyamide cover screws.
| Afmetingen : | Hoogte | Breedte | Diepte |
|---|---|---|---|
| mm : | 130 | 80 | 100 |
| inch : | 5.12 | 3.15 | 3.94 |
| Materialen: : | |
|---|---|
| Materiaal: : | Polycarbonaat |
| Kleur onderbak: : | RAL_7035 |
| Kleur deksel: : | RAL 7035 -light grey |
| Afdichtingsmateriaal: : | TPE |
| Temperatuurbereik : | |
|---|---|
| Temperatuur °C (korte termijn) : | -40 … 120 |
| Temperature °C (continuous) : | -40 … 80 |
| Temperatuur °F (korte termijn) : | -40 … 250 |
| Temperature °F (continuous) : | -40 … 175 |
| Accessoires : | |
|---|---|
| MIV 10 |
DIN-rail 35
(100 x 35 x 7) |
| MIV 5 |
DIN-rail 35
(50 x 35 x 7) |
| MIV 100 |
Montageplaat (Gegalvaniseerd staal)
(98 x 48 x 1.5) |
| FP 22046 |
Wandbevestigingsogen set
(35 x 16 x 10) |
| Classificatie: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Slagvastheid (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Volledig geïsoleerd |
| Halogeenvrij (DIN/VDE 0472, deel 815) : | Ja |
| UV-bestendigheid: : | UL 746C |
| Brandwerendheidclassificatie: : | UL 94 V0 |
| Glow Wire Test (IEC 695-2-1) °C : | 960C |
| Certificates : | |
|---|---|
| Certificate FI 40847 | |
