Beschrijving : Enclosure, ABS
Opmerkingen : Smoked transparent hinged cover
Verpakkingseenheid: : 4
Eenheid: : Stuk
EAN: : 6418074056764
SSTL Nr. : 3438241
Elektriciteitsnr. Denemarken: : 8212016758
Elektriciteitsnr. Zweden: : 2508196
ETIM: : EC000261
Beschermingsklasse (EN 60529): : IP65 | IK07
Hoogte (mm) : 188
Breedte (mm) : 160
Diepte (mm) : 106
Hoogte (inch) : 7.4
Breedte (inch) : 6.3
Diepte (inch) : 4.17
Materiaal: : ABS
Kleur onderbak: : RAL_7035
Kleur deksel: : Rookkleurig transparant
Afdichtingsmateriaal: : TPE
Temperatuur °C (continu gebruik) : -40 … 60
Temperatuur °F (continu gebruik) : -40 … 140
Standards : EN 62208:2011, IEC 62208:2011
Beschermingsklasse (EN 60529): (EN 60529): IP65
Slagvastheid (EN 62262): (EN 62262): IK07
Elektrische isolatie: : Volledig geïsoleerd
Halogeenvrij (DIN/VDE 0472, deel 815) : Ja
Brandwerendheidclassificatie: : UL 94 HB
Gloeidraadtest (IEC 695-2-1): (IEC 60695): 650C
CAD-tekeningen
- FIBOX_CM1716-3C.x_t
- FIBOX_CM1716-3C.zip
- CM1716L3b.dwg
- CM1716L3b.dxf
- FIBOX_CM1716-30LB.zip
- 7585105_FIBOX_CM17_16-3L.step
Houd er rekening mee dat we je toestemming nodig hebben om de CAD-bestanden te bekijken.

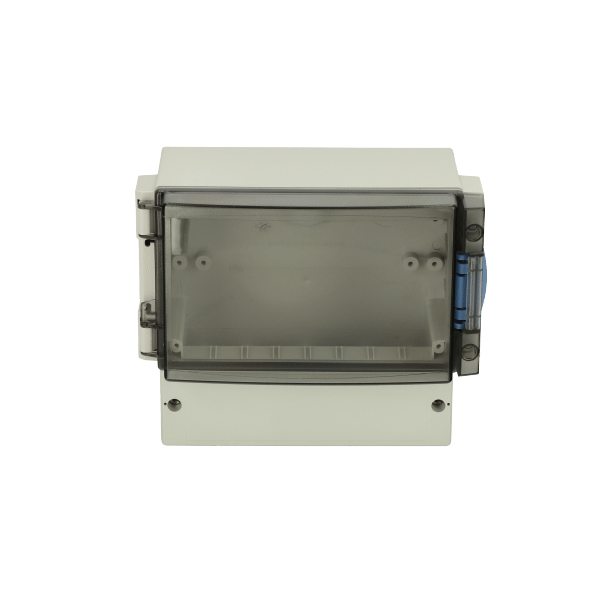

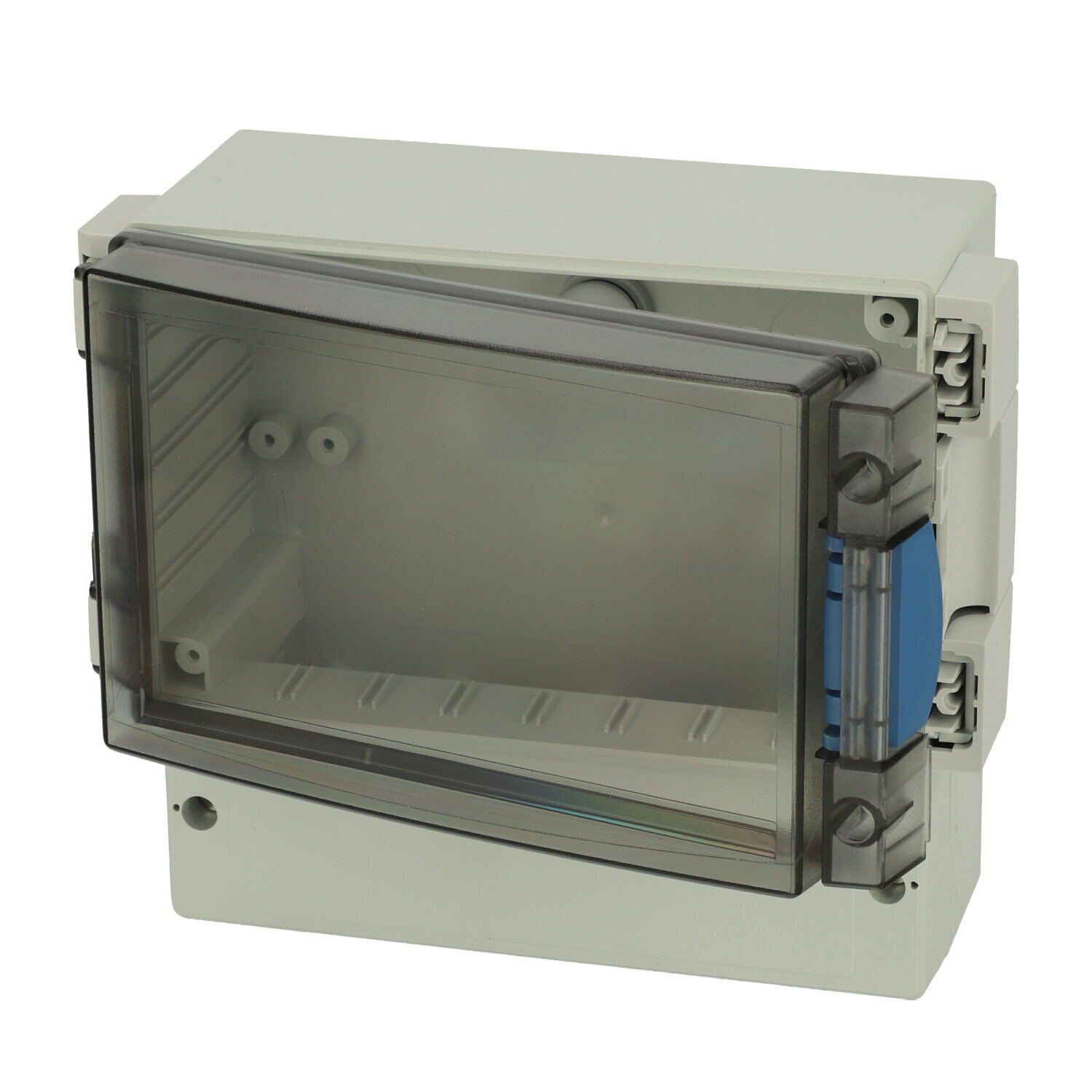

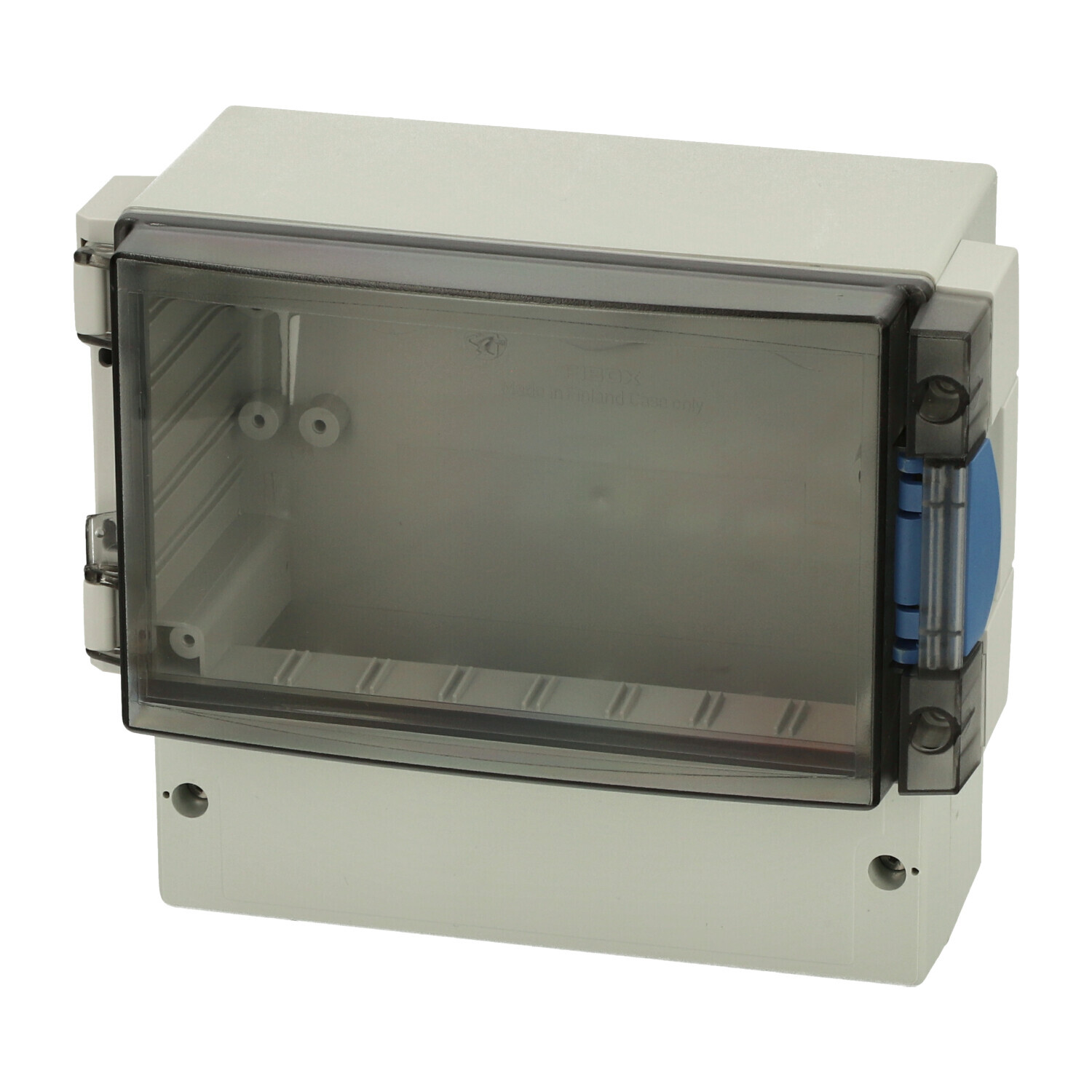

ABS 17/16-L3
Sample image
Order symbol : ABS 17/16-L3
Artikelnr. : 7585105
Beschrijving : Enclosure, ABS
Opmerkingen : Smoked transparent hinged cover
EAN: : 6418074056764
El. number :
- Finland : 3438241
- Denemarken : 8212016758
- Zweden : 2508196
Bestaande uit : Base. terminal compartment cover with EPDM gasket and screws for mounting plate/DIN-rail. -3 and -L3 versions: Transparent cover with PUR gasket. hinges. locking devices, FC version: Closed PC frame front plate with PUR gasket and cover screws.
| Afmetingen : | Hoogte | Breedte | Diepte |
|---|---|---|---|
| mm : | 188 | 160 | 106 |
| inch : | 7.4 | 6.3 | 4.17 |
| Materialen: : | |
|---|---|
| Materiaal: : | ABS |
| Kleur onderbak: : | RAL_7035 |
| Kleur deksel: : | Rookkleurig transparant |
| Afdichtingsmateriaal: : | TPE |
| Temperatuurbereik : | |
|---|---|
| Temperatuur °C (korte termijn) : | -40 … 80 |
| Temperature °C (continuous) : | -40 … 60 |
| Temperatuur °F (korte termijn) : | -40 … 175 |
| Temperature °F (continuous) : | -40 … 140 |
| Accessoires : | |
|---|---|
| FP 17/16 | Aluminium frontplaat (Cardmaster) |
| MP 17/16 |
Montageplaat
(136 x 133 x 1) |
| FC PC 17/16 |
Frontplaatdeksel PC • ondoorzichtig grijs
(166 x 106 x 16) |
| Classificatie: : | |
|---|---|
| Ingress protection (EN 60529): | IP65; |
| Slagvastheid (EN 62262): (EN 62262): | IK07; |
| electrical_insulation : | Volledig geïsoleerd |
| Halogeenvrij (DIN/VDE 0472, deel 815) : | Ja |
| UV-bestendigheid: : | - |
| Brandwerendheidclassificatie: : | UL 94 HB |
| Glow Wire Test (IEC 695-2-1) °C : | 650C |
| Certificates : | |
|---|---|
| SGSFIMKO_CARDpc | |
