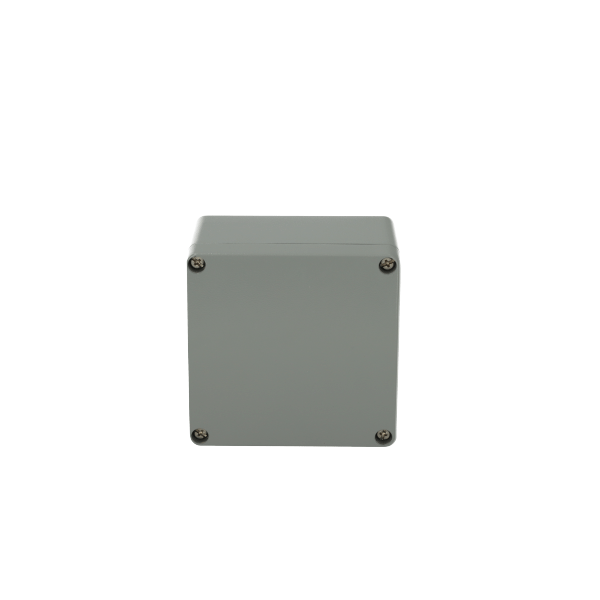

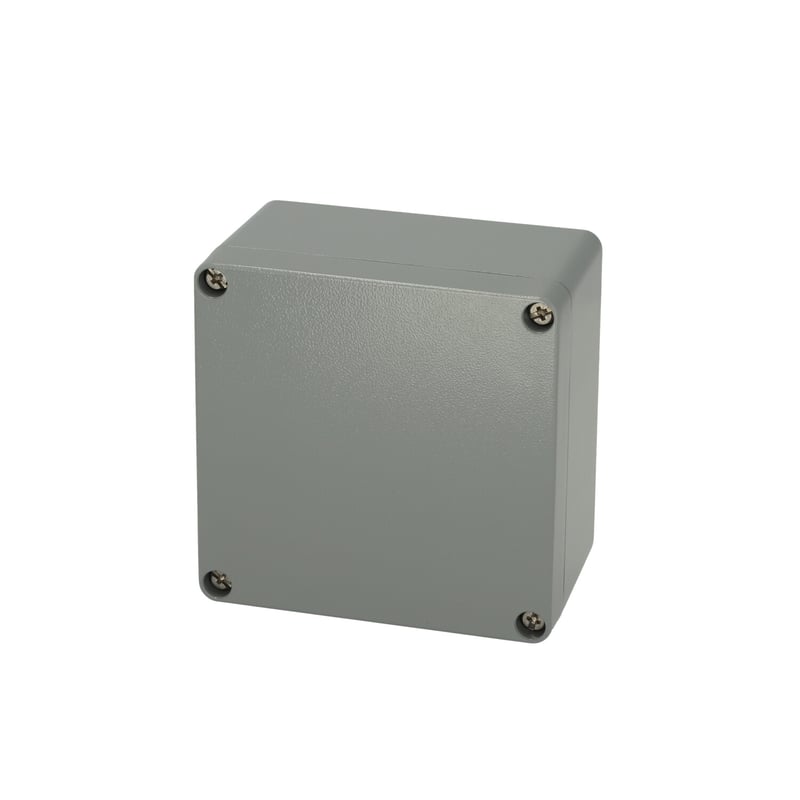

ALN 161609
7811270
UL Naam : ALN UL 161609
Afmetingen - 162 x 163 x 91
Beschrijving : Enclosure, aluminium
Opmerkingen : Aluminium
Verpakkingseenheid: : 1
Eenheid: : Stuk
EAN: : 6418074016126
SSTL Nr. : 3420051
Elektriciteitsnr. Denemarken: : 8212045716
Elektriciteitsnr. Zweden: : 2500916
ETIM: : EC000261
Beschermingsklasse (EN 60529): : IP66 | IP67 | IK08
Hoogte (mm) : 162
Breedte (mm) : 163
Diepte (mm) : 91
Hoogte (inch) : 6.38
Breedte (inch) : 6.42
Diepte (inch) : 3.58
Materiaal: : Aluminum
Kleur onderbak: : RAL_7001
Kleur deksel: : RAL 7001
Afdichtingsmateriaal: : Polyurethaan
Temperatuur °C (continu gebruik) : -50 … 80
Temperatuur °F (continu gebruik) : -60 … 175
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Beschermingsklasse (EN 60529): (EN 60529): IP66IP67
Slagvastheid (EN 62262): (EN 62262): IK08
Halogeenvrij (DIN/VDE 0472, deel 815) : Ja
UV-bestendigheid: : UL 746C
UL Type : NEMA__1_4_4X_6_12_13

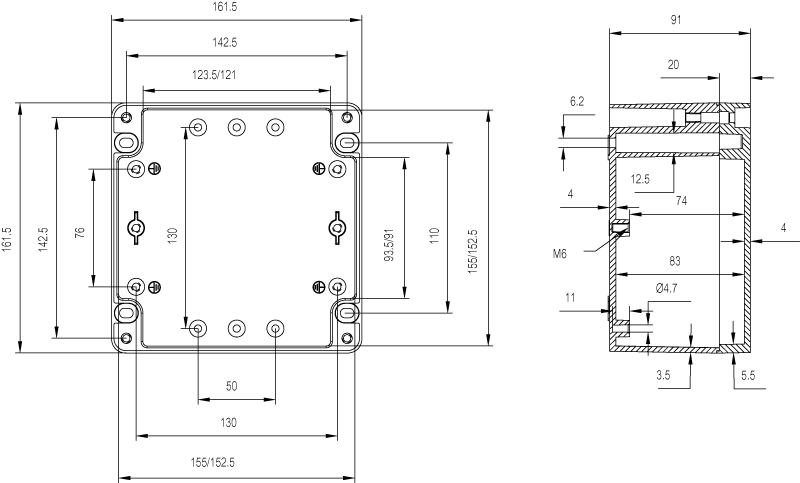

CAD-tekeningen
- ALN161607B.dwg
- ALN161602C.dwg
- ALN161607B.dxf
- ALN161602C.dxf
- FIBOX ALN_161607B.stp
- FIBOX ALN_161602C.stp
- FIBOX ALN_161607B.x_t
- FIBOX ALN_161602C.x_t
- FIBOX ALN_161607B.zip
- FIBOX ALN_161602C.zip
- 7811270_FIBOX_ALN161609.step
Houd er rekening mee dat we je toestemming nodig hebben om de CAD-bestanden te bekijken.
ALN 161609
Sample image
Order symbol : ALN 161609
Artikelnr. : 7811270
UL Naam : ALN UL 161609
Beschrijving : Enclosure, aluminium
Opmerkingen : Aluminium
EAN: : 6418074016126
El. number :
- Finland : 3420051
- Denemarken : 8212045716
- Zweden : 2500916

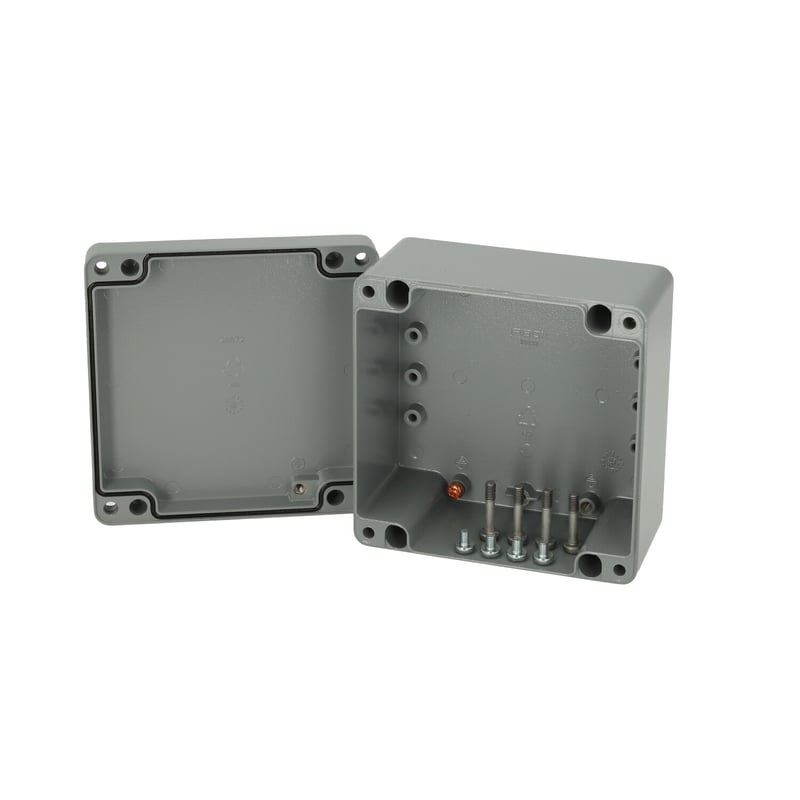

Bestaande uit : Base with screws for mounting plate/DIN-rail. cover with PUR gasket and stainless steel cover screws.
| Afmetingen : | Hoogte | Breedte | Diepte |
|---|---|---|---|
| mm : | 162 | 163 | 91 |
| inch : | 6.38 | 6.42 | 3.58 |
| Materialen: : | |
|---|---|
| Materiaal: : | Aluminum |
| Kleur onderbak: : | RAL_7001 |
| Kleur deksel: : | RAL 7001 |
| Afdichtingsmateriaal: : | Polyurethaan |
| Temperatuurbereik : | |
|---|---|
| Temperatuur °C (korte termijn) : | -50 … 120 |
| Temperature °C (continuous) : | -50 … 80 |
| Temperatuur °F (korte termijn) : | -60 … 285 |
| Temperature °F (continuous) : | -60 … 175 |
| Accessoires : | |
|---|---|
| ARH 16 |
DIN-rail 35
(140 x 35 x 7) |
| ARM 0615 |
DIN-rail 15
(140 x 15 x 5) |
| AM 1616 |
Montageplaat
(146 x 146 x 1.5) |
| MR 75005 | Selftapping taptite screw M5, for enclosures: |
| MRS 28541 |
Ogenset voor wandbevestiging (2 stuks)
(15 x 50 x 1) |
| Classificatie: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Slagvastheid (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Niet geïsoleerd |
| Halogeenvrij (DIN/VDE 0472, deel 815) : | Ja |
| UV-bestendigheid: : | UL 746C |
| UL Type | NEMA__1_4_4X_6_12_13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
