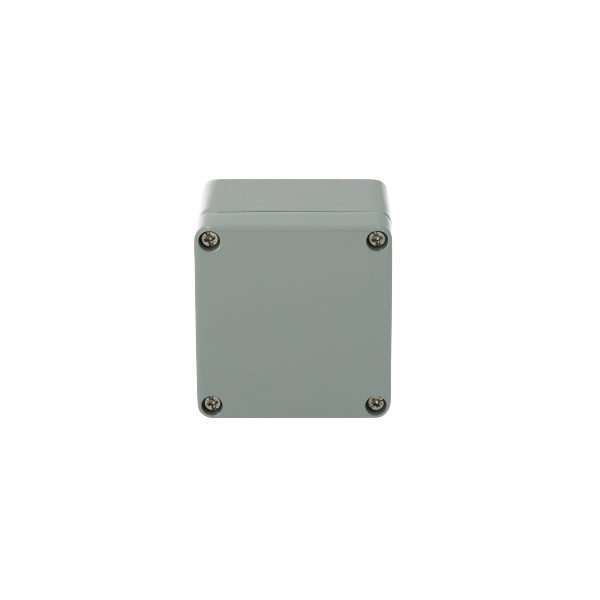

ALN 080806
7811130
UL Naam : ALN UL 080806
Afmetingen - 82 x 77 x 57
Beschrijving : Enclosure, aluminium
Opmerkingen : Recommended torques: Mounting screws 2Nm, Cover screws 2Nm, Earthing screws 2Nm
Verpakkingseenheid: : 4
Eenheid: : Stuk
EAN: : 6418074016065
SSTL Nr. : 3420044
Elektriciteitsnr. Denemarken: : 8212045648
Elektriciteitsnr. Zweden: : 2500906
ETIM: : EC000261
Beschermingsklasse (EN 60529): : IP66 | IP67 | IK08
Hoogte (mm) : 82
Breedte (mm) : 77
Diepte (mm) : 57
Hoogte (inch) : 3.23
Breedte (inch) : 3.03
Diepte (inch) : 2.24
Materiaal: : Aluminum
Kleur onderbak: : RAL_7001
Kleur deksel: : RAL 7001
Afdichtingsmateriaal: : Polyurethaan
Temperatuur °C (continu gebruik) : -50 … 80
Temperatuur °F (continu gebruik) : -60 … 175
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Beschermingsklasse (EN 60529): (EN 60529): IP66IP67
Slagvastheid (EN 62262): (EN 62262): IK08
Halogeenvrij (DIN/VDE 0472, deel 815) : Ja
UV-bestendigheid: : UL 746C
UL Type : NEMA__1_4_4X_6_12_13
CAD-tekeningen
- ALN080804B.dwg
- ALN080802C.dwg
- ALN080804B.dxf
- FIBOX ALN_080802C.x_t
- FIBOX ALN_080804B.zip
- FIBOX ALN_080802C.zip
- ALN080802C.dxf
- FIBOX ALN_080804B.stp
- FIBOX ALN_080802C.stp
- FIBOX ALN_080804B.x_t
- 7811130_FIBOX_ALN080806.step
Houd er rekening mee dat we je toestemming nodig hebben om de CAD-bestanden te bekijken.
ALN 080806
Sample image
Order symbol : ALN 080806
Artikelnr. : 7811130
UL Naam : ALN UL 080806
Beschrijving : Enclosure, aluminium
Opmerkingen : Recommended torques: Mounting screws 2Nm, Cover screws 2Nm, Earthing screws 2Nm
EAN: : 6418074016065
El. number :
- Finland : 3420044
- Denemarken : 8212045648
- Zweden : 2500906

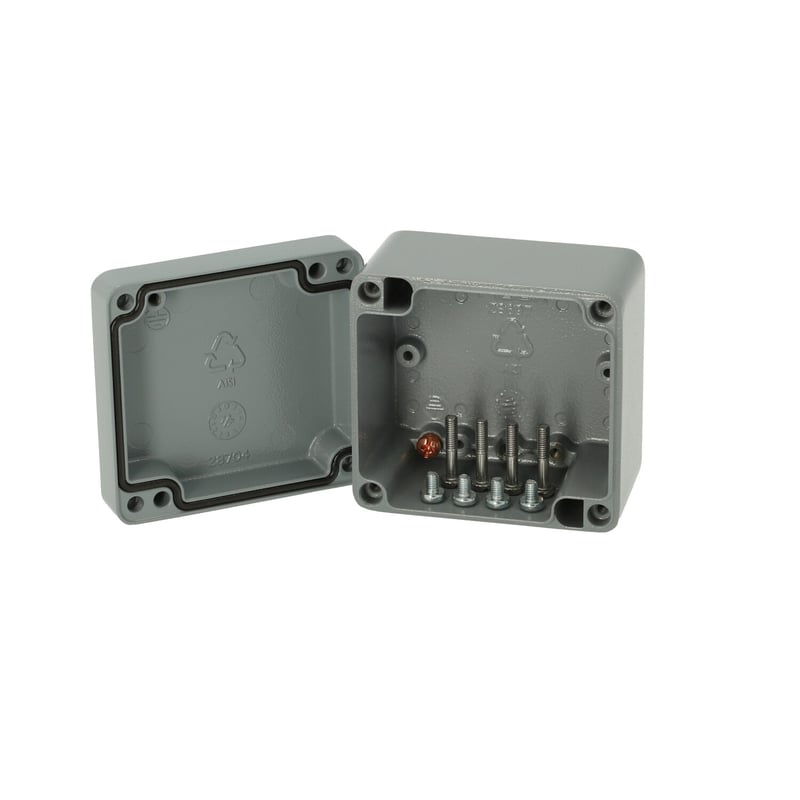

Bestaande uit : Base with screws for mounting plate/DIN-rail. cover with PUR gasket and stainless steel cover screws. 2 grounding screws with washers assembled.
| Afmetingen : | Hoogte | Breedte | Diepte |
|---|---|---|---|
| mm : | 82 | 77 | 57 |
| inch : | 3.23 | 3.03 | 2.24 |
| Materialen: : | |
|---|---|
| Materiaal: : | Aluminum |
| Kleur onderbak: : | RAL_7001 |
| Kleur deksel: : | RAL 7001 |
| Afdichtingsmateriaal: : | Polyurethaan |
| Temperatuurbereik : | |
|---|---|
| Temperatuur °C (korte termijn) : | -50 … 120 |
| Temperature °C (continuous) : | -50 … 80 |
| Temperatuur °F (korte termijn) : | -60 … 285 |
| Temperature °F (continuous) : | -60 … 175 |
| Accessoires : | |
|---|---|
| AM 0808 |
Montageplaat
(69 x 64 x 1.5) |
| MR 75003 | Selftapping taptite screw M3, for enclosures: |
| MRS 28540 |
Ogenset voor wandbevestiging (2 stuks)
(11 x 42 x 1) |
| ARM 0808 |
DIN-rail 15
(65 x 15 x 5) |
| TRM 0808 |
DIN-rail 15
(68 x 15 x 5) |
| Classificatie: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; |
| Slagvastheid (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Niet geïsoleerd |
| Halogeenvrij (DIN/VDE 0472, deel 815) : | Ja |
| UV-bestendigheid: : | UL 746C |
| UL Type | NEMA__1_4_4X_6_12_13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
