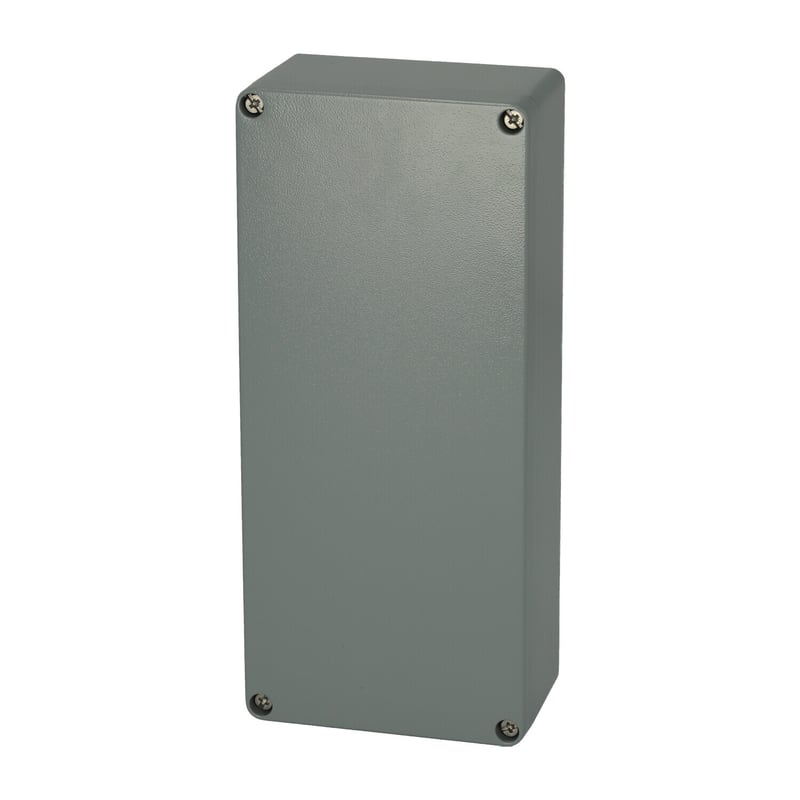

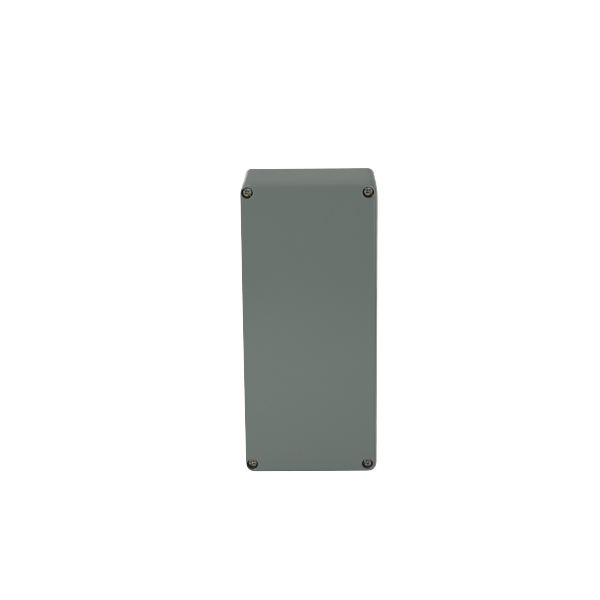

ALN 163609
7811310
UL Naam : ALN UL 163609
Afmetingen - 160 x 360 x 90
Beschrijving : Enclosure, aluminium
Opmerkingen : Aluminium
Verpakkingseenheid: : 1
Eenheid: : Stuk
EAN: : 6418074016140
SSTL Nr. : 3420053
Elektriciteitsnr. Denemarken: : 8212045732
Elektriciteitsnr. Zweden: : 2500920
ETIM: : EC000261
Beschermingsklasse (EN 60529): : IP66 | IP67 | IP68 | IK08
Hoogte (mm) : 160
Breedte (mm) : 360
Diepte (mm) : 90
Hoogte (inch) : 6.3
Breedte (inch) : 14.17
Diepte (inch) : 3.54
Materiaal: : Aluminum
Kleur onderbak: : RAL_7001
Kleur deksel: : RAL 7001
Afdichtingsmateriaal: : Polyurethaan
Temperatuur °C (continu gebruik) : -50 … 80
Temperatuur °F (continu gebruik) : -60 … 175
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Beschermingsklasse (EN 60529): (EN 60529): IP66IP67IP68
Slagvastheid (EN 62262): (EN 62262): IK08
Halogeenvrij (DIN/VDE 0472, deel 815) : Ja
UV-bestendigheid: : UL 746C
UL Type : NEMA__1_4_4X_6_12_13
CAD-tekeningen
- ALN163607B.dwg
- ALN163602C.dwg
- ALN163607B.dxf
- ALN163602C.dxf
- FIBOX ALN_163607B.stp
- FIBOX ALN_163602C.stp
- FIBOX ALN_163607B.x_t
- FIBOX ALN_163602C.x_t
- FIBOX ALN_163607B.zip
- FIBOX ALN_163602C.zip
- 7811310_FIBOX_ALN163609.step
Houd er rekening mee dat we je toestemming nodig hebben om de CAD-bestanden te bekijken.
ALN 163609
Sample image
Order symbol : ALN 163609
Artikelnr. : 7811310
UL Naam : ALN UL 163609
Beschrijving : Enclosure, aluminium
Opmerkingen : Aluminium
EAN: : 6418074016140
El. number :
- Finland : 3420053
- Denemarken : 8212045732
- Zweden : 2500920

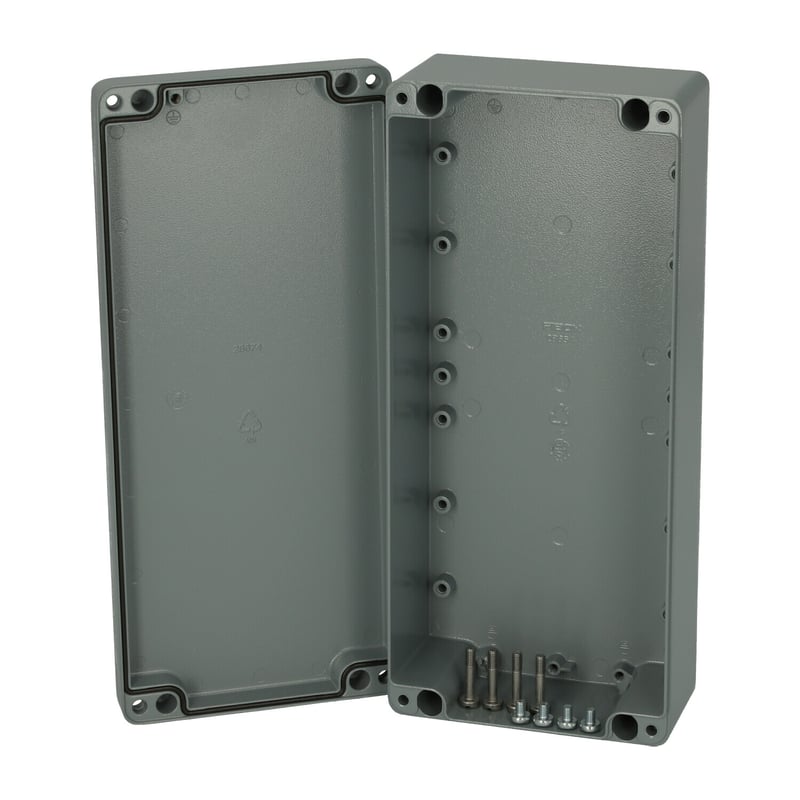

Bestaande uit : Base with screws for mounting plate/DIN-rail. cover with PUR gasket and stainless steel cover screws.
| Afmetingen : | Hoogte | Breedte | Diepte |
|---|---|---|---|
| mm : | 160 | 360 | 90 |
| inch : | 6.3 | 14.17 | 3.54 |
| Materialen: : | |
|---|---|
| Materiaal: : | Aluminum |
| Kleur onderbak: : | RAL_7001 |
| Kleur deksel: : | RAL 7001 |
| Afdichtingsmateriaal: : | Polyurethaan |
| Temperatuurbereik : | |
|---|---|
| Temperatuur °C (korte termijn) : | -50 … 120 |
| Temperature °C (continuous) : | -50 … 80 |
| Temperatuur °F (korte termijn) : | -60 … 285 |
| Temperature °F (continuous) : | -60 … 175 |
| Accessoires : | |
|---|---|
| AM 1636 |
Montageplaat
(146 x 346 x 1.5) |
| MRS 28541 |
Ogenset voor wandbevestiging (2 stuks)
(15 x 50 x 1) |
| ARH 1636 |
DIN-rail 35
(340 x 35 x 7) |
| Classificatie: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; IP68; |
| Slagvastheid (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Niet geïsoleerd |
| Halogeenvrij (DIN/VDE 0472, deel 815) : | Ja |
| UV-bestendigheid: : | UL 746C |
| UL Type | NEMA__1_4_4X_6_12_13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
