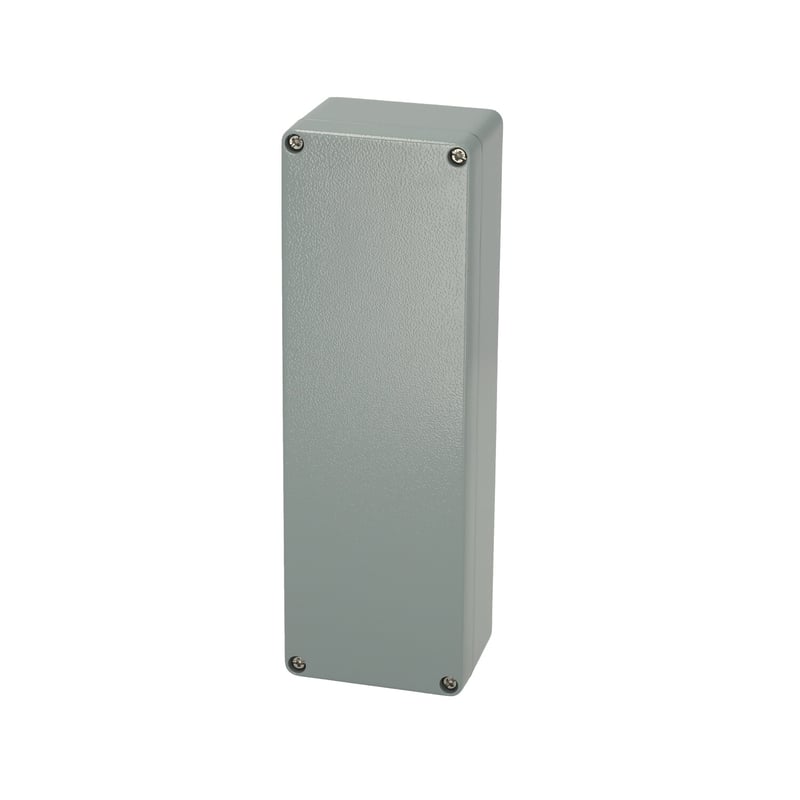

ALN 082506
7811190
UL Naam : ALN UL 082506
Afmetingen - 81 x 252 x 57
Beschrijving : Enclosure, aluminium
Verpakkingseenheid: : 4
Eenheid: : Stuk
EAN: : 6418074016096
SSTL Nr. : 3420047
Elektriciteitsnr. Denemarken: : 8212004676
Elektriciteitsnr. Zweden: : 2500911
ETIM: : EC000261
Beschermingsklasse (EN 60529): : IP66 | IP67 | IP68 | IK08
Hoogte (mm) : 81
Breedte (mm) : 252
Diepte (mm) : 57
Hoogte (inch) : 3.19
Breedte (inch) : 9.92
Diepte (inch) : 2.24
Materiaal: : Aluminum
Kleur onderbak: : RAL_7001
Kleur deksel: : RAL 7001
Afdichtingsmateriaal: : Polyurethaan
Temperatuur °C (continu gebruik) : -50 … 80
Temperatuur °F (continu gebruik) : -60 … 175
Standards : EN_62208:2011__IEC_62208:2011, EN_61439-1:2011__IEC_61439-1:2011, EN_61439-4:2013__IEC_61439-4:2012
Beschermingsklasse (EN 60529): (EN 60529): IP66IP67IP68
Slagvastheid (EN 62262): (EN 62262): IK08
Halogeenvrij (DIN/VDE 0472, deel 815) : Ja
UV-bestendigheid: : UL 746C
UL Type : NEMA__1_4_4X_6_12_13

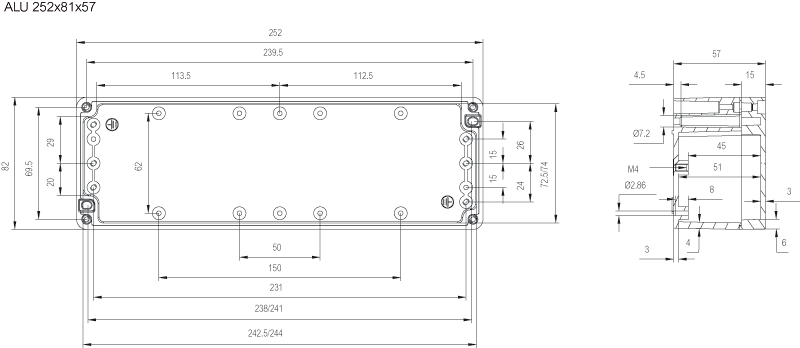

CAD-tekeningen
- FIBOX ALN_082504B.dwg
- FIBOX ALN_082502C.dwg
- FIBOX ALN_082502C.dxf
- FIBOX ALN_082502C.x_t
- FIBOX ALN_082502C.zip
- FIBOX ALN_082504B.step
- FIBOX ALN_082502C.step
- FIBOX ALN_082504B.x_t
- FIBOX ALN_082504B.zip
- 7811190_FIBOX_ALN082506.step
Houd er rekening mee dat we je toestemming nodig hebben om de CAD-bestanden te bekijken.
ALN 082506

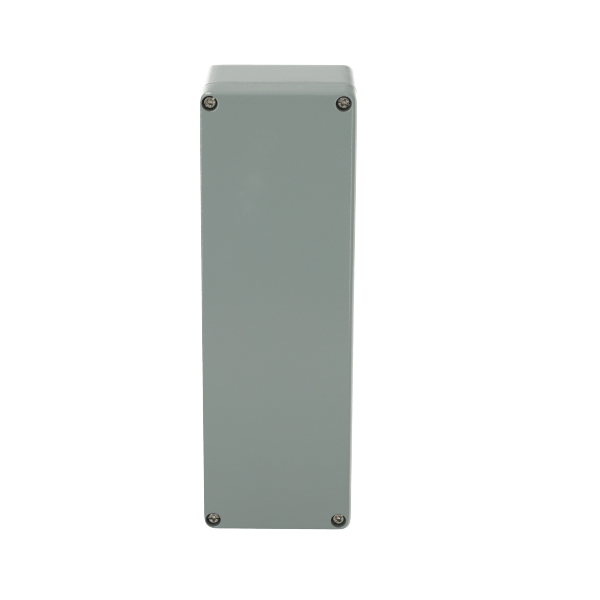

Sample image
Order symbol : ALN 082506
Artikelnr. : 7811190
UL Naam : ALN UL 082506
Beschrijving : Enclosure, aluminium
EAN: : 6418074016096
El. number :
- Finland : 3420047
- Denemarken : 8212004676
- Zweden : 2500911

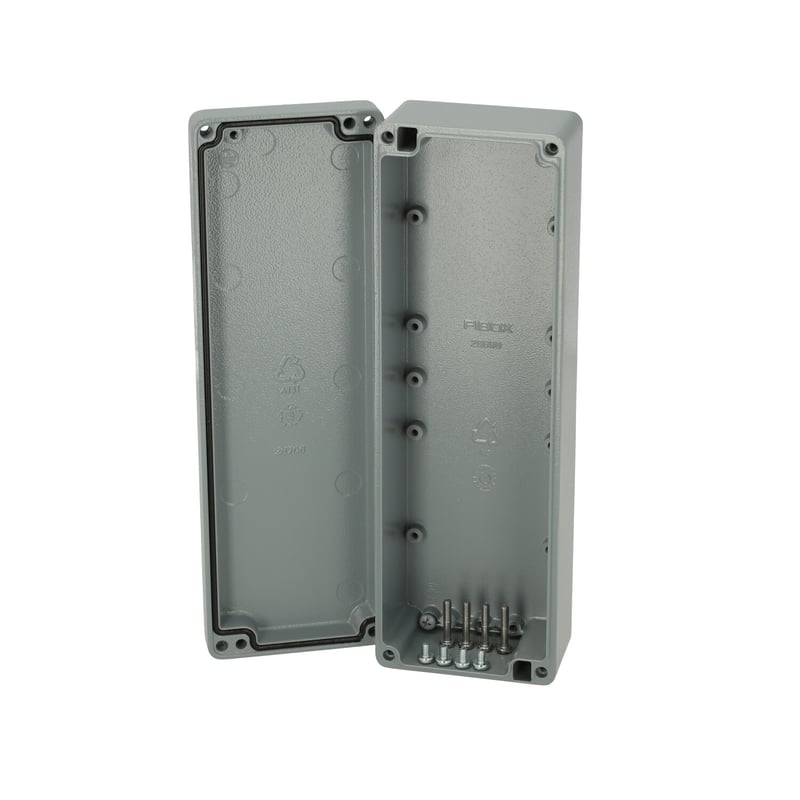

Bestaande uit : Base with screws for mounting plate/DIN-rail. cover with PUR gasket and stainless steel cover screws.
| Afmetingen : | Hoogte | Breedte | Diepte |
|---|---|---|---|
| mm : | 81 | 252 | 57 |
| inch : | 3.19 | 9.92 | 2.24 |
| Materialen: : | |
|---|---|
| Materiaal: : | Aluminum |
| Kleur onderbak: : | RAL_7001 |
| Kleur deksel: : | RAL 7001 |
| Afdichtingsmateriaal: : | Polyurethaan |
| Temperatuurbereik : | |
|---|---|
| Temperatuur °C (korte termijn) : | -50 … 120 |
| Temperature °C (continuous) : | -50 … 80 |
| Temperatuur °F (korte termijn) : | -60 … 285 |
| Temperature °F (continuous) : | -60 … 175 |
| Accessoires : | |
|---|---|
| ARH 26 |
DIN-rail 35
(240 x 35 x 7) |
| AM 0825 |
Montageplaat
(69 x 240 x 1.5) |
| MR 75003 | Selftapping taptite screw M3, for enclosures: |
| MRS 28540 |
Ogenset voor wandbevestiging (2 stuks)
(11 x 42 x 1) |
| ARM 0825 |
DIN-rail 15
(240 x 15 x 5) |
| Classificatie: : | |
|---|---|
| Ingress protection (EN 60529): | IP66; IP67; IP68; |
| Slagvastheid (EN 62262): (EN 62262): | IK08; |
| electrical_insulation : | Niet geïsoleerd |
| Halogeenvrij (DIN/VDE 0472, deel 815) : | Ja |
| UV-bestendigheid: : | UL 746C |
| UL Type | NEMA__1_4_4X_6_12_13 |
| Certificates : | |
|---|---|
| SGSFIMKO_ALU | |
